7.1

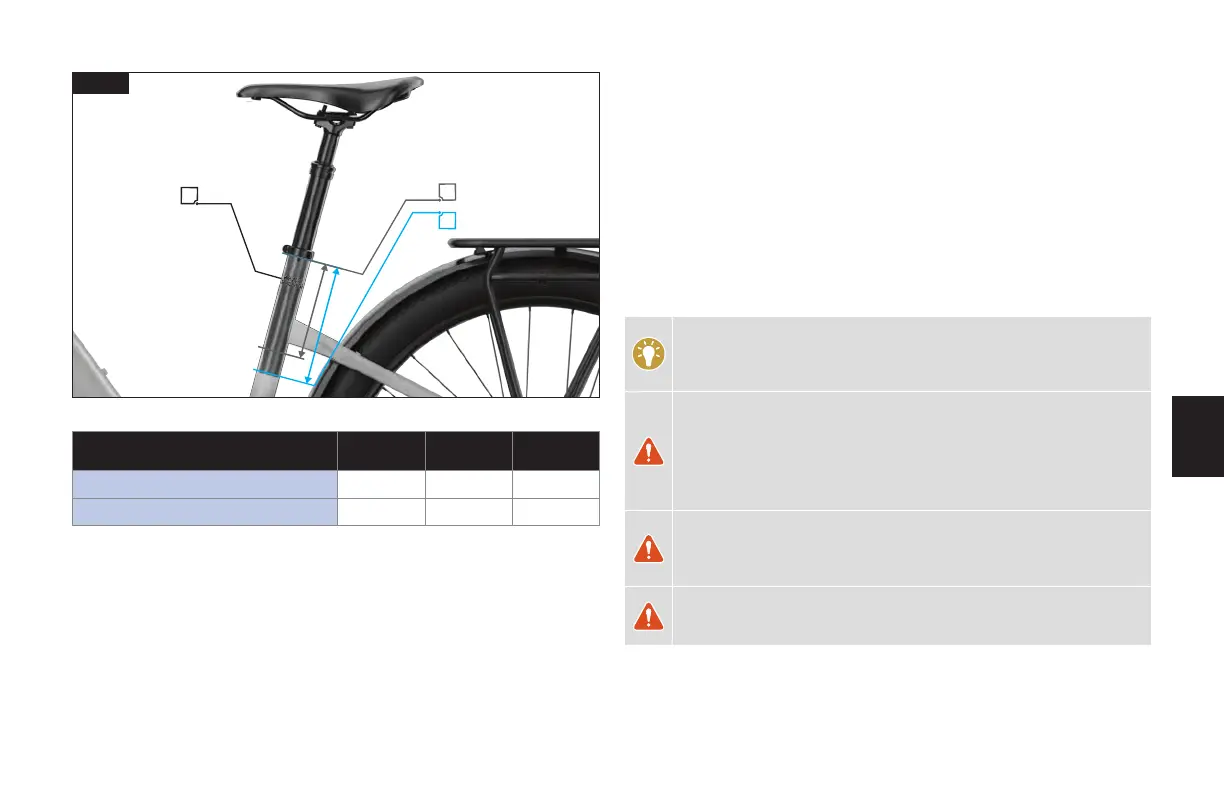

Rys. 7.1
ROZMIAR RAMY S M L
MIN. WPROWADZENIE 80 mm 80 mm 80 mm
MAKS. WPROWADZENIE 220 mm 240 mm 250 mm
MINIMALNE WPROWADZENIE (A)
Sztycę należy wprowadzić w ramę na tyle głęboko, aby oznaczenie min. wprowadzenia / maks.
wysunięcia sztycy (C) było niewidoczne. Minimalne wprowadzenie w ramę wynosi 80 mm (A).
MAKSYMALNE WPROWADZENIE (B)
Rura podsiodłowa jest rozwiercana na określoną maksymalną głębokość wprowadzenia
dla każdego rozmiaru ramy. Głębokość rozwiercenia ogranicza głębokość wprowadzenia
sztycy. Więcej informacji zawiera tabela pod rys. 7.1.
Jeśli w zakresie minimalnego i maksymalnego wprowadzenia nie można osiągnąć
odpowiedniej wysokości siodełka, należy wymienić sztycę na krótszą lub dłuższą.
Po określeniu wysokości siodełka dokręć dostarczoną śrubę zacisku sztycy momentem
6,2 Nm (55 in-lbf).
WSKAZÓWKA: Określone głębokości rozwierceń są wymienione
w tabeli pod rys. 7.1. Tolerancja głębokości rozwiercenia może się różnić
w zależności od ramy. Aby sprawdzić rzeczywistą głębokość rozwiercenia
ramy, zamontuj standardową sztycę 34,9 mm w rurze podsiodłowej.
OSTRZEŻENIE! Nieprzestrzeganie zalecanego dla sztycy i ramy
minimalnego wprowadzenia powoduje ryzyko uszkodzenia sztycy i/lub
ramy, które może spowodować utratę kontroli nad rowerem i upadek.
W przypadku skrócenia sztycy oznaczenie min./max. może nie być
precyzyjne. Przed skróceniem sztycy należy zanotować minimalne/
maksymalne wprowadzenie wymagane przez producenta.
OSTRZEŻENIE! Ogólne informacje na temat montażu sztycy znajdują
się w odpowiednim rozdziale Instrukcji obsługi. Jazda z nieprawidłowo
zamontowaną sztycą może spowodować opuszczenie się siodełka ze
sztycą, a w konsekwencji uszkodzenie ramy oraz utratę kontroli i upadek.
OSTRZEŻENIE! Sztycę i rurę podsiodłową należy sprawdzić pod kątem
występowania zadziorów i ostrych krawędzi. Usunąć wszelkie zadziory
lub ostre krawędzie za pomocą drobnoziarnistego papieru ściernego.
