MONTAŻ TYLNEGO KOŁA
C
A
B
12.4

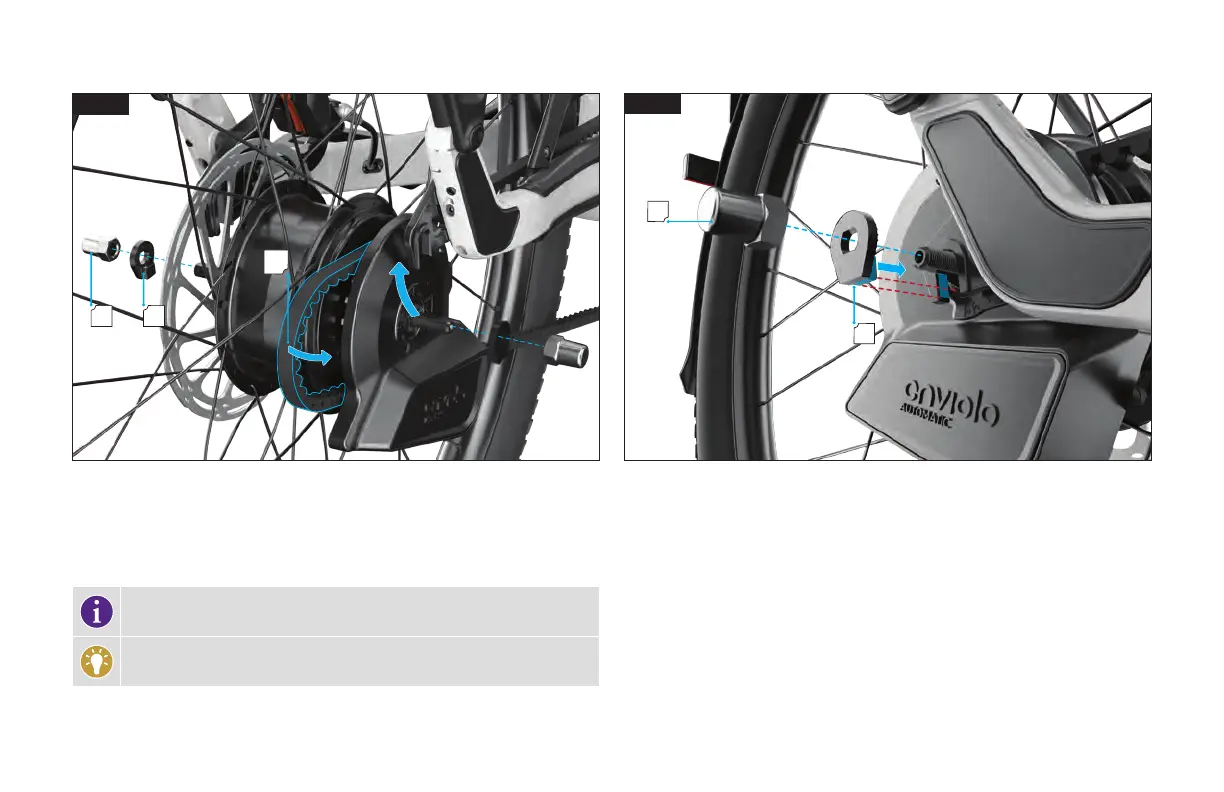

Rys. 12.4
Jeśli jeszcze nie zostało to zrobione, zdejmij nakrętki osi (A) i podkładki blokujące obrót
(B) z osi i przytrzymaj koło tylne przy hakach.
Umieść pasek na interfejsie piasty i na zębatce (C).
Umieść koło w hakach ramy.
INFO: Upewnij się, że ani złącze AUTOMATiQ, ani kabel nie są zgniecione
lub zagięte.
WSKAZÓWKA: W niektórych przypadkach zdjęcie łańcucha/paska
z przedniej zębatki może ułatwić montaż tylnego koła.
MONTAŻ NAKRĘTEK OSI TYLNEGO KOŁA
B
A
12.5
Rys. 12.5
Załóż podkładki blokujące obrót (A) po obu stronach. Wyprolowana strona podkładki
blokującej musi być skierowana w stronę ramy. Element blokujący obrót musi znaleźć
się w haku.
Załóż nakrętki osi (B) i dokręć je kluczem 15 mm z momentem 30–40 Nm.
