41
Rys. 12.8 A i B
Aby uzyskać dostęp do śrub regulacyjnych, należy zdjąć zaślepkę znajdującą się na haku koła.
Za pomocą klucza imbusowego 2,5 mm odkręć obie śruby z tyłu lewego i prawego haka (A).
Użyj płaskiego śrubokręta do podważenia zaślepek, a następnie obróć je w kierunku
przodu roweru i zdejmij (B).
UWAGA: Nie należy otwierać zaślepek siłą, gdyż spowoduje to
uszkodzenie zaczepów.

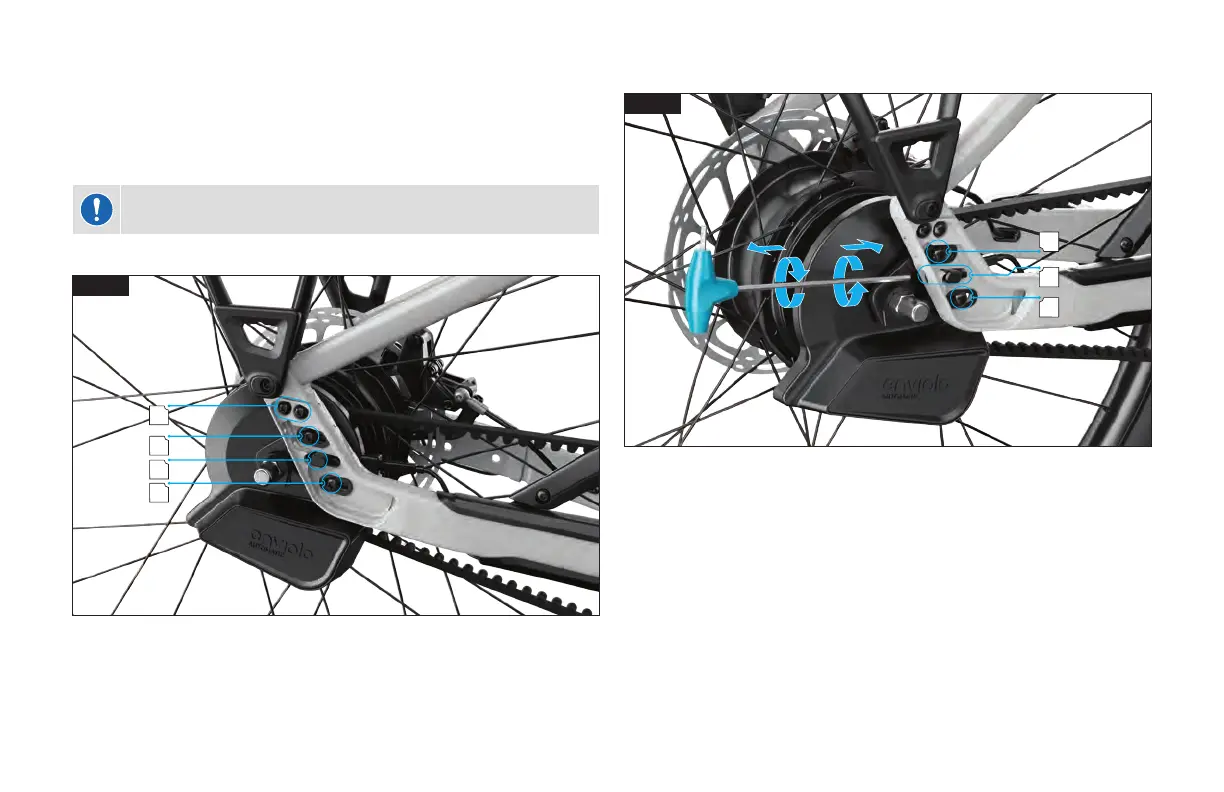

SPECYFIKACJE REGULOWANYCH HAKÓW
A
B
A
C
12.9
Rys. 12.9
A: Śruby napinające, TX30
B: Regulowana śruba przesuwna, imbus 3 mm
C: Śruby złącza górnej rury tylnego trójkąta, TX25
USTAWIANIE REGULOWANYCH HAKÓW
A
A
B
12.10
Rys. 12.10
Poluzuj śruby blokujące hak przesuwny zarówno po lewej, jak i po prawej stronie haków
tylnych (A).
Zaczynając od strony napędowej (prawej), korzystając z klucza imbusowego 3 mm
dokręć lub poluzuj śrubę regulacyjną, aby uzyskać prawidłowe naprężenie pasa (B).
