37
INFORMÁCIA: Informácie o údržbe a použití systému integrovaného náboja
kolesa s vnútorným radením enviolo nájdete na webovej lokalite výrobcu.
Informácie o údržbe a použití systému remeňov Gates Carbon Drive™
nájdete na lokalite www.GatesCarbonDrive.com/OwnersManual.
INFORMÁCIA: Modely Como, ktoré nie sú vybavené integrovaným
nábojom kolesa s vnútorným radením enviolo, nie sú s integrovaným
nábojom kolesa s vnútorným radením kompatibilné.
VAROVANIE! Vzhľadom na vysokú mieru zložitosti integrovaného
náboja kolesa s vnútorným radením vyžaduje správna montáž náboja
vysokú mieru skúseností s mechanickými prácami, zručnosť, vyškolenie
a špeciálne nástroje. Preto je vhodné, aby montáž, údržbu a riešenie
problémov vykonával autorizovaný predajca produktov Specialized.

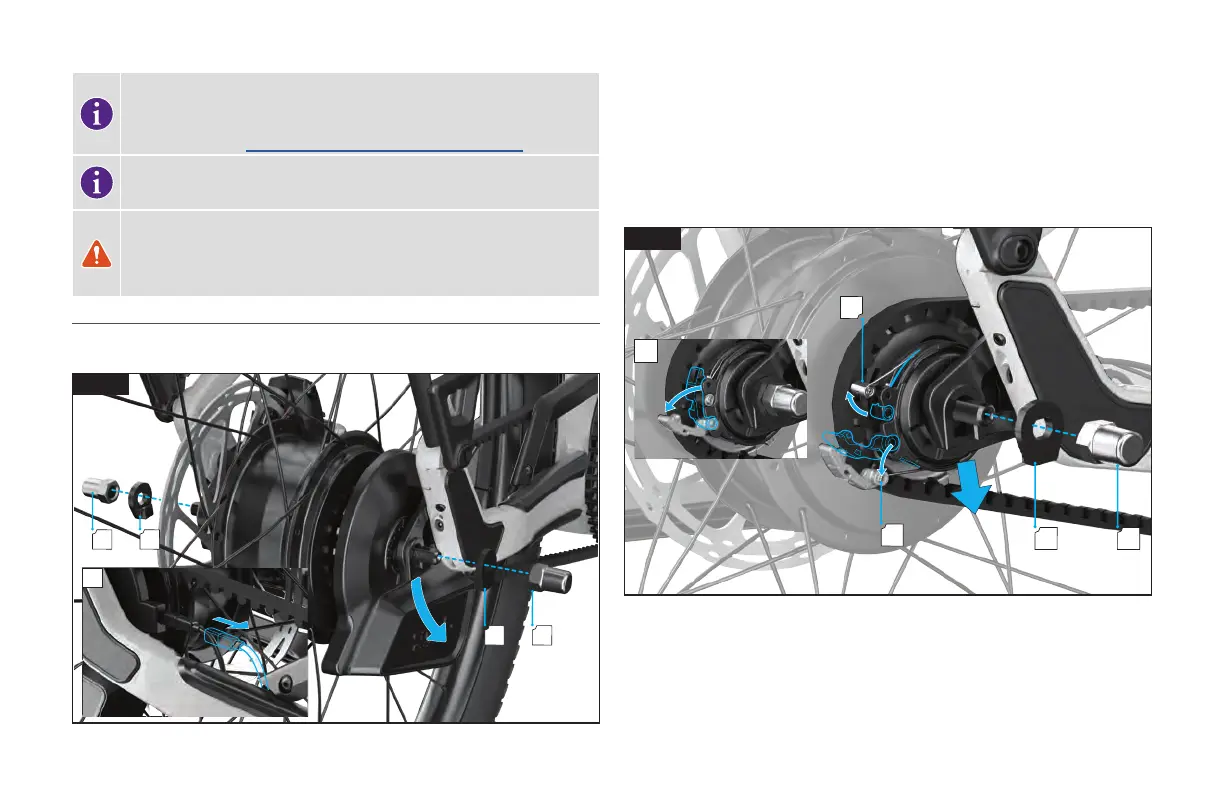

12.1. DEMONTÁŽ A OPÄTOVNÁ MONTÁŽ ZADNÉHO KOLESA S VYBAVENÍM ENVIOLO
DEMONTÁŽ ZADNÉHO KOLESA (INTEGROVANÝ NÁBOJ KOLESA S VNÚTORNÝM
RADENÍM ENVIOLO AUTOMATIQ)
B
C
C
B
A
12.2
Obr. 12.2
Odpojte kábel z rozhrania náboja enviolo AUTOMATiQ (A).
 Pomocou 15 mm stranového kľúča odstráňte matice zadnej osi (B) a podložky
s poistkou proti otáčaniu (C).
 Vytiahnite koleso z pätiek a z pastorka zložte remeň.
DEMONTÁŽ ZADNÉHO KOLESA (INTEGROVANÝ NÁBOJ KOLESA S RUČNÝM
RADENÍM ENVIOLO)
A
D
B
C
B
12.3
Obr. 12.3
 Preklopte páku rozhrania náboja do polohy otvorenia (A) a stiahnite páku a valček
z hákov rozhrania (B).
 Pomocou 15 mm stranového kľúča odstráňte matice zadnej osi (C) a podložky
s poistkou proti otáčaniu (D).
 Vytiahnite koleso z pätiek a z pastorka zložte remeň.
