INFORMÁCIA: Informácie o vytiahnutí remeňa z rámu nájdete v časti 12.3.
MONTÁŽ ZADNÉHO KOLESA
C
A
B
12.4

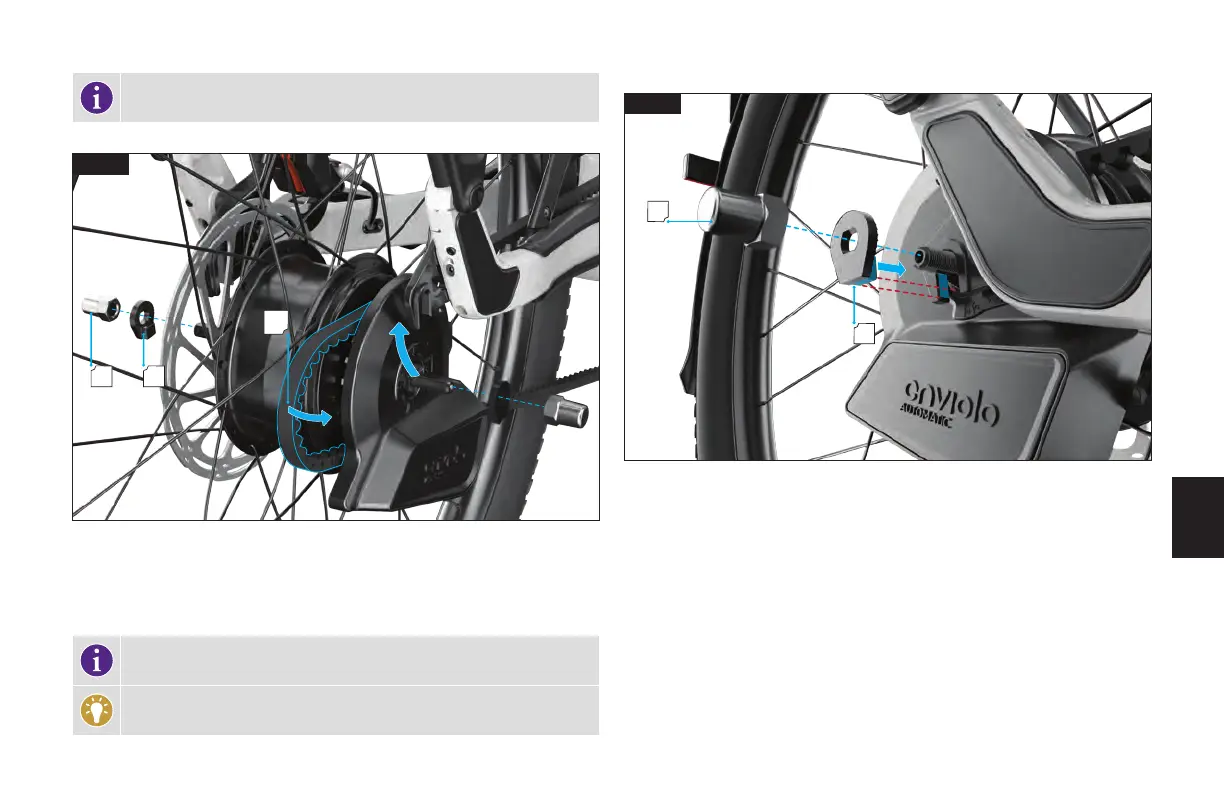

Obr. 12.4
Ak ste to ešte nespravili, odstráňte z osi matice zadnej osi (A) a podložky s poistkou
proti otáčaniu (B) a držte zadné koleso tesne nad oblasťou pätky.
Veďte remeň ponad rozhranie náboja na pastorok (C).
Nasaďte zadné koleso do pätky.
INFORMÁCIA: Uistite sa, že konektor AUTOMATiQ ani kábel nie je
pomliaždený ani zlomený.
TECHNICKÝ TIP: V niektorých prípadoch je vhodné zložiť reťaz/remeň
z predného prevodníka, aby sa montáž zadného kolesa zjednodušila.
MONTÁŽ MATÍC OSI ZADNÉHO KOLESA
B
A
12.5
Obr. 12.5
Na každú stranu nasaďte podložku s poistkou proti otáčaniu (A). Prolovaná strana
podložky s poistkou proti otáčaniu musí byť zarovnaná podľa rámu. Poistka proti
otáčaniu sa musí nachádzať v pätke.
Nasaďte matice osi (B) a utiahnite ich 15 mm momentovým kľúčom s momentom 30 až
40 Nm.
