MODE D'EMPLOI
33
292). L’inobservation conduit à la perte de tout
droit à dommages-intérêts ou indemnité.
23
Transportation et stockage
intermédiaire
23.1
Transportation
ATTENTION
Le transport de la pompe complète doit être
effectué selon les règles. Pour les pompes sur
châssis et moteur il faut éviter que les cordes
s’attachent à l’oreille circulaire du moteur.
23.2
Stockage intermédiaire
Le stockage intermédiaire doit être effectué sous
conditions sèches. La pompe doit être protegée
contre pénétration de contaminations.
24
Description
24.1
Constitution
Les pompes à vide à anneau liquide de
modèle SPECK V / VG sont pompes
monoblocs. L’arbre du moteur sert en même
temps comme arbre de pompe.
L’étanchéification s’effectuera par une
garniture mécanique simple. La pompe est une
construction simple et robuste.
24.2
Principe de Fonction
L’anneau liquide se tourne excentriquement
dans l’espace de travail. La roue transmet la
puissance du moteur par l’anneau liquide
tournant au gaz à pomper. Cela cré un effet de
compression à impulsions réduites.

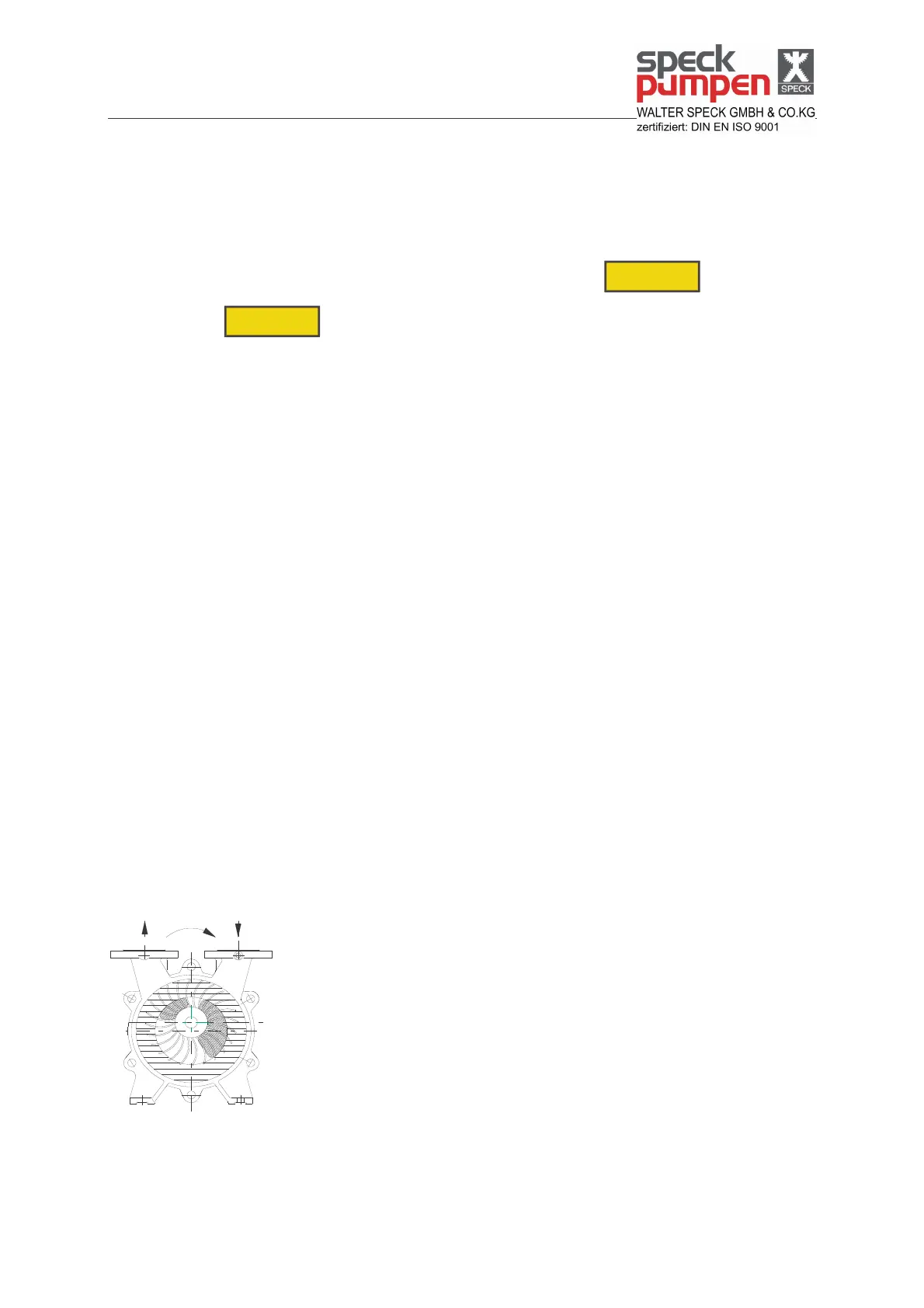

Illustration 1: Principe de Fonction
Il est necessaire d’alimenter resp. refrigérer
continuellement le liquide de service –
normalement de l’eau. Il dissipe la chaleur de
compression crée et complète le liquide à
l’anneau, comme part du liquide est dissipé
continuellement avec le gaz comprimé. La
séparation du liquide et gaz peut être effectuée
dans un réservoir attaché.
25
Mise en Place / Installation
ATTENTION
L’inobservation de consignes donnés sous
« 5 installation / montage « conduit à la perte de
tout droit à dommages-intérêts ou indemnité.
25.1
Lieu d’ Installation
Choisissez le lieu d’installation ainsi que la
pompe et le moteur sont légèrement
accessibles.
25.2
Mise en Place
La position d’installation doit être toujours
horizontale. La pompe à vide doit être montée
avec les pieds de moteur sur une plaque
d’assise ou une fondation pleine.
Dans le cas d'exigences sévères en matière
d'amortissement des vibrations, le groupe sera
installé avec isolation vibratoire (pas de liaison
rigide entre la plaque d'assise et le massif de
fondation ou le bâti de machine).
Les tuyauteries du système devraient être
montées ainsi que la côté d’aspiration s‘inclinera
en direction de la pompe et la côté de
refoulement s’inclinera en direction du
séparateur. Il faut éviter des sacs de liquide.
L’orifice d’aspiration et de refoulement
devraient montrer verticalement par le haut ou
horizontalement par la droite (direction visée sur
la pompe). L‘orifice de refoulement horizontale
est en bas. Afin d’éviter que la pompe se vide
pendant l’arrêt de la pompe, la conduite de
refoulement doit être levée jusqu’au milieu de
l’arbre.
25.3
Tuyauteries
Pour l’envoi, les orifices d’aspiration et de
refoulement ainsi que le branchement pour
liquide de service sont fermés, afin d’éviter la
pénétration de particles étrangers. Les
fermetures doivent être retirées seulement
qu’après le montage des tuyauteries.
Les diamètres intérieurs de la tubulure
d’aspiration et de refoulement ainsi des
conduites du liquide de service doivent
correspondre au branchement des pompes et
être aussi courts que possibles. Pour des
conduits plus longues, il faut choisir des
diamètres intérieurs plus grands.
