Spectral CTA2-V2 - Page 10

10
IR
DIGITAL INPUTS ANALOG INPUTS ANALOG OUTPUTS
OPT 1
OPT 2
COAX 1
COAX 2
LINE 1
LINE 2 /
PHONO
SUB
[MONO]
PRE
ZONE 2 /
LINE
RIGHT
LEFT
OPERATION
FM RADIO
ANTENNA
2.1 MODE = FRONT L+R
5.1 MODE = SURROUND L+R
ON
100-240V~
50-60Hz max.200W
HF
LF
+

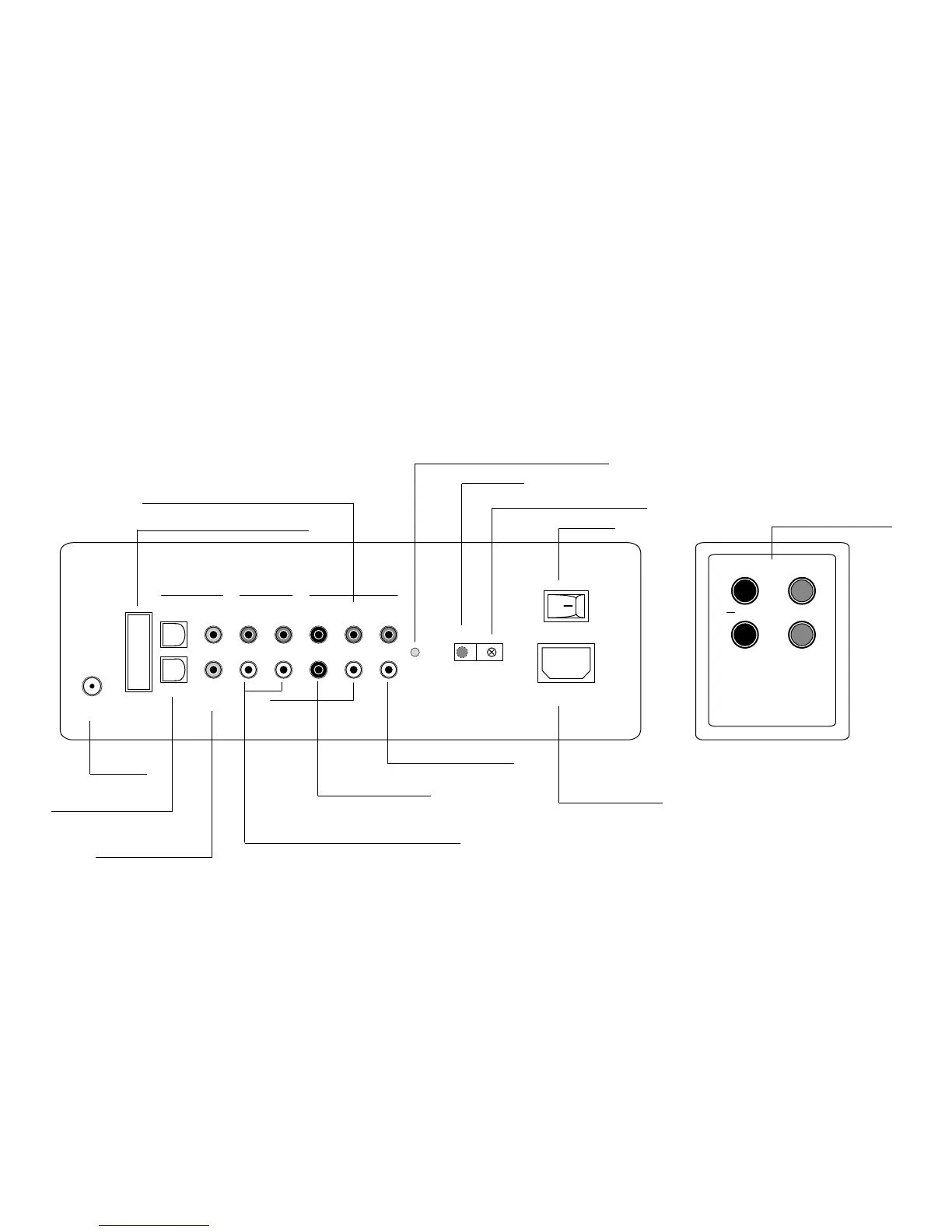

Rückansicht des VRA1 - Systems
Befestigungsklemme für IR-Sender
Netzschalter
Betriebsanzeige (rot = standby, grün = ein)
IR-Empfänger
PRE OUT 2.1/5.1 Mode Vorverstärker - Ausgang
Schnittstelle nur für Software-Updates
FM-Antennen-
anschluss
Digital Eingänge (coaxial)
für z. B. SAT, BluRay, TV...
Analoge Eingänge für VCR, Plattenspieler ...
Digital Eingänge (optisch)
für z. B. SAT, BluRay, TV...
Buchse zum Anschluss
des Netzkabels
Subwoofer - Ausgang
Zone 2 / Line - Ausgang
Anschlüsse für das passive
Lautsprecher-Modul
