2.2 Připojení regulátorů SPIN 125 opto, SPIN 200 opto a SPIN 300 opto:
Regulátor SPIN 125/200/300 obsahuje pomocný obvod, který zabraňuje jiskření při
připojování regulátoru k akumulátoru.
Postup připojení:
2
1)připojte záporný pól regulátoru (vodič 2x4 mm ) k zápornému pólu akumulátoru
2
2)připojte tenký červený vodič (1,5 mm ) ke kladnému pólu akumulátoru
2
3)připojte kladný pól regulátoru (vodič 2x4 mm ) ke kladnému pólu akumulátoru
Postup odpojení:
2
1)odpojte tenký červený vodič (1,5 mm ) od kladného pólu akumulátoru
2
3)odpojte záporný pól regulátoru (vodič 2x4 mm ) od záporného pólu akumulátoru
2
3)odpojte kladný pól regulátoru (vodič 2x4 mm ) od kladného pólu akumulátoru
CZ
SPIN SPIN
PROPRO
dbejte na čistotu konektorů a sílu potřebnou na spojení. Pokud je síla malá okamžitě
konektory vyměňte.
Doporučujeme konektory měnit po 1-2 letových sezónách.
•
•
•
vzdálenost mezi motorem a regulátorem by neměla překročit 10-15 cm. Vodiče k
pohonných akumulátorům je možné prodloužit na délku 20-25 cm. Další prodlužování
vodičů od pohonných akumulátorů je možné v případě, že se k vodičům paralelně připájí
elektrolytické kondenzátory (s nízkým vnitřním odporem tzv. low ESR, na odpovídající
napětí, stovky mikrofarad) a to každých 25 cm.
konektor JR (černá koncovka) zasuňte do přijímače – kanál řízení motoru
konektor JR (červená koncovka) zasuňte do přijímače systému Duplex – EXT (popř.
EXPANDERu).
Po připojení pohonných akumulátorů pracujte s modelem tak, jako kdyby se
vrtule mohla kdykoliv roztočit!!!

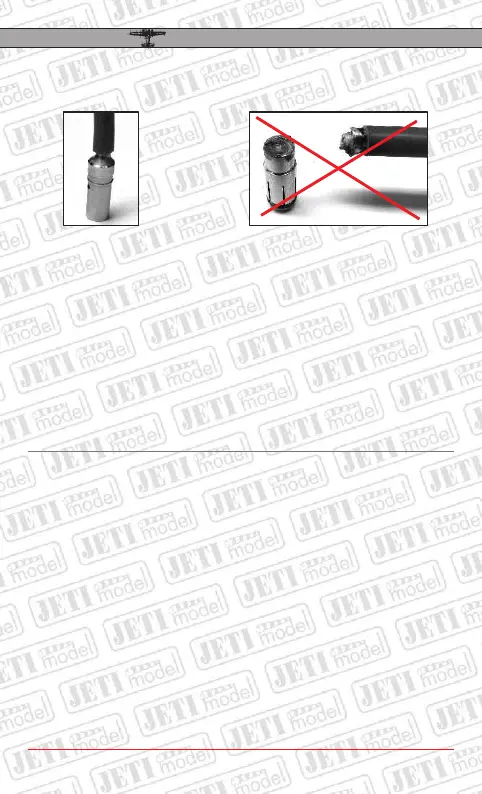

správně zapájený konektor
špatně zapájená konektor
