Ausgabedatum: März 2016 Revision: 2 Seite: 69/80

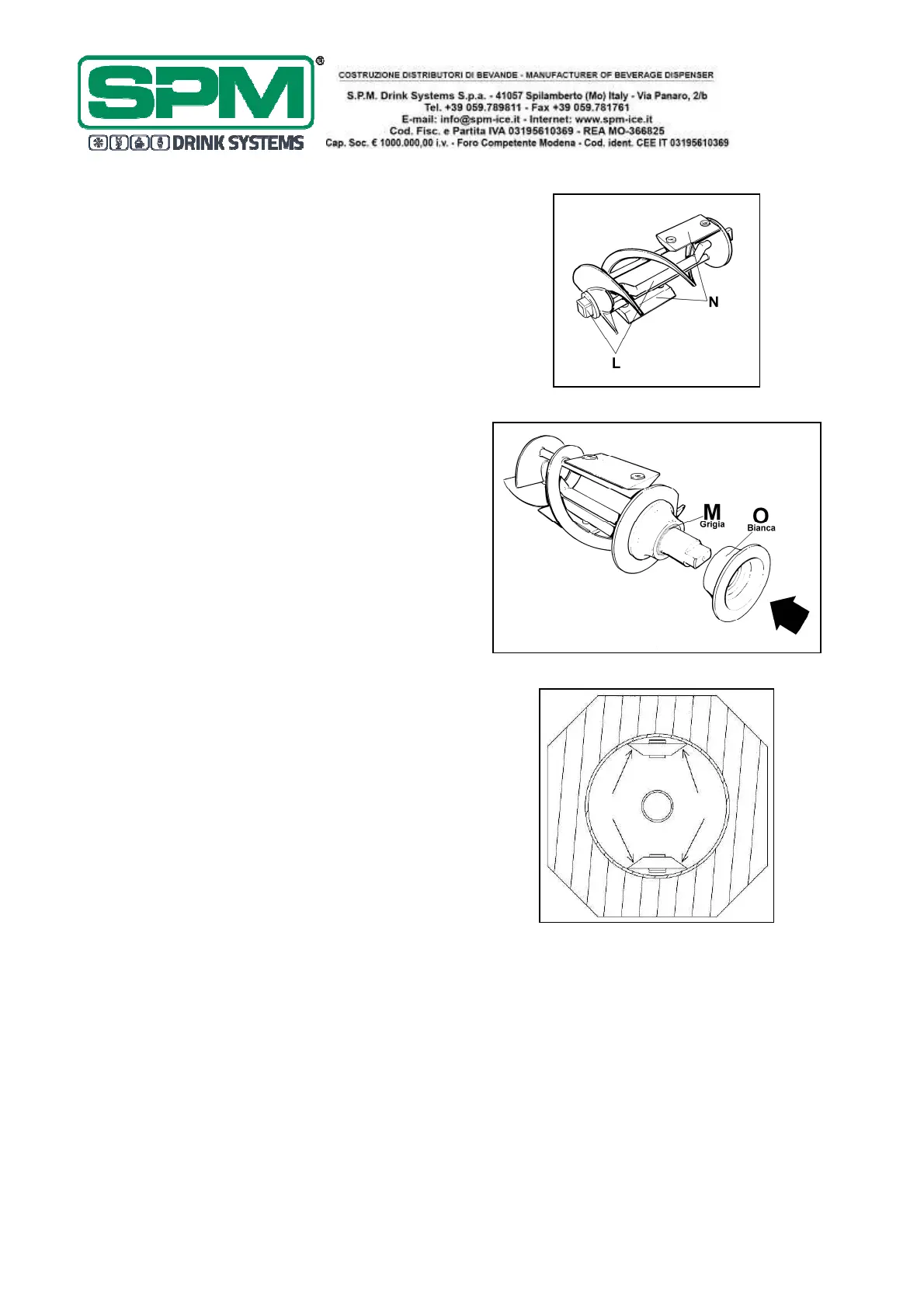

- Alle Bauteile der Spirale wieder einbauen, wobei auf
die richtige Reihenfolge zu achten ist. Siehe dazu
Abbildung 39 und 40. Diese Bauteile sind:
Zentralwelle L (Abb.39)
Die beiden Abstreifer N (Abb.39)
Die beiden hinteren Dichtungen M und O.
Darauf achten, dass zuerst die Dichtung mit
der grauen Metallbuchse (M) und dann die
Dichtung mit der weißen Kunststoffbuchse
(O) eingesetzt wird, wie in Abbildung 40
dargestellt.
!ACHTUNG!
Die richtige Lage der Dichtungen M und O ist für den
einwandfreien Betrieb der Maschine von
ausschlaggebender Wichtigkeit. Daher auf die
korrekte Einbau-Reihenfolge achten, die in Abb. 40
dargestellt ist, d.h. die Napfdichtung M muss zum
Flansch der Spirale zeigen, während die Dichtung O
zur Rückseite der Maschine zeigen muss. Ein falsches
Einsetzen dieser Dichtungen kann zu ernsthaften
Schäden der Maschine führen.
!ACHTUNG!
Die beiden hinteren Dichtungen M und O sind für
Trockenlauf ausgelegt und dürfen deshalb nicht
geschmiert werden. Die Nichteinhaltung dieser
Anweisung kann zu Maschinenschäden führen.
!ACHTUNG!
Die Lage der Abstreifer N ist für die einwandfreie
Funktion der Maschine von ausschlaggebender
Wichtigkeit. Deshalb muss darauf geachtet werden,
dass sie in der richtigen Reihenfolge eingebaut
werden, wie in Abbildung 41 dargestellt. Ein falsches
Einsetzen dieser Abstreifer kann zu ernsthaften
Schäden der Maschine führen.
Abb. 89
Abb. 90
Abb. 91
