SprayTECH 1720 - Assemblage

28
Français
Ne pas brancher le pulvérisateur avant d’avoir terminé les préparatifs.
• Deux clés à molette.
• Un clé hexagonale (0,475 cm)
Outils requis :
• Une rallonge (se reporter à la section Renseignements
Importants sur L’Électricité, page 25).
Si vous disposez d'un chariot du modèle 1620, 1720 ou 1920, suivez les directives d’assemblage ci-après. Si vous
possédez un pulvérisateur du modèle 1420, passez à l’étape no 4 ci-après.

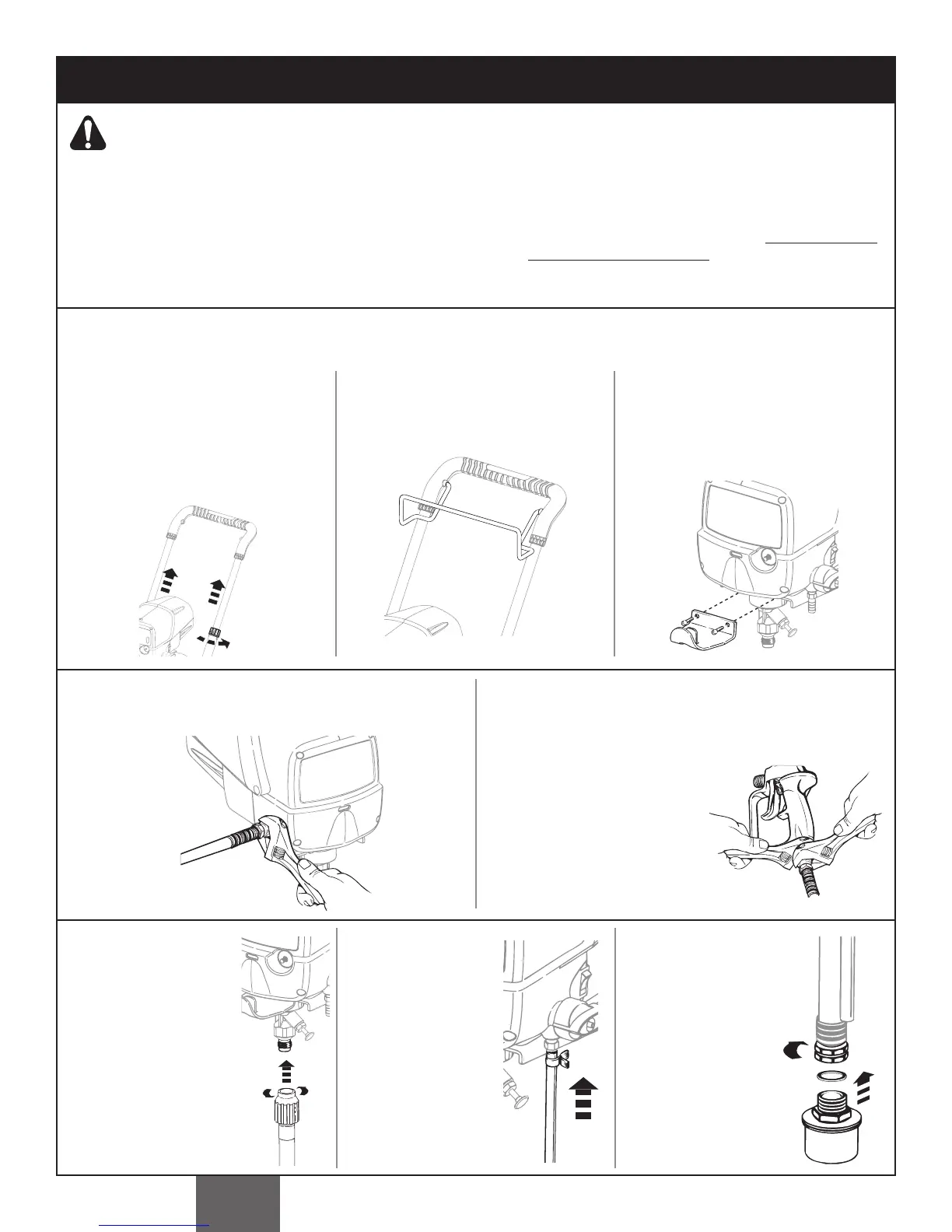

1. Tournez le bouton qui se trouve d’un
côté ou de l’autre du chariot dans le
sens antihoraire pour déverrouiller
la poignée. Tirez la poignée à fond,
puis tournez les boutons dans le
sens horaire pour la verrouiller en
position.
3. Fixez le support du seau. Alignez
les trous du support avec ceux du
pulvérisateur. Insérez et vissez les
vis de serrage à l’aide d’une clé
hexagonale.
2. Insérez les extrémités du support de
tuyau dans les trous de la poignée
tel qu’illustré.
4. Visser le flexible haute pression sur son raccord. Serrer
au moyen d’une clé à molette.
5. Visser le flexible haute pression sur son pistolet. Tenir le
pistolet dans une clé à molette et serrer au moyen d’une
autre.
6. Visser le tuyau
d’aspiration à la
soupape d’entrée et
serrer fermement à la
main. S’assurer que
les filets sont vient
droits , de manière à
ce que le raccord
tourne liberement.
7. Enfoncer le tuyau
de retour sur son
raccord. Serrer
l’agrafe sur le
raccord de manière
à bien assujettir le
tuyau.
La buse NE
DOIT PAS être
attachée juste après que le
pulvérisateur et le flexible
aient été purgé et amorcé.
8. S’assurer que le joint
es présent à l'intérieur
du tube d'aspiration.
Visser le filtre d’entrée
dans l'extrémité du
tube d'aspiration.
Assemblage
