DA44 DA43 DA42
DA41 1-6DA41 1-8 DA41 1-7
housing conguration
CU4 control unit
L 1
A 1
14
APV_DA4_UK-1_102018.indd
UK
Double Seat Mix Proof Valve
APV DELTA DA4
Instruction Manual: UK - rev. 1
APV
L
Ø Di
Ø Da
F
F
A
XY
HB

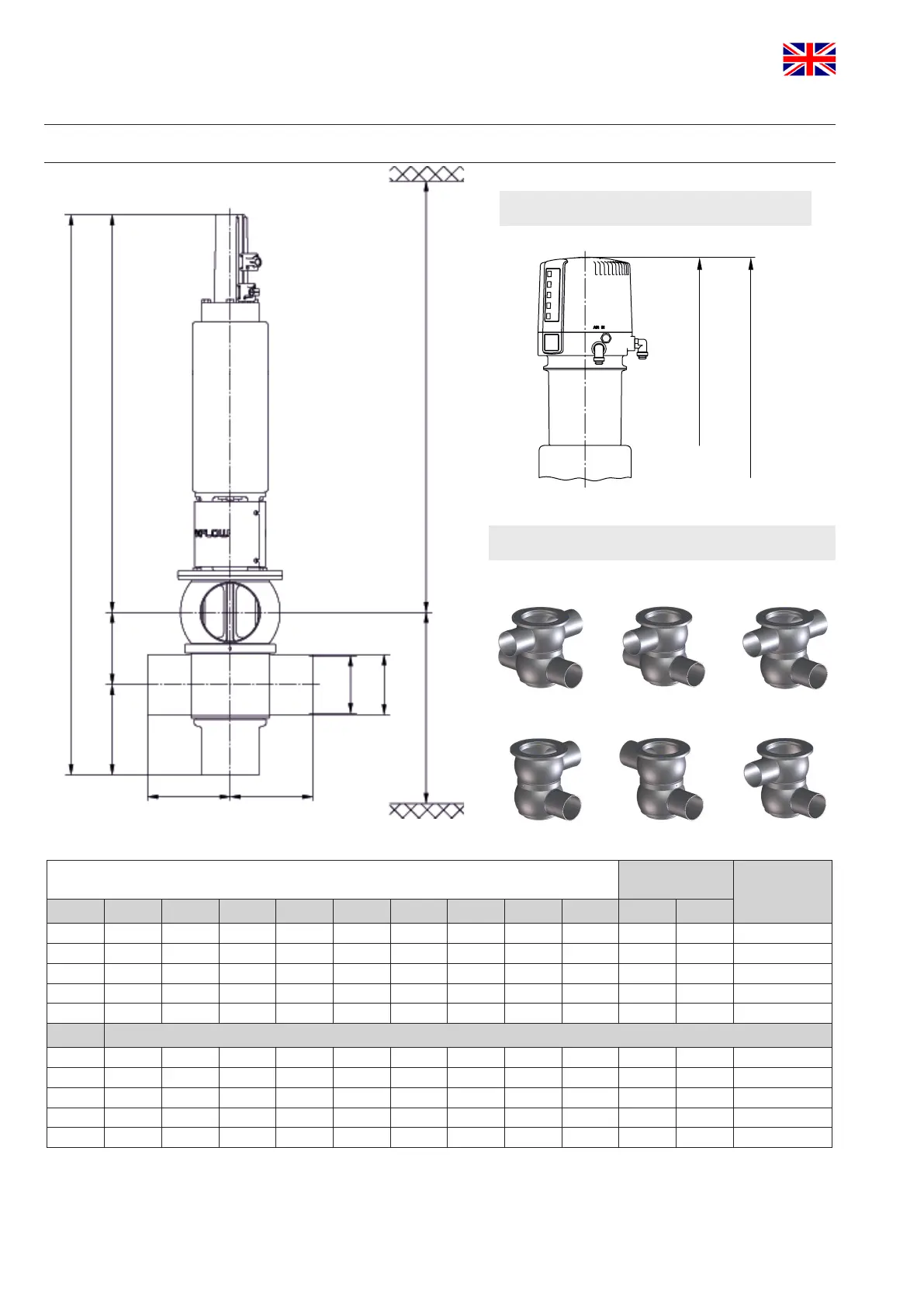

8. Dimensions / Weights
Dimensions in mm
install. dimen.
min. in mm
weights in kg
with CU
DN A A1 B Ø Da Ø Di F H L L1 X* Y*
40 589 672 120 41 38 125 63 772 855 930 200
50 593 676 126 53 50 125 75 794 877 940 218
65 601 684 134 70 66 125 91 826 909 650 242 18,7
80 678 761 146 85 81 142,5 106 930 1013 1030 274
100 688 771 156 104 100 142,5 125 969 1052 1040 303
Inch
1,5" 588 671 119 38,1 34,8 125 63 770 853 930 197 16,5
2" 594 677 125 50,8 47,6 125 75 794 877 940 216 17,6
2,5" 598 681 131 63,5 60,3 125 85,3 814,3 897,3 950 233 18,5
3" 604 687 137 76,1 72,9 125 97,9 838,9 921,9 960 251 18,8
4" 689 772 155 101,6 97,6 142,5 125 969 1052 1050 301 32,5
*Minimum installation and valve insert removal dimensions
