Double Seat Mix Proof Valve
APV DELTA DA4
Instruction Manual: UK - rev. 1
APV

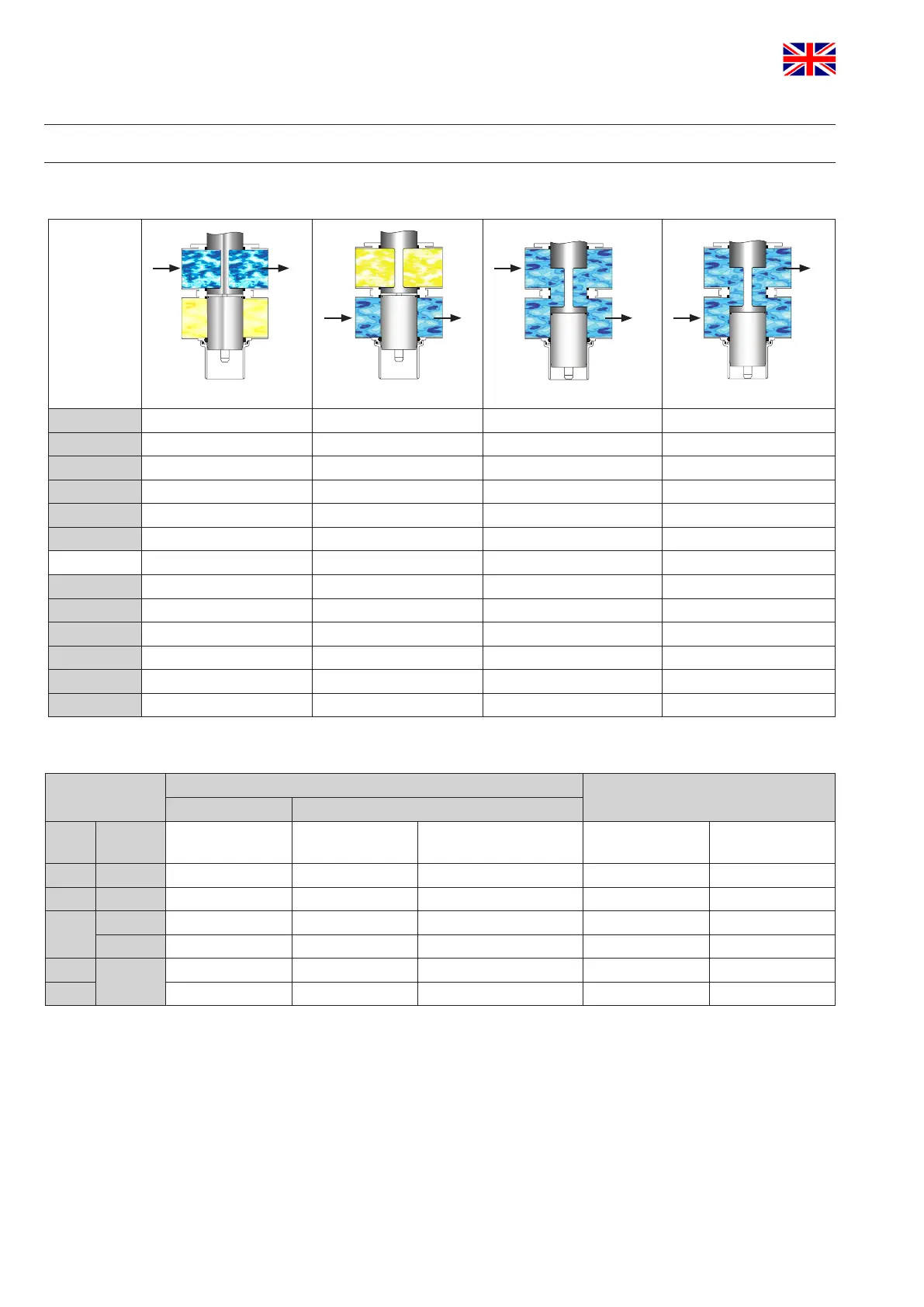

9. Technical Data
9.3. Kvs values in m³/hr
DN
40 48 44 24 24
50 91 75 48 46
65 184 150 74 74
80 205 170 131 126
100 335 246 170 156
Inch
1,5" 42 38 24 23
2" 83 71 46 46
2,5" 147 122 67 67
3" 183 160 83 82
4" 329 237 167 156
9.4. Air consumption / Switching times
Air consumption at 5 bar
Switching times in seconds
at 5 bar / CU43
Actuator Seat lift actuator
DN Inch
NL/stroke
valve open
NL/stroke
upper seat lift
NL/stroke
lower seat lift
Open Closed
40 1,5" 1,7 3,4 0,3 1,5 1,8
50 2" 1,8 3,4 0,3 1,5 1,8
65
2,5" 2,0 3,4 0,3 1,7 2,0
3" 2,0 3,4 0,3 1,7 2,0
80
4"
3,7 7,7 0,4 2,6 3,3
100 3,7 7,7 0,4 2,6 3,3
