Double seal valve
DELTA SD4-ATEX
Instruction Manual: UK - rev. 0
APV
Dimensions in mm
Weight
in kg
DN A B ∅Di F G H ∅ K L
25 337 14,5 26 50 126 60 86 411,5 6
40 343 20,5 38 67 129 72 86 435,5 6
50 380 26,5 50 72 133 84 126 490,5 8
65 388 35 66 85 145 100 126 523,0 8
80 440 42,5 81 98 153 115 189 597,5 15
100 450 52 100 111 162 134 189 636,0 17
Inch
1" 335 12,5 22,6 50 126 56,6 86 404,1 6
1,5" 341 19,05 34,9 67 129 68,9 86 428,9 6
2" 379 25,4 47,6 72 133 81,6 126 486,0 8
2,5" 385 31,75 60,3 85 142 94,3 126 511,0 8
3" 436 38,08 72,9 98 148 106,9 189 581,7 15
4" 448 50,8 97,6 111 162 131,6 189 630,4 17
∅Di
Ø K
F
G
F
B
H A
L
200
housingvariants
SDE44
SDE43

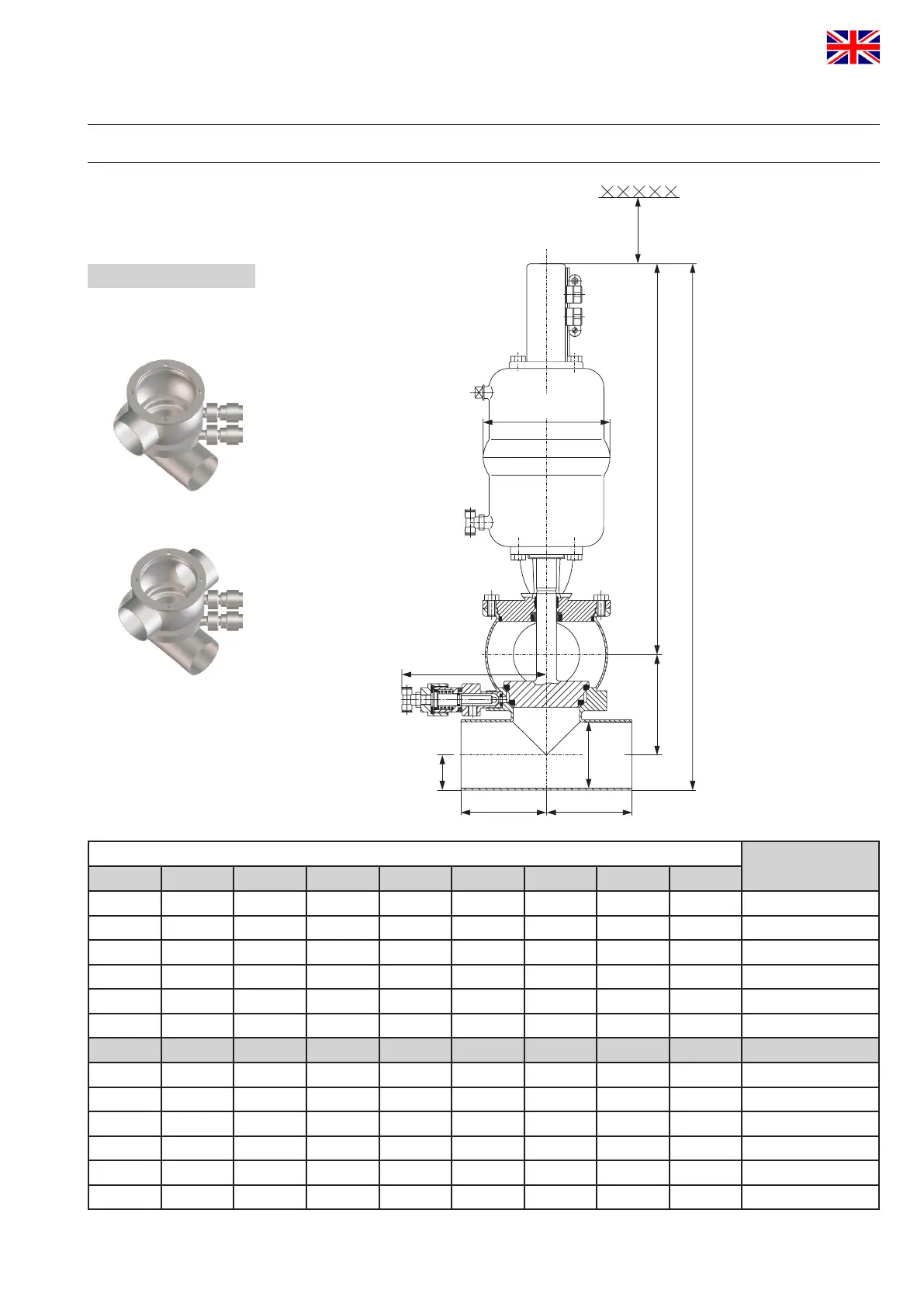

8. Dimensions/Weights
