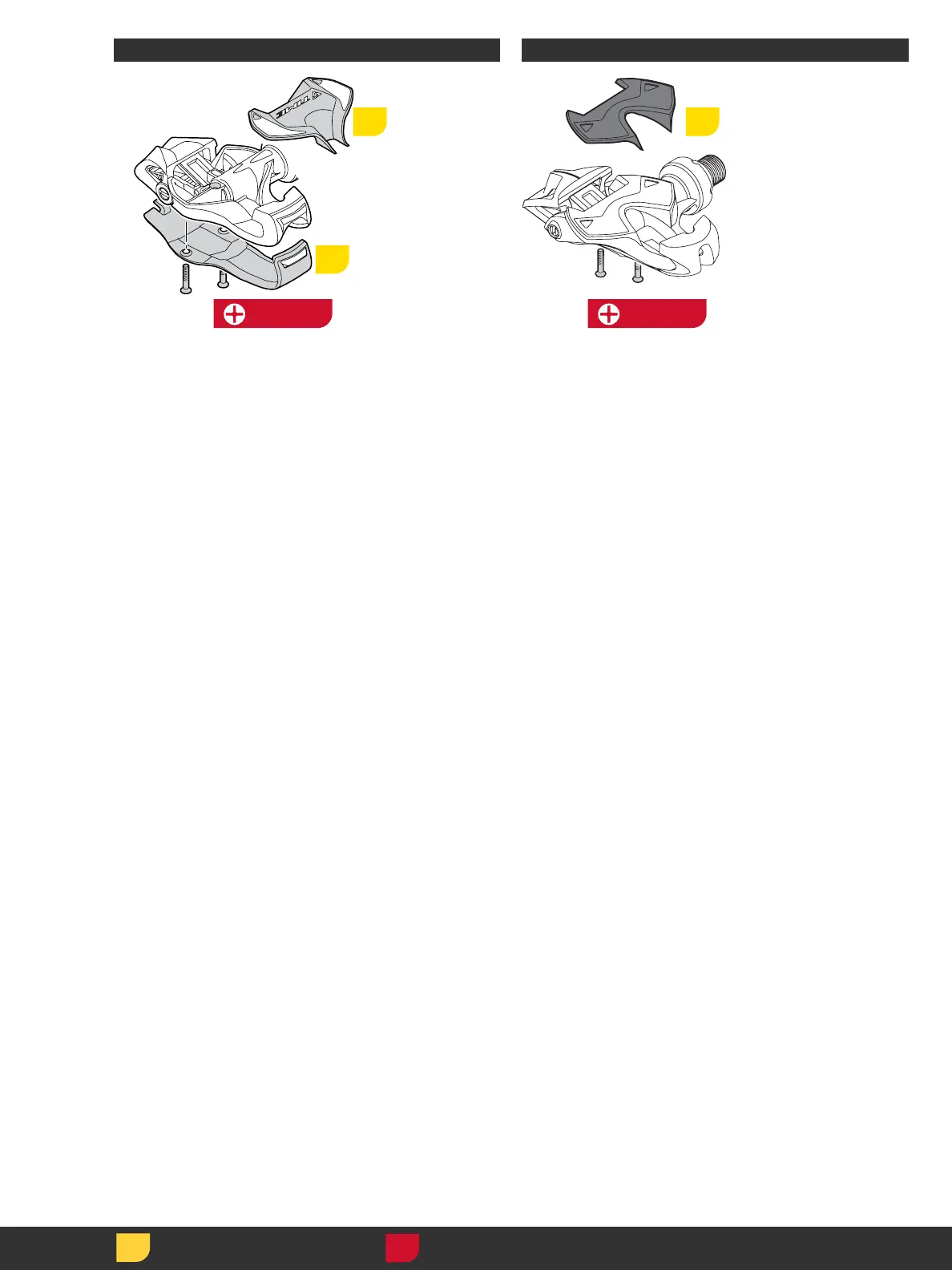

La tapa del pedal (A) se puede desmontar
para sustituir o realizar el mantenimiento del
pedal.
Saque los 2 tornillos de la parte inferior del
pedal.
Los modelos XPRO incluyen una carcasa
inferior (B) para proteger la hoja de carbono
y mejorar la aerodinámica. La carcasa se
puede retirar si se desea.
Retire la carcasa (B).
Retire la tapa del pedal (A).
Coloque las tapas de repuesto, instale los
tornillos y apriételos a 1 N·m.
De pedaalafdekking (A) is verwijderbaar
voor vervanging of onderhoud van het
pedaal.
Verwijder de 2 schroeven aan de onderkant
van het pedaal.
XPRO-modellen hebben een onderste
behuizing (B) om de carbon strook te
beschermen en de aerodynamica te
verbeteren. Deze kan worden verwijderd,
indien gewenst:
Verwijder de behuizing (B).
Verwijder de pedaalafdekking (A).
Installeer de vervangende afdekkingen.
Installeer vervolgens de schroeven en draai
ze aan tot 1 N·m.
(A)
XPRO (B)
(B)
(A)
·
TITANIUM AXLE
MAX
90 Kg
Qfactor min. = 51.7 mm Qfactor min. = 54.3 mm
Qfactor
5
5° 5°
5.5 mm
5.5 mm
12
13
XPRO XPRESSO
A
B
A
PZ-1
1 N·m
(9 in-lb)
PZ-1
1 N·m
(9 in-lb)
Install Installer Instalar
Einbauen Installare
取り付け
Instalar Monteren
Torque Serrage Momento de torção
Drehmoment Coppia
締め付け
Par de apriete Aandraaimoment
11.6718.000.005 PD BOTTOM
REPLACEMENT COVER TIME XPRO
