38
XPRO Carbon Blade
Replacement
Remplacement de la lame en
carbone XPRO
Substituição da lâmina de carbono
XPRO
Austausch des XPRO-Carbonblatts Sostituzione della lamella in
carbonio XPRO
XPRO カーボ交換
Sustitución de una hoja de
carbono XPRO
De XPRO carbon strook vervangen
󶃌󸢹󱿞󵗺󴇠󳮤
Install Installer Instalar
Einbauen Installare
り付
Instalar Monteren
󲶾󸃔
Plastic Tool Only Outil en plastique
uniquement
Apenas a ferra-
menta de plástico
Nur Kunststoff-
werkzeug
Solo attrezzi in
plastica
ラスック
ールの
Sólo herramienta
de plástico
Alleen plastic
instrument
󱜲󱿔󱡋󵫞󲛶󳾒
󳉉󱯉

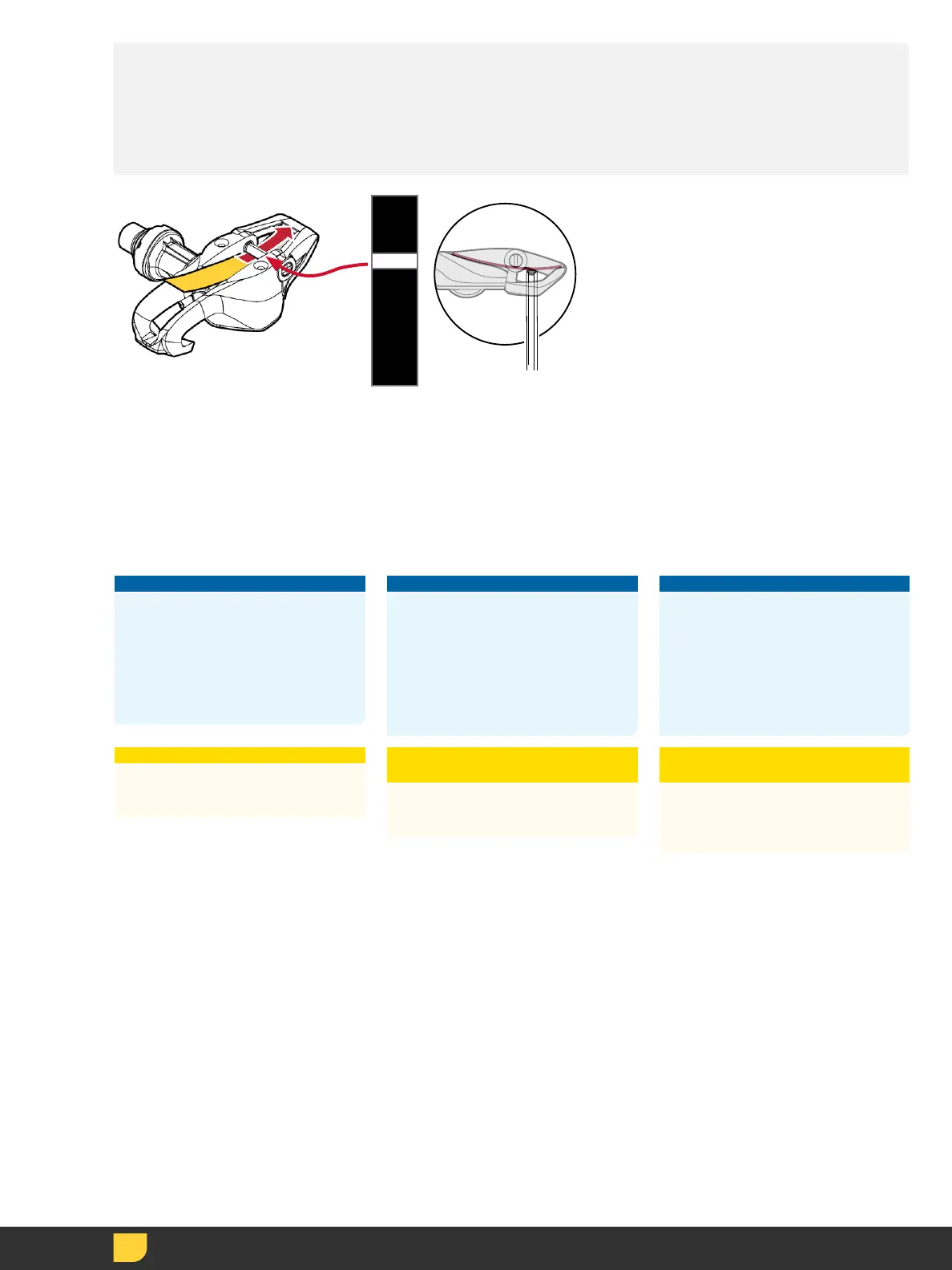

Place the replacement blade into the groove
in the pedal body with the end of the blade
against the tension adjust screw
Simultaneously push down and forward on
the new blade to slide it under the tension
screw. The new blade will snap into place
when it is in the correct position.
Positionnez la lame de rechange dans la
rainure située dans le corps de la pédale
avec son extrémité placée contre la vis de
réglage de la tension.
Poussez la lame neuve simultanément
vers le bas et vers l’avant afin de la faire
coulisser sous la vis de la tension. La lame
neuve s’insérera dans son emplacement dès
qu’elle sera correctement positionnée.
Coloque a lâmina de substituição na ranhura
no corpo do pedal com a extremidade
da lâmina contra o parafuso de ajuste da
tensão.
Simultaneamente empurre para baixo e para
a frente a nova lâmina, para a fazer deslizar
por baixo do parafuso da tensão. A nova
lâmina irá encaixar no seu lugar quando
estiver na posição correcta.
NOTICE
You may need to push up on the carbon
blade from the bottom of the the pedal to
guide it into the rear section of the pedal
body.
Make sure the white stripe on the carbon
blade is under the tension adjust screw
when installed.
CAUTIONPINCH HAZARD
To avoid finger pinching, make sure
fingers are clear of the back of the blade
while installing into the pedal.
AVIS
Vous devrez peut-être repousser la lame
en carbone vers le haut depuis le dessous
de la pédale afin de guider la lame dans la
partie arrière du corps de la pédale.
Une fois la lame installée, vérifiez que la
bande blanche de la lame en carbone
se situe bien sous la vis de réglage de la
tension.
ATTENTION  RISQUE
DE PINCEMENT
Pour éviter de vous pincer, éloignez vos
doigts de l’arrière de la lame au moment
de son installation dans la pédale.
NOTIFICAÇÃO
Poderá precisar de empurrar a lâmina de
carbono desde o fundo do pedal, para a
guiar para dentro da secção traseira do
corpo do pedal.
Assegure-se de que a tira branca na
lâmina de carbono fique por baixo do
parafuso de ajuste da tensão quando ficar
instalada.
CUIDADO  PERIGO
DE ENTALAMENTO
Para evitar entalar um dedo, assegure-se
de que os dedos não estejam junto da
traseira da lâmina enquanto a instala no
pedal.
