Stack-On GCG-8RTA - Page 8

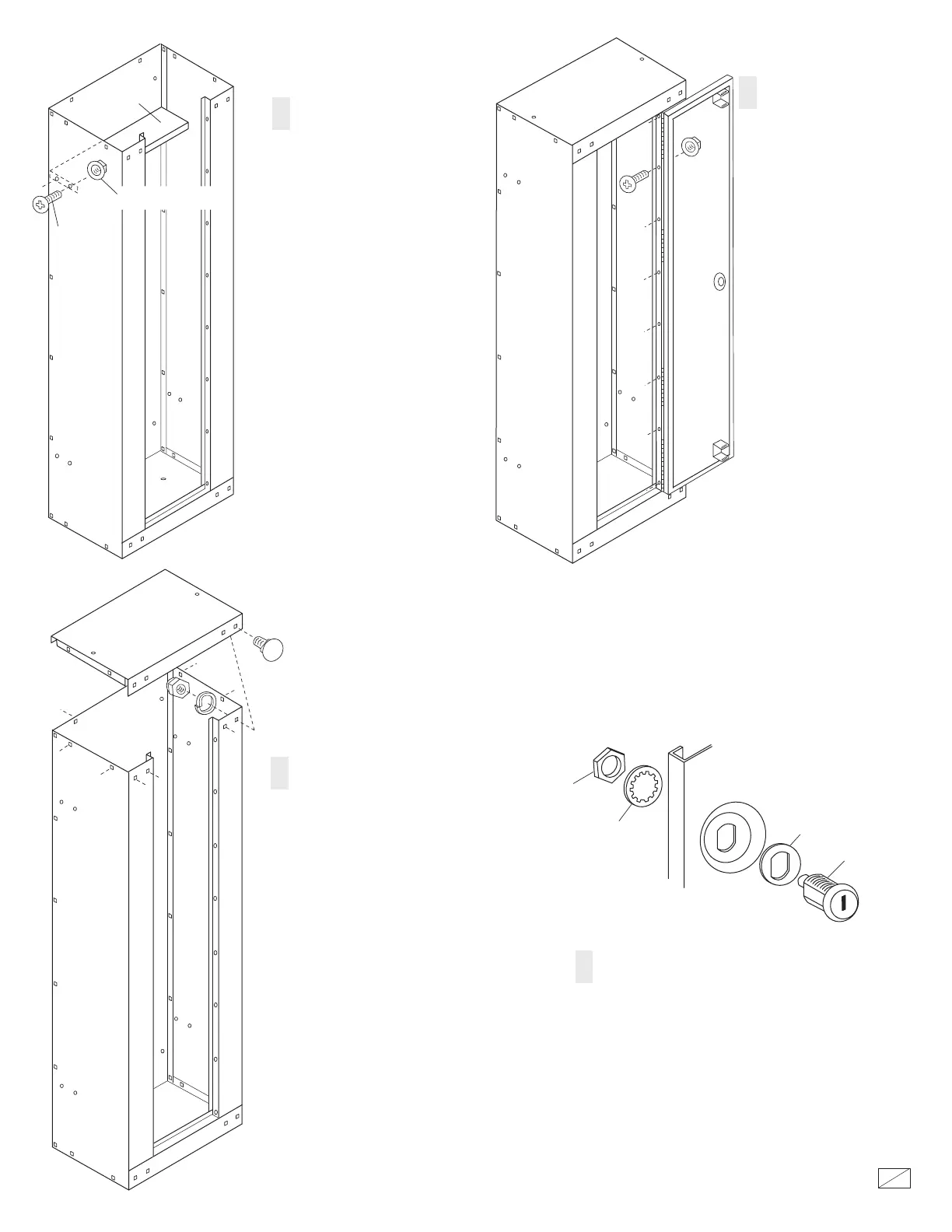

Figure 3
vis à
métaux
tablette
écrous de blocage
5. Vous pouvez xer la
porte du côté gauche ou
droit. Selon l'endroit où
vous prévoyez placer votre
armiore, vous préférez
peut-être que la porte
s'ouvre d'un côté que de
l'autre. Consultez la section
<<Choix de
l'emplacement>> et
déterminez de quel côté la
porte doit s'ouvrir avant de
l'assembler.
Alignez les trous des
charnières de porte avec les
trous dans l'armoire.
Assemblez à l'aide de (8) vis
à métaux et écrous de
blocage. (Voir la gure 5.)
Centrez la porte dans
l'ouverture (de haut en bas)
et serrez les vis.
4. Fixez le panneau supérieur
(qui porte la plaque
d'identication). Suivez les
mêmes instructions que pour
le panneau du fond.
En plaçant les rebords avant et
arrière à l'extérieur de
l'armoire et les rebords
latéraux à l'intérieur,
assemblez à l'aide de (10)
boulons de carrosserie,
rondelles de blocage et écrous
de blocage en nylon. (Voir la
gure 4.)
Serrez maintenant toutes les
pièces de xation de corps de
l'armoire. Evitez de trop
serrer.
3. À cee étape, assemblez
la tablee de rangement
optionnelle. Il sera plus
facile d'aligner les trous avant
de xer le panneau supérieur.
Utilisez la série de trous
supérieurs dans les panneaux
latéraux et assemblez la
tablee a l'aide de (4) vis à
métaux et écrous de blocage.
(Voir la gure 3.)
6. Assemblez la serrure et l'anneau et les
passer dans la porte du côté avant.
Fixer la serrure à l'aide de la rondelle de
sécurité et de l'écrou. (Voir la gure 6.)
panneau supérieur
Figure 4
STACK-ON
Figure 5
STACK-ON
porte
écrou
rondelle de
sécurité
anneau
serrure
Figure 6
Porte
4327-1309
18
8
