8. Pour installer les appuis à canons dans l'armoire, retirez d'abord la
pellicule protectrice des appuis en mousse. Pour faciliter cee étape,
pincez l'extrémité de la mousse pour bien xer la partie adhésive à la
mousse.
Fixez les appuis à canons à l'intérieur des panneaux latéraux de
l'armoire à la hauteur illustrée. (Voir la gure 8.)
Placez le coussin du fond dans l'armoire.
7. Retirez la clé de la serrure avant d'assembler les barres de
verrouillage.
Pour assembler la barre de verrouillage à trois points, placez d'abord la
plaque centrale horizontalement de façon à ce que l'extrémité avec un
renforcement pointe vers l'extérieur de la porte. (Voir la gure 7.)
Glissez les barres de verouillage dans les ouvertures des supports
supérieur et inférieur de la porte.
Placez le trou carré de la plaque centrale par-dessus la serrure tout en
maintenant la plaque centrale en position horizontale.
Fixez la plaque centrale à la serrure à l'aide l'écrou.
Insérez la clé dans la serrure et vériez le mécanisme de verrouillage.
Lubriez les bouts des barres de verrouillage, au besoin.
Veuillez noter qu'il est possible de retirer la clé de la serrure uniquement
en position verrouillée.
support
supérieur
barre de verrouillage
écrou
extrémité
formée de la
plaque centrale
support
inférieur

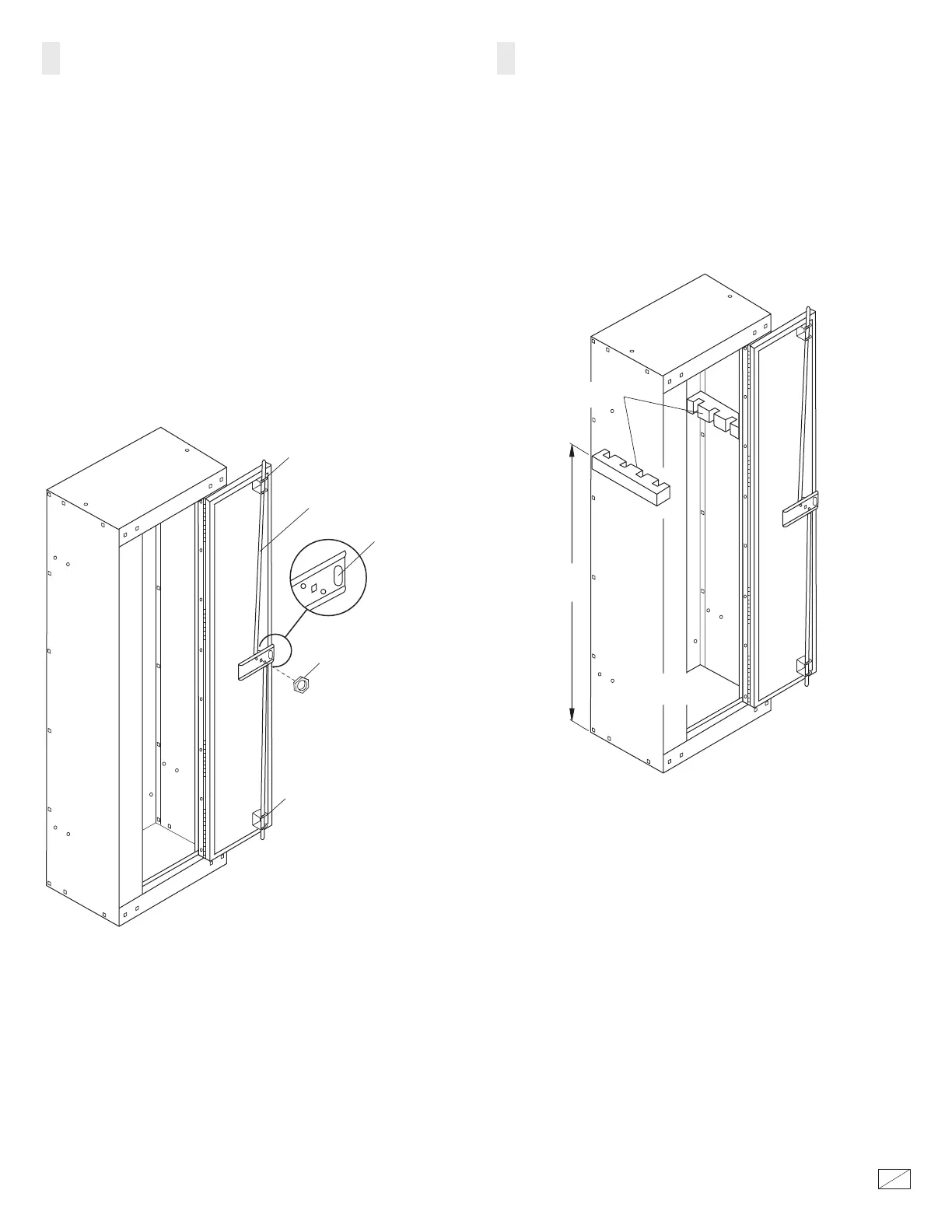

Figure 7
STACK-ON
Figure 8
36"
STACK-ON
appuis à canons
coussin de fond
4327-1309
