Figure 2
Figure 3
Hourdi
Support
inférieur
16"
INSTALLATION DES APPUIS À CANON
(Optionnel)
Retirez le support adhésif des supports de canon et
les faire adhérer aux côtés de la sécurité à la hauteur
appropriée, comme indiqué. (Figure 3)
40611-1505
11
21
NOTE: Ce core-fort doit être xé à deux
poteaux du mur de sorte qu'il est ancré dans les
montants du mur à six endroits.

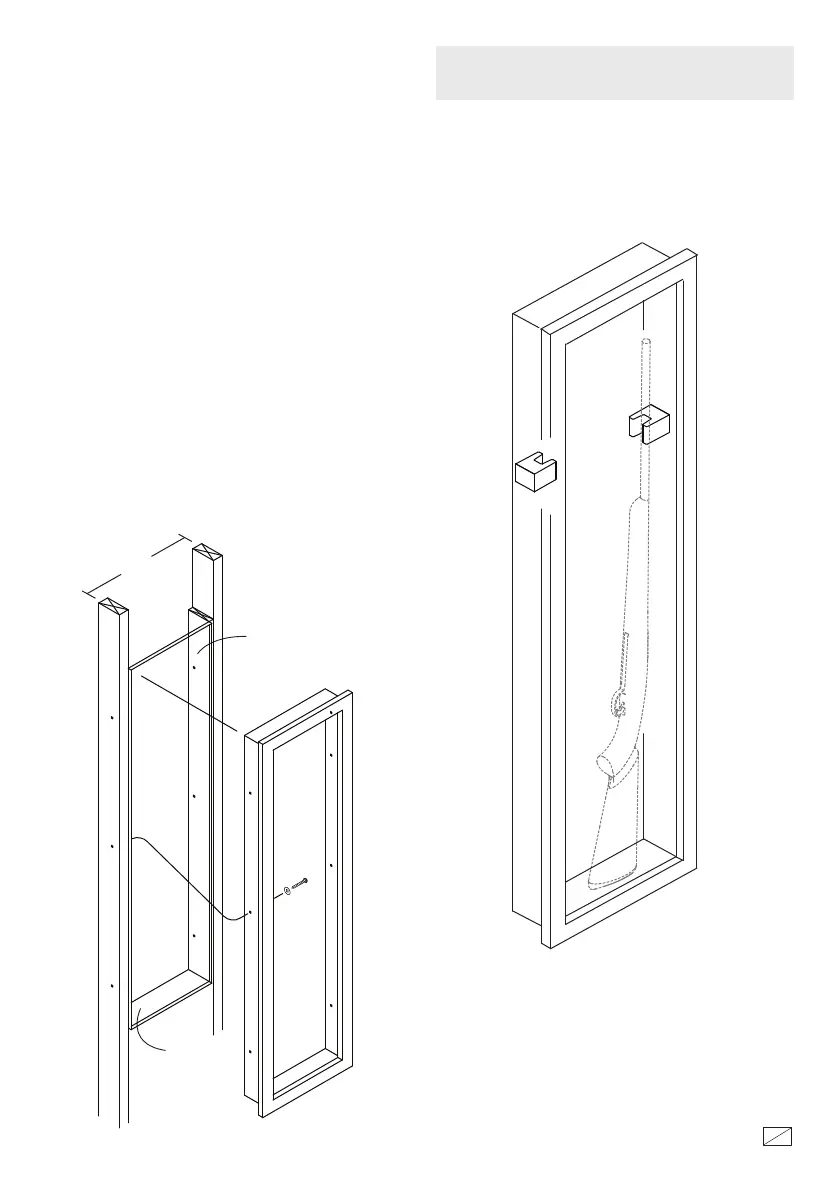

La gure 2 montre l'installation du core-fort dans
un mur encadrée de bois (16 "centres). Pour assurer
la sécurité aux montants du mur du core-fort doit
être xé sur les poteaux de bois de la paroi à travers
les six pré-percé des trous de montage dans le core ,
avec le cadre de la chasse d'eau sans danger à la
surface de paroi.
Dans la gure ci, monter le core-fort entre les deux
montants du mur. Coupez un trou dans le mur de la
même taille que l'arrière du core-fort. Utilisez les
blocs de remplissage et support de fond comme
l'exige. Marquez les emplacements des trous 6 et
percer six trous de 3/16 pouces de diamètre pilotes.
Fixer le core aux montants du mur à l'aide de 6 vis
et rondelles lag comme indiqué. (Figure 2)
