Stanley SHP 2000 - Page 23

23

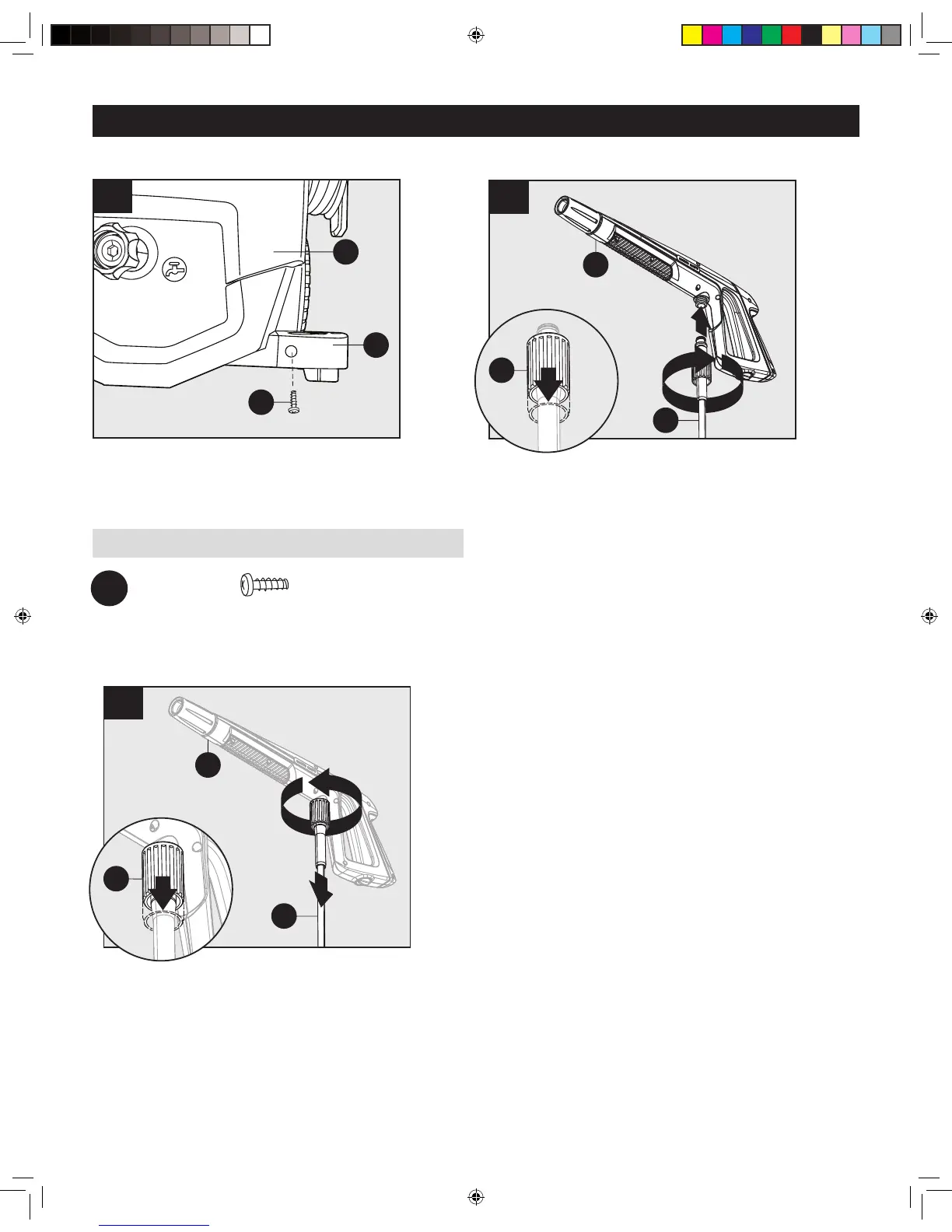

INSTRUCTIONS D'ASSEMBLAGE
3
E
AA
A
3
2
4
1
H
B
B
Placez l’appareil face contre vous (A). À la base de
l’appareil, côté droit, insérez le pied se stabilité (E) dans
la rainure. Fixez à l’aide de la vis (AA).
1
3
5
3
2
H
B
B
Vis x 1
AA
AA
Screw
Qty. 2
Matériel utilisé :
Assemblage du PVC souple tuyau haute pression
Tirez sur le col à l’extrémité du PVC souple tuyau haute
pression (B). Appuyer fermement pour raccorder le
tuyau pour pistolet (H). Twist collier de. Confirmer le
tuyau est verrouillé en spray pistolet en tirant légère-
ment dessus. Le tuyau est maintenant solidement fixé
pour pistolet.
Remarque : Le PVC souple tuyau à haute pression (B)
est monté sur l’enrouleur et prêt à l’emploi. Il ne doit
être jointe à la pistolet de pulvérisation (H).
Collier de torsion puis tirez en arrière pour libérer le
haut raccord de PVC souple tuyau (B) de la pression
du pistolet (H).
