Stanley SHP 2000 - Instrucciones de Montaje

38
PREPARATION
PREPARACIÓN
Antes de comenzar el montaje del producto, asegúrese de
que todas las piezas estén presentes. Compare las piezas con
la lista de contenido del paquete y la lista de aditamentos.
Si alguna pieza falta o está dañada, NO intente montar el
producto.
Tiempo de montaje estimado: 5 minutos
Herramientas requeridas para el montaje (no incluidas):
Destornillador Phillips .
INSTRUCCIONES DE MONTAJE
PREPARACIÓN

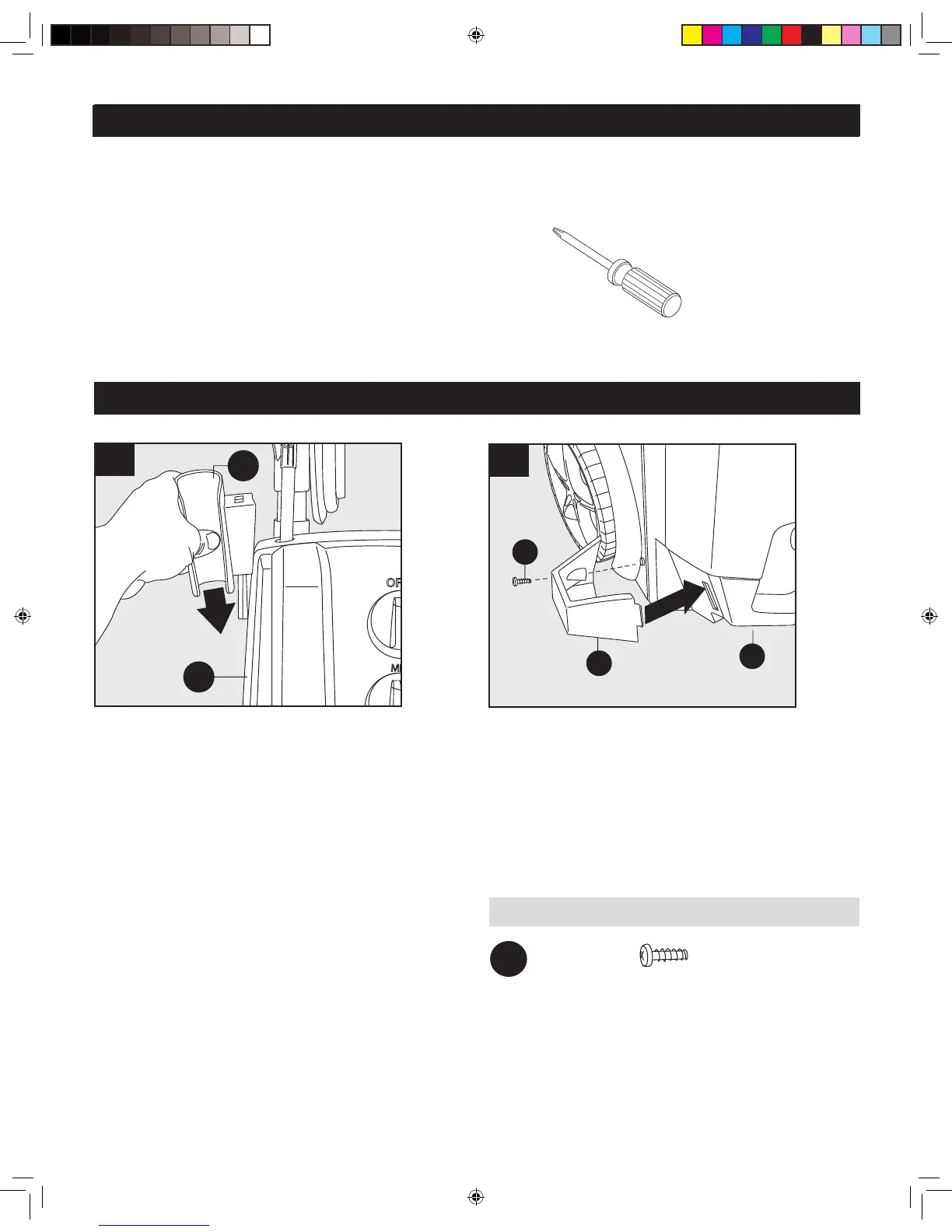

Montaje de la unidad de alimentación
Deslice la funda de la pistola rociadora (K) en el lado
izquierdo, estando de frente, de la unidad de la lavadora a
presión (A).
Nota: Al colocar la pistola con la lanza acoplada, la boqui-
lla descansará en esta bandeja.
1
K
A
Tornillo x 1
AA
AA
Screw
Qty. 2
2
A
J
AA
Deslice la pestaña en la ranura y atornille la bandeja de la
boquilla (J) en la parte inferior izquierda, estando de frente,
de la unidad de la lavadora a presión (A).
Fije con el tornillo (AA).
Nota: NO utilice un destornillador eléctrico. Cuando el torni-
llo esté completamente apretado, de un pequeño giro final
hacia la derecha del destornillador.
NO apriete demasiado.
Aditamentos que se utilizan:
