22
PRÉPARATION
Avant de commencer l'assemblage de l'appareil, assurez-
vous que toutes les pièces sont dans l'emballage.
Comparez les pièces à la liste des pièces et du
matériel. Dans le cas où une pièce est manquante ou
endommagée, N'ESSAYEZ PAS d'assembler l'appareil.
Temps d'assemblage approximatif : 5 minutes
Outil nécessaire pour l'assemblage (non compris) :
Tournevis cruciforme

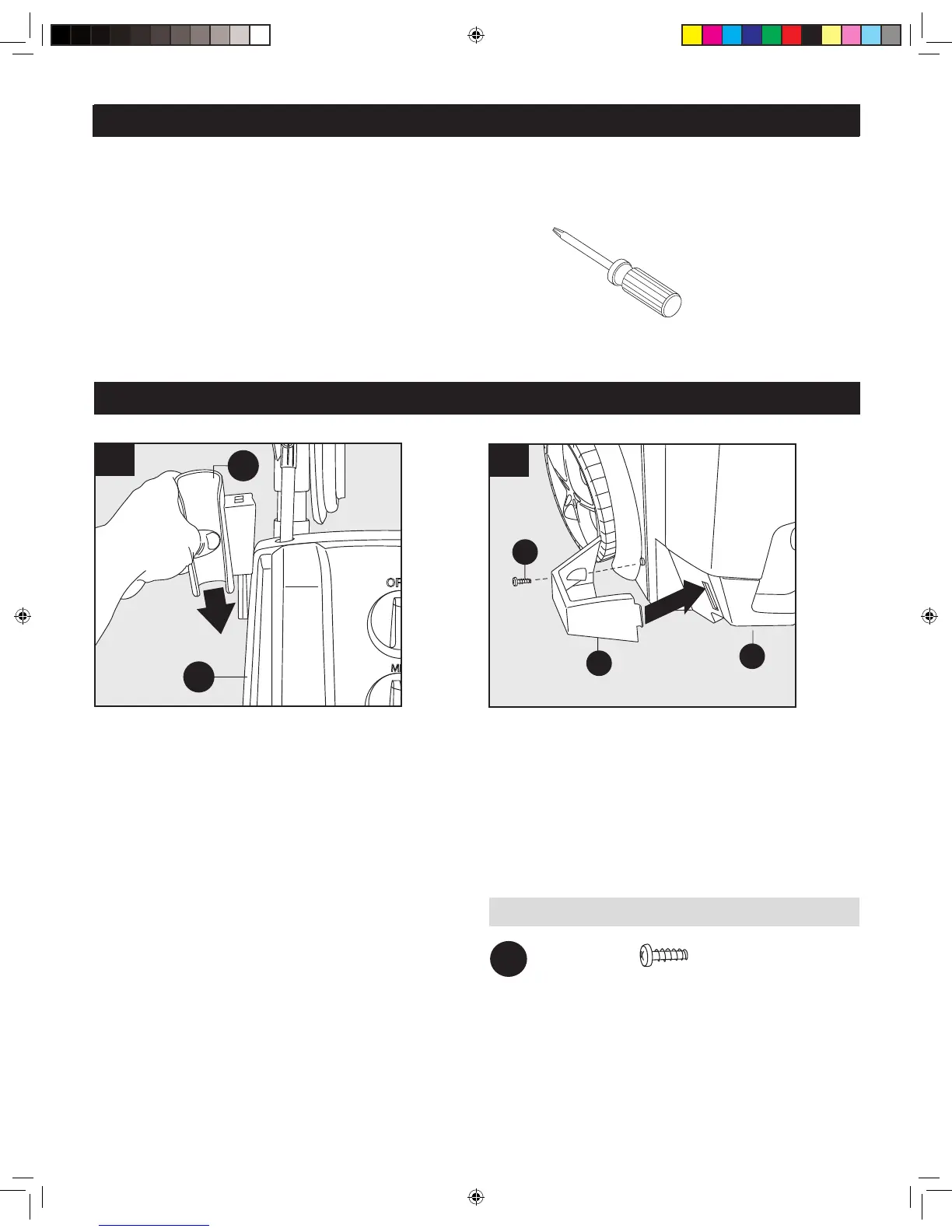

INSTRUCTIONS D'ASSEMBLAGE
PRÉPARATION
Assemblage de l'appareil
Placez l’appareil face contre vous, puis faites glisser
l’étui à pistolet (K) sur le côté gauche de l’appareil
(A).
Remarque : Lorsque le pistolet et la lance sont as-
semblé, la buse reste dans son réceptacle.
1
K
A
Vis x 1
AA
2
A
J
AA
Placez l’appareil face contre vous (A). À la base de l’ap-
pareil, côté gauche, insérez la languette du bac à buse
(J) dans l’ouverture.
Fixez à l’aide de la vis (AA).
Remarque : N'UTILISEZ PAS un tournevis mécanique.
Une fois la vis complètement serrée, vissez-la encore de
quelques degrés dans le sens horaire.
NE SERREZ PAS à l’excès.
Matériel utilisé :
