Steg K 2.01 - Signal Input Connections

36
EDFGBEDFGB
CONNECTIONSCONNEXIONSANSCHLÜSSECONEXIONES
Input
EntréeEingangEntrada
EDFGBEDFGB

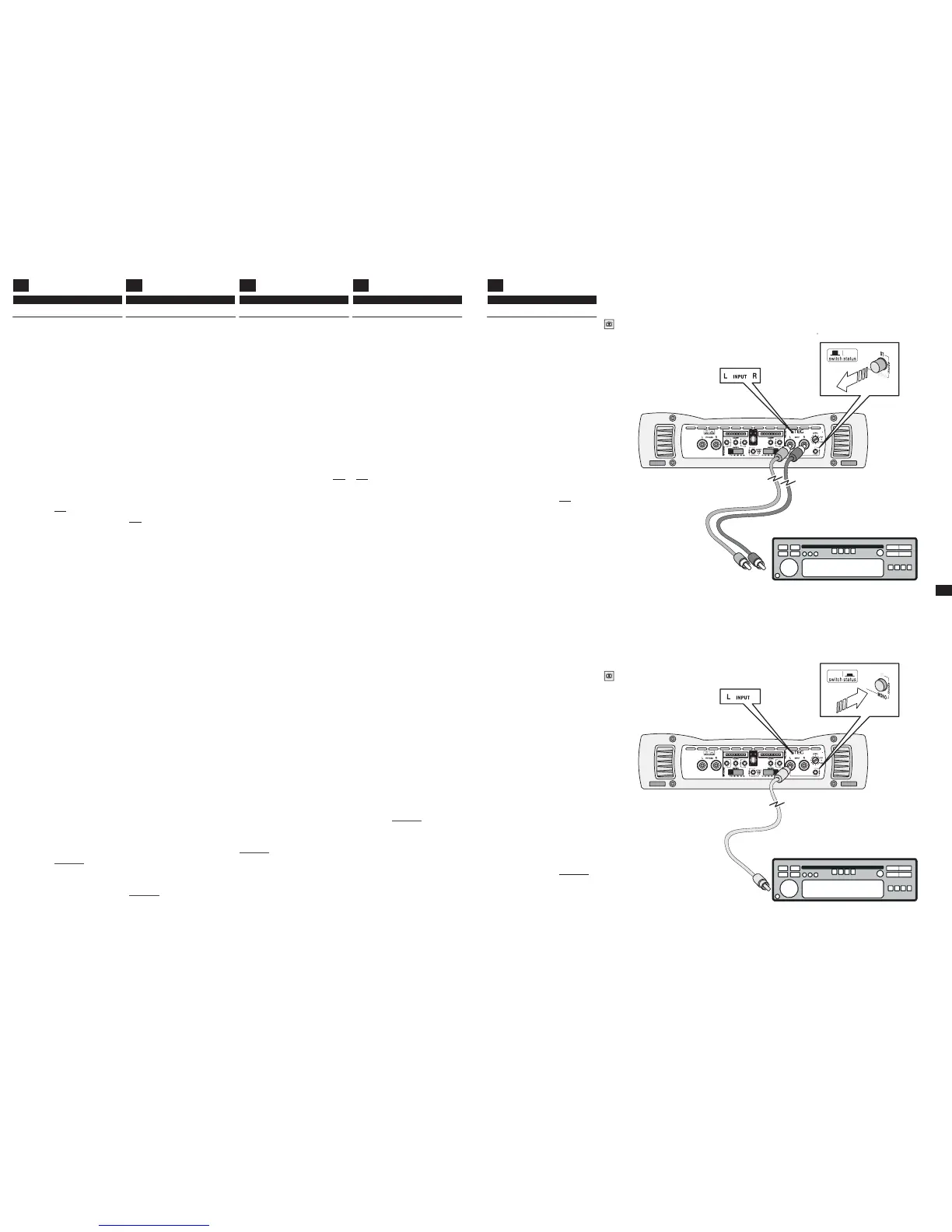

CONNECTING THE
STEREOPHONIC
SIGNAL
89
11
Connect a suitable audio
signal transmission cable
to the amplifier's RCA
connector ( ) and ( ).
Take the signal from the
pre-amplified
stereophonic output of
the source or sound
process device. Check
that the input mode
selector ( ) is in the
“ ” position.ST
CONNECTING THE
MONOPHONIC SIGNAL
8
11
Connect a suitable audio
signal transmission to the
amplifier's RCA
connector ( ). Take the
signal from the pre-
amplified monophonic
output (normally routed
to the subwoofer) of the
source or sound process
device. Check that the
input mode selector ( )
is in the “ ”
position.
MONO
CONNEXION SIGNAL
STÉRÉOPHONIQUE
8
9
11
Brancher aux
connecteurs RCA ( ) et
( ) de l'amplificateur un
câble permettant le
transfert du signal audio.
Prélever le signal de la
sortie stéréophonique
pré-amplifiée de la
source ou du dispositif
de traitement du son.
Vérifier que le sélecteur
du mode d'entrée ( )
est bien en position «
».
ST
CONNEXION SIGNAL
MONOPHONIQUE
11
Brancher au connecteur
RCA (8) de l'amplificateur
un câble permettant le
transfert du signal
sonore. Prélever le signal
à partir de la sortie
monophonique pré-
amplifiée (en général
dédiée au Subwoofer) de
la source ou du dispositif
de traitement du son.
Vérifier que le sélecteur
du mode d'entrée ( )
est bien en position «
».MONO
ANSCHLUSS FÜR
STEREOPHONES
SIGNAL
89
11
Schließen Sie an die
RCA-Buchsen ( ) und ( )
des Verstärkerausgangs
ein zur Übertragung des
Audiosignals geeignetes
Kabel an. Greifen Sie
das Signal vom
stereophonen
Vorverstärkerausgang
der Audioquelle oder der
Klangverarbeitungsvorric
htung ab. Vergewissern
Sie sich, dass der
Wählschalter des
Eingangsmodus ( ) auf
“ ” gestellt ist.ST
ANSCHLUSS FÜR
MONOPHONES
SIGNAL
8
11
Schließen Sie an die
RCA-Buchse ( ) des
Verstärkers ein zur
Übertragung des
Audiosignals geeignetes
Kabel an. Greifen Sie
das Signal am
monophonen
Vorverstärkerausgang
(normalerweise
Subwoofer-Anschluss)
der Audioquelle oder der
Klangverarbeitungsvorric
htung ab. Vergewissern
Sie sich, dass der
Wählschalter des
Eingangsmodus ( ) auf
“ ” gestellt ist.MONO
CONEXIÓN DE LA
SEÑAL
ESTEREOFÓNICA
89
11
Conectar a los
conectores RCA ( ) y ( )
del amplificador un cable
adecuado para la
transmisión de señales
de audio. Tomar la señal
de la salida
preamplificada
estereofónica de la
fuente o del dispositivo
de proceso del sonido.
Comprobar que el
selector del modo de
entrada ( ) esté en
posición “ ”.ST
CONEXIÓN DE LA
SEÑAL MONOFÓNICA
8
11
Conectar al conector
RCA ( ) del amplificador
un cable adecuado para
la transmisión de señales
de audio. Tomar la señal
de la salida
preamplificada
monofónica
(generalmente específica
para el Subwoofer) de la
fuente o del dispositivo
de proceso del sonido.
Comprobar que el
selector del modo de
entrada ( ) esté en
posición “ ”.MONO
37
II
COLLEGAMENTI
Entrata
COLLEGAMENTO
SEGNALE
STEREOFONICO
89
11
Collegare ai connettore
RCA ( ) Sinistro e ( )
Destro dell’amplificatore,
un cavo adatto al
trasferimento di segnale
audio. Prelevare il
segnale dall’uscita
preamplificata
Stereofonica della
sorgente o del dispositivo
di processo del suono.
Verificare che il selettore
del modo di ingresso ( )
sia in posizione “ ”ST
STEREO PRE-OUT
II
MONO/SUB PRE-OUT
STEREO MODE
MONO MODE
COLLEGAMENTO
SEGNALE
MONOFONICO
8
11
Collegare ai connettore
RCA ( ) Sinistro
dell’amplificatore, un
cavo adatto al
trasferimento di segnale
audio. Prelevare il
segnale dall’uscita
preamplificata
Monofonica
(generalmente dedicata
al Subwoofer) della
sorgente o del dispositivo
di processo del suono.
Verificare che il selettore
del modo di ingresso ( )
sia in posizione “ ”MONO
