Säkerhetsanvisningar
쎱
Innan arbetet påbörjas
med rörelsevakten
måste spänningsför-
sörjningen kopplas bort!
쎱
Inkoppling måste utföras
i spänningsfritt tillstånd.
Bryt strömmen och kon-
trollera med spännings-
provare att alla parter är
spänningslösa. Därefter
kan inkoppling ske.
쎱
Eftersom sensorn instal-
lerats till nätspänningen
måste arbetet utföras på
fackmannamässigt sätt
och enligt gällande
starkströmsföreskrifter
쎱
Notera att vakten ska
säkras av med 10 A.
Anslutande kabel får
avmantlas max 10.
Princip
Sensorn IS 2180-2 är utru-
stad med två 120° pyro-
sensorer som känner av
den osynliga värmestrål-
ningen från kroppar i
rörelse (människor, djur
etc). Den registrerade
värmestrålningen omvand-
las på elektronisk väg och
kopplar in en ansluten för-
brukare (t.ex. en lampa).
Murar, fönster etc hindrar
värmestrålningen från att
nå fram till sensorn och den
anslutna förbrukaren kopp-
las då inte in. Med de två
pyro-sensorerna uppnås en
bevakningsvinkel av 180°
vid en öppningsvinkel av
90°. Linsen kan tas av och
vridas för två grundinställ-
ningar av räckvidden: max.
5 eller 12 m. Med medföl-
jande hörnfäste kan IR-
sensorn enkelt monteras i
inner- och på ytterhörn.
Obs: Den säkraste rörelse-
bevakningen uppnås när
apparaten monteras i rät
vinkel mot rörelseriktnin-
gen och inga hinder finns i
vägen för sensorn (t.ex.
träd, murar etc).

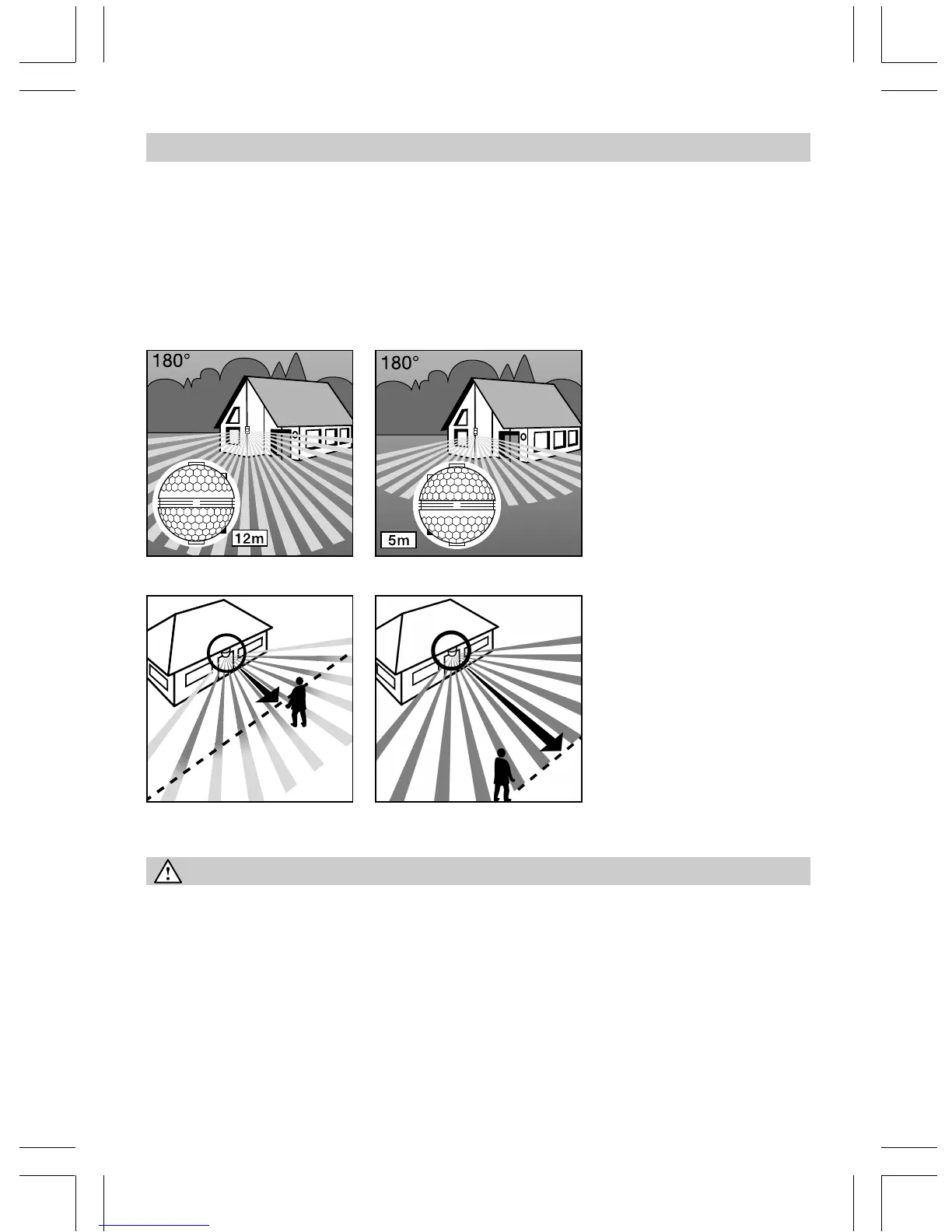

Räckvidd max. 12 m Räckvidd max. 5 m
Rörelseriktning: Framåt Rörelseriktning: I sidled
쎱
Tids- och skymnings-
inställning skall endast
göras med monterad
lins.
