Monteringsplatsen skall
vara minst 50 cm från
belysning eftersom värme-
strålningen från belysnin-
gen kan orsaka felutlösning
av sensorn. För att de
angivna räckvidderna
5 resp. 12 m skall uppnås
skall monteringshöjden
vara ca 2 m.

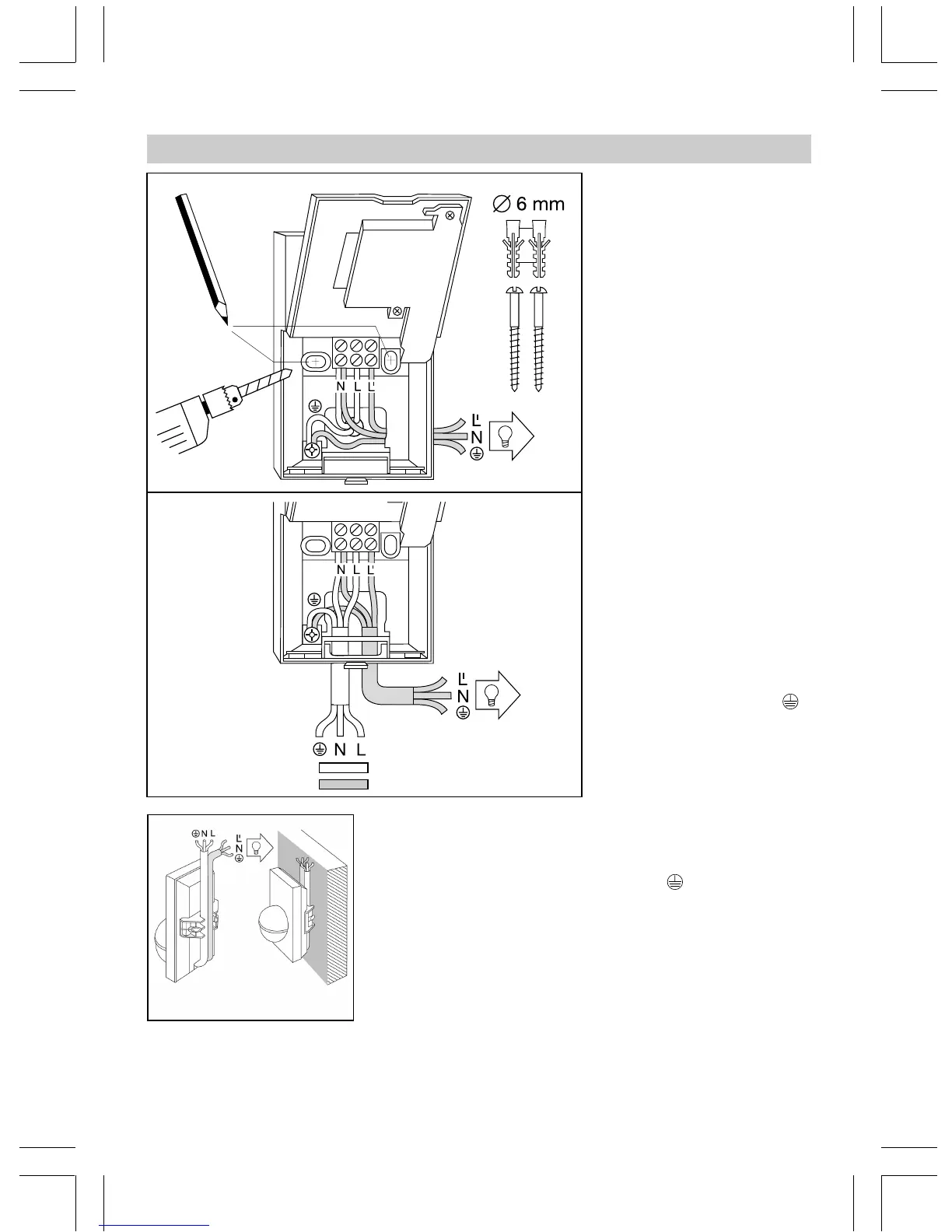

Montagesteg:
1. Dra av frontkåpan 쪨,
2. Lossa spärrhaken 쪬 och
fäll upp undre fronthalvan,
3. Märk upp för borrhål,
4. Borra hålen och sätt i
pluggar (Ø 6 mm),
5. Ta upp hål i sensorns
vägg för utanpåliggande
eller infälld kabel.
6. Dra igenom kabeln och
anslut. Vid utanpåliggande
kabel ska medföljande
gummitätningar användas.
a) Anslutning av nätkabel
Nätkabeln består av en
2-3-ledarkabel:
L = Fas
N = Nolledare
PE = Skyddsledare
Om man är osäker måste
man identifiera kablarna
med en spänningsprovare.
Koppla sedan bort spän-
ningen igen. Fas (L) och
nolledare (N) skall anslutas
enligt plintmärkningen.
Skyddsledaren skall
klämmas fast mot jord-
skruven .
Sensorn kan naturligtvis
förkopplas med en Till/
Frånbrytare.
OBS: För montering på
vägg kan även det bilagda
hörnfäste för innerhörn
användas. Kablarna för-
läggs bakom vakten och
dras genom öppningen för
utanpåliggande ca.12m.
Kabelingång
utanpåliggande
Nätkabel
Utgående kabel
Kabelingång utanpåliggande
med hörnfäste
Kabelingång
infällt
Installation/väggmontage
