Der Montageort sollte min-
destens 50 cm von einer
Leuchte entfernt sein, da
deren Wärmestrahlung zu
Fehlauslösungen des Sen-
sors führen kann. Um die
angegebenen Reichweiten
von 5/12 m zu erzielen,
sollte die Montagehöhe
ca. 2 m betragen.

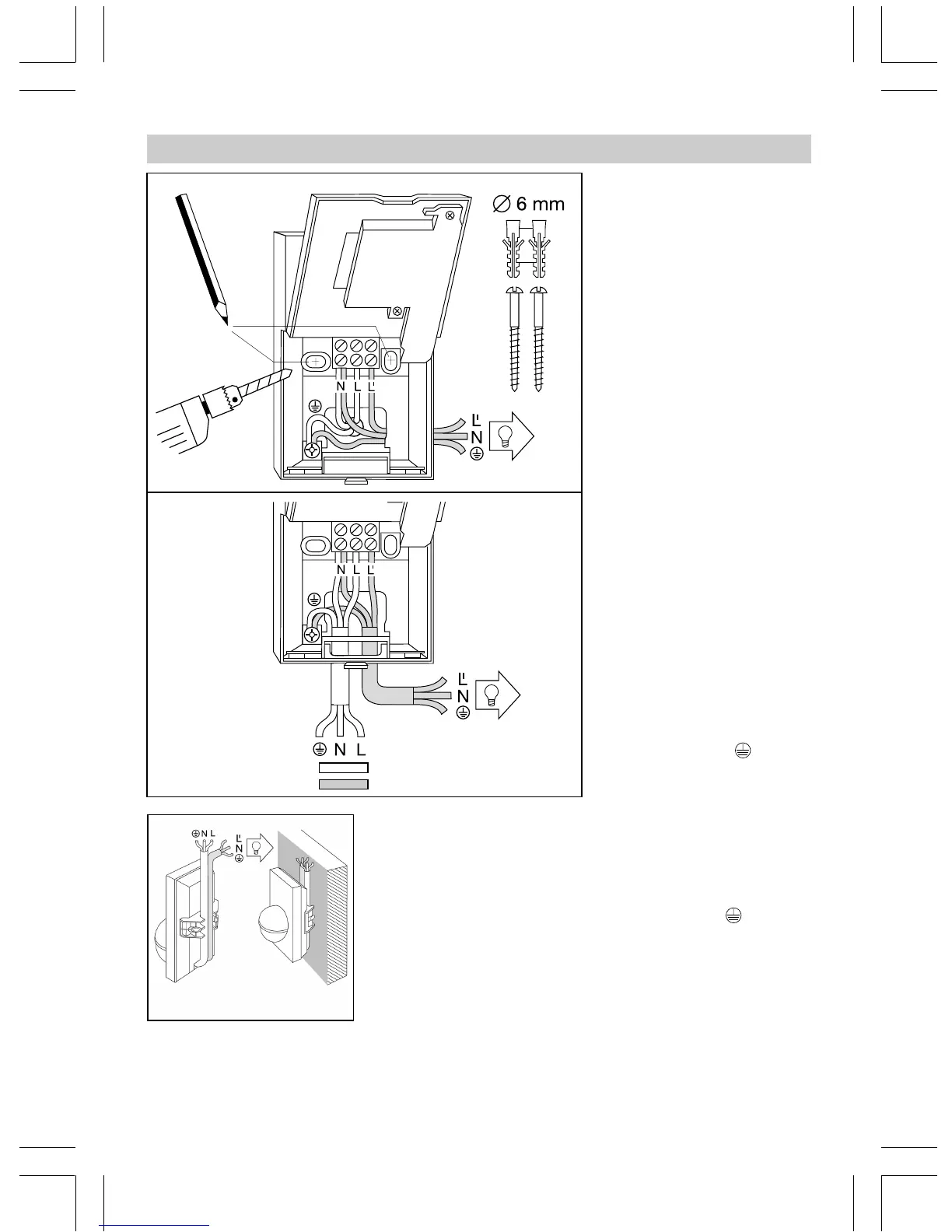

Montageschritte:
1. Designblende 쪨 abzie-
hen, 2. Rastnase 쪬 lösen
und untere Gehäusehälfte
aufklappen, 3. Bohrlöcher
anzeichnen, 4. Löcher boh-
ren, Dübel (Ø 6 mm) set-
zen, 5. Wand für Kabelein-
führung je nach Bedarf für
Aufputz- oder Unterputzzu-
leitung herausbrechen.
6. Kabel der Netz- und Ver-
braucherzuleitung hin-
durchführen und anschlie-
ßen. Bei Kabelzuleitung
Aufputz Dichtstopfen ver-
wenden.
a) Anschluss der
Netzzuleitung
Die Netzzuleitung besteht
aus einem 2- bis 3-adrigen
Kabel:
L = Phase
N = Nullleiter
PE = Schutzleiter
Im Zweifel müssen Sie die
Kabel mit einem Span-
nungsprüfer identifizieren;
anschließend wieder span-
nungsfrei schalten. Phase
(L) und Nullleiter (N) werden
entsprechend der Klemm-
belegung angeschlossen.
Der Schutzleiter wird am
Erdungskontakt ( ) an-
geklemmt.
In die Netzzuleitung kann
selbstverständlich ein Netz-
schalter zum Ein- und Aus-
schalten montiert sein. Al-
ternativ kann der Sensor
manuell für die Dauer der
eingestellten Zeit durch ei-
nen Öffner-Taster in der
Netzzuleitung aktiviert wer-
den.
Hinweis: Zur Wandmonta-
ge kann auch der beiliegen-
de Inneneck-Wandhalter
benutzt werden. Die Kabel
können so bequem von
oben hinter dem Gerät her
und durch die Öffnung der
Kabelzuleitung Aufputz
hindurchgeführt werden.
Kabelzuleitung
Aufputz
Netzzuleitung
Verbraucherzuleitung
Kabelzuleitung
Aufputz mit Wandhalter
Kabelzuleitung
Unterputz
Installation/Wandmontage
5
