Funktionen
Nachdem der Netzanschluss
vorgenommen, das Gehäu-
se geschlossen und die
Linse aufgesetzt ist, kann
die Anlage in Betrieb ge-
nommen werden. Zwei Ein-
stellmöglichkeiten liegen
hinter der Designblende
verborgen.
Wichtig: Zeit- und Dämme-
rungseinstellung nur mit
montierter Linse vorneh-
men.
Ausschaltverzögerung
(Zeiteinstellung)
Die gewünschte Leucht-
dauer der Lampe kann
stufenlos von ca. 10 Sek.
bis max. 15 Min. eingestellt
werden. Stellschraube
Linksanschlag bedeutet
kürzeste Zeit ca. 10 Sek.,
Stellschraube Rechtsan-
schlag bedeutet längste
Zeit ca. 15 Min. Bei der
Einstellung des Erfas-
sungsbereiches und für
den Funktionstest wird
empfohlen, die kürzeste
Zeit einzustellen.
Dämmerungseinstellung
(Ansprechschwelle)
Die gewünschte Ansprech-
schwelle des Sensors kann
stufenlos von ca. 2 Lux bis
2000 Lux eingestellt wer-
den. Stellschraube Linksan-
schlag bedeutet Tageslicht-
betrieb ca. 2000 Lux. Stell-
schraube Rechtsanschlag
bedeutet
Dämmerungs-
betrieb ca. 2 Lux.
Bei der
Einstellung des Erfas-
sungsbereiches und für
den Funktionstest bei
Tageslicht muss die
Stellschraube auf
Linksanschlag stehen.
10 Sek.-15. Min.
2 - 2000 Lux
6

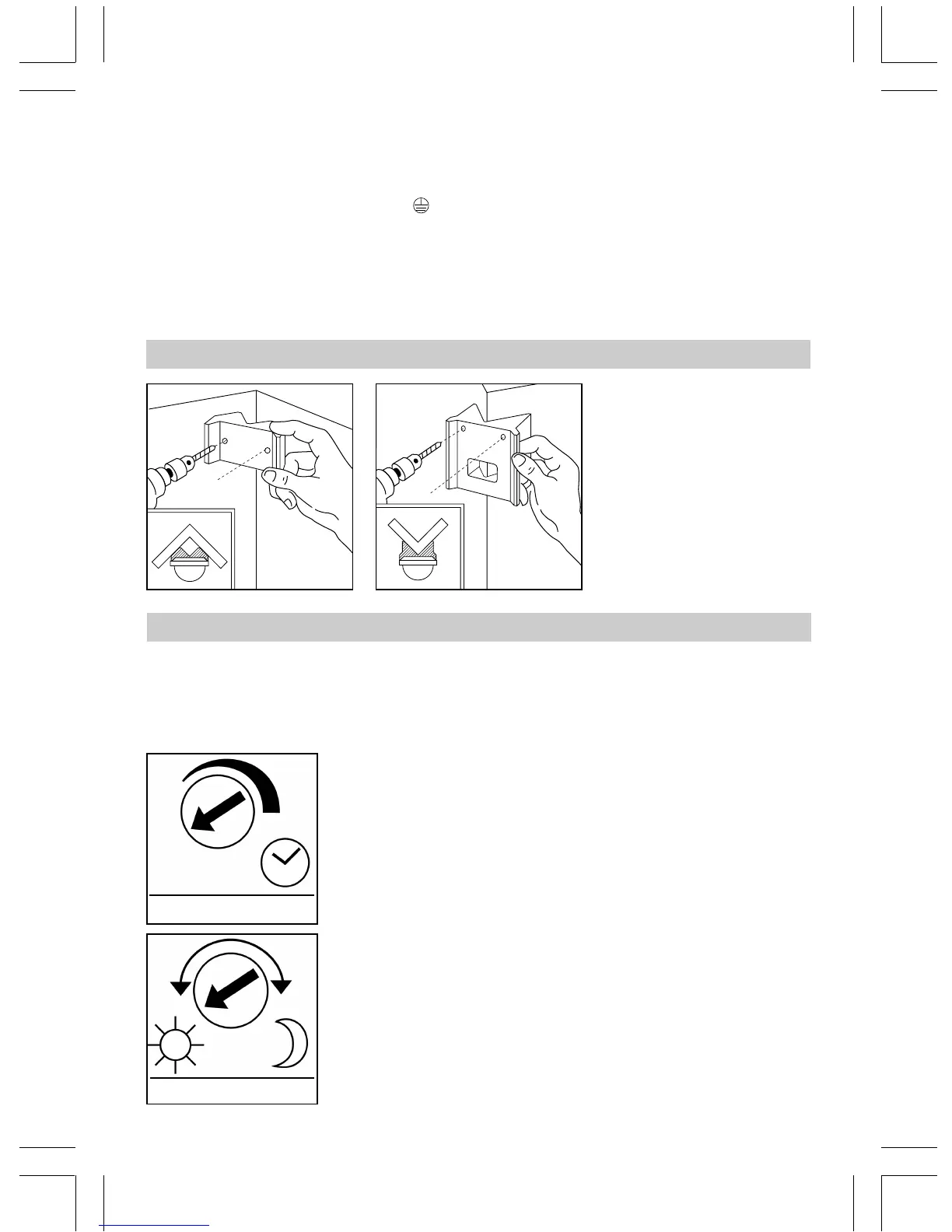

Mit den beiliegenden Eck-
Wandhaltern lässt sich der
IS 2180-2 bequem an
Innen- und Außenecken
montieren. Benutzen Sie
den Eck-Wandhalter beim
Bohren der Löcher als
Bohrvorlage. Auf diese
Weise setzen Sie das
Bohrloch im richtigen
Winkel an und der Eck-
Wandhalter lässt sich
problemlos montieren.
Montage Eck-Wandhalter
b) Anschluss der Ver-
braucherzuleitung
Die Verbraucherzuleitung
zur Leuchte besteht eben-
falls aus einem 2- bis 3-
adrigen Kabel. Der strom-
führende Leiter der Leuchte
wird in die mit L’ gekenn-
zeichnete Klemme montiert.
Der Nullleiter wird an der
mit N gekennzeichneten
Klemme zusammen mit dem
Nullleiter der Netzzuleitung
angeklemmt. Der Schutz-
leiter wird am Erdungskon-
takt ( ) angebracht.
7. Gehäuse anschrauben
und wieder schließen.
8. Linse aufsetzen (Reich-
weite wahlweise max. 5 m
oder 12 m) s. Kapitel
Reichweiteneinstellung.
9. Zeit- und Dämme-
rungseinstellung vorneh-
men (s. Kapitel Funktionen).
10. Designblende auf-
setzen und mit Sicherungs-
schraube gegen unbe-
fugtes Abziehen sichern.
Wichtig: Ein Vertauschen
der Anschlüsse kann zur
Beschädigung des Gerätes
führen.
