4. Электрическое подключение
Схема соединений (рис. 4.1)
Сетевой провод состоит из 3 жил:
L = фаза (обычно черного, коричневого или
серого цвета)
N = нулевой провод (чаще всего синий)
PE = провод заземления (зеленый/желтый)
K = линия связи (опция)
(только L910S, L930S)
В случае сомнения идентифицировать
провода с помощью индикатора, затем снова
отключить напряжение. Присоединить фазный
(L) и нулевой провод (N) к клемме светильника,
провод заземления (PE) подключается к
клемме (E). (рис. 5.5/5.6)
Важно: Вследствие неправильного присоеди-
нения проводов в приборе или в распре-
делительном ящике с предохранителями в
дальнейшем может произойти короткое за-
мыкание. В таком случае рекомендуется еще
раз проверить провода и заново подключить
их. Само собой разумеется, в сетевой провод
может быть вмонтирован выключатель для
включения и выключения сетевого тока.

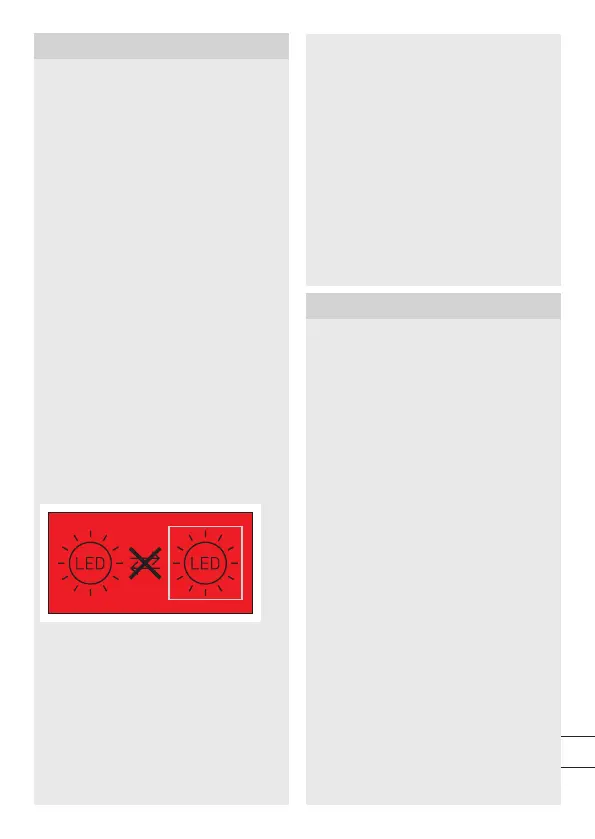

Источник света этого прожектора не подлежит
замене. При необходимости замены источника
света (например, в конце его срока службы),
необходимо заменить весь прожектор.
Действия группы
По линии связи (K) возможно внутреннее
объединение в группу L910S, L910, L930S,
L930 STEINEL. Для этого следует отломать
кроющую планку в клеммной коробке.
(рис.4.2)
Возможно объединение в группу до 10 све-
тильников. Максимальная длина линии связи
составляет 50 м.
Первый светильник группы, который регистри-
рует движение, включает всю группу. Если по
истечении установленного времени движение
больше не будет зарегистрировано, последний
светильник группы выключает всю группу.
Указание:
– Подача напряжения на линию связи недо-
пустима. Подключение внешней нагрузки
недопустимо!
– В рамках объединения в группу все светиль-
ники соблюдают значения, установленные
для них индивидуально DIP-переключа-
телем.
– В тестовом режиме объединение в группу
невозможно.
5. Монтаж
• Проверить все конструктивные детали на
предмет повреждения.
• При повреждениях не включать продукт.
• При монтаже светильника следить за тем,
чтобы он крепился без вибраций.
• При монтаже сенсорного светильника
следить за тем, чтобы он крепился без
вибраций.
• Выбрать подходящее место для монтажа
с учетом радиуса действия и регистрации
движений.
Порядок монтажа
• Отключить электропитание (рис. 4.1)
• Наметить отверстия для сверления
(рис. 5.1)
• Просверлить отверстия и вставить
дюбели (рис. 5.2)
• Вставить уплотнитель (только L910)
• Монтаж при подводе кабеля скрытой
проводкой (рис. 5.3)
• Монтаж при подводе кабеля открытой
проводкой (рис. 5.4)
• Подключить соединительный кабель
– Подключить провод заземления (PE)
кклемме (E) (L910S, L910) (рис. 5.5)
– Подключить провод заземления (PE)
к клемме WAGO (L930S, L930)
(рис.5.6)
• Выполнить регулировки
➜ "6. Эксплуатация"
