4. Elektrické připojení
Schéma zapojení (obr. 4.1)
Kpřipojení kelektrické síti použijte třípólový
kabel:
L = fázový vodič (většinou černý,
hnědý nebo šedý)
N = neutrální vodič (většinou modrý)
PE = ochranný vodič (zelenožlutý)
K = komunikační vedení (volitelné)
(jen L910S, L930S)
Vpřípadě pochybností je nutno identifikovat
jednotlivé vodiče pomocí zkoušečky napětí;
zda jsou zase bez napětí. Fázové (L) a neutrální
vodiče (N) se připojí k připojovací svorce,
ochranný vodič (PE) se připojí ke svorce (E).
(Obr. 5.5/5.6)
Důležité:
Případná záměna přívodů později způsobí zkrat
vpřístroji nebo v pojistkové krabici. Vtomto
případě je nutno jednotlivé vodiče opakovaně
identifikovat apoté znovu zapojit. V přívodním
síťovém vedení může být samozřejmě instalo-
ván běžný síťový vypínač.

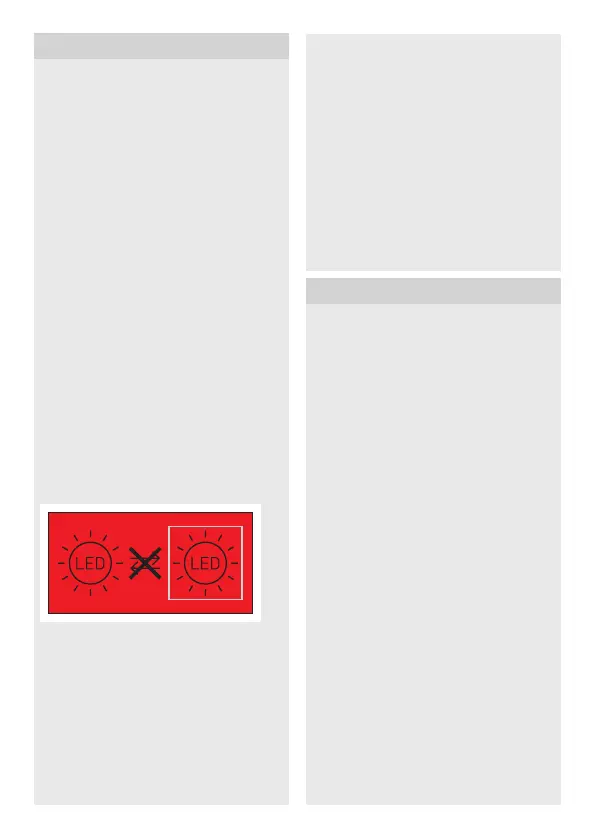

Světelný zdroj tohoto svítidla nelze vyměnit,
jestliže musí být světelný zdroj vyměněn (např.
na konci své životnosti), je třeba vyměnit celé
svítidlo.
Skupinové chování
Díky komunikačnímu vedení (K) je možné interní
skupinové propojení do sítě STEINEL
L910S, L910, L930S, L930. K tomu účelu
se vylomí krycí lamela v připojovacím prostoru.
(obr.4.2)
Do sítě může být vzájemně propojeno maxi-
málně 10 svítidel. Maximální délka komunikač-
ního vedení činí 50 m.
První svítidlo jedné skupiny, které zachytí
pohyb, ZAPNE celou skupinu. Nebude-li po
uplynutí časového nastavení zaznamenán další
pohyb, poslední svítidlo jedné skupiny VYPNE
celou skupinu.
Upozornění:
– Na komunikační vedení nesmí být přiloženo
žádné napětí. Nespínat žádná externí
zatížení!
– V rámci skupinového propojení do sítě
všechna svítidla reagují podle hodnot indivi-
duálně nastavených přepínačem DIP.
– V testovacím režimu není možné skupinové
propojení do sítě.
5. Montáž
• Zkontrolovat poškození uvšech konstruk-
čních dílů.
• Při poškození výrobek nepoužívat.
• Při montáži svítidla dbát, aby bylo upevněno
bez otřesů.
• Vhodné montážní místo vybrat při zohlednění
dosahu azachycení pohybu.
Postup při montáži
• Vypnout napájení elektrickým proudem
(obr.4.1)
• Vyznačit otvory kvrtání (obr.5.1)
• Vyvrtat otvory avložit hmoždinky (obr. 5.2)
• Vložit utěsňovací zátku (jen L910)
• Montáž usíťového přívodního vedení pod
omítku (obr.5.3)
• Montáž usíťového přívodního vedení na
omítku (obr.5.4)
• Připojit připojovací kabel
– Ochranný vodič (PE) připojit ke svorce
(E) (L910S, L910) (obr. 5.5)
– Ochranný vodič (PE) přívodního vedení
připojit ke svorce WAGO (L930S,
L930) (obr. 5.6)
• Provést nastavení ➜ „6. Funkce“
• Nasadit kryt svítidla a sešroubovat jej
spojistnými šrouby (obr.5.7)
Důležité:
Přesvědčte se, zda je kryt svítidla pevně
sešroubovaný.
• Zapnout napájení elektrickým proudem
(obr.5.7)
