4. Ligação elétrica
Esquema de circuitos elétricos (Fig. 4.1)
O cabo de alimentação elétrica é constituído
por um cabo de 3 condutores:
L = fase (geralmente preto, castanho ou
cinzento)
N = neutro (geralmente azul)
PE = condutor terra (verde/amarelo)
K = linha de comunicação (opcional)
(apenas L910S, L930S)
Em caso de dúvida, procure identificar os
cabos com um busca-polos; a seguir, volte a
desligar a tensão. A fase (L) e o neutro (N) são
ligados na barra de junção, e ocondutor terra
(PE) é ligado no terminal (E). (Fig. 5.5/5.6)
Importante:
Se as ligações forem trocadas, poderá ocorrer
mais tarde um curto-circuito no aparelho ou
na caixa de fusíveis. Nesse caso, os diversos
condutores terão de ser identificados e ligados
de novo. Na linha de alimentação pode estar
montado um interruptor de rede do tipo
"liga - desliga".

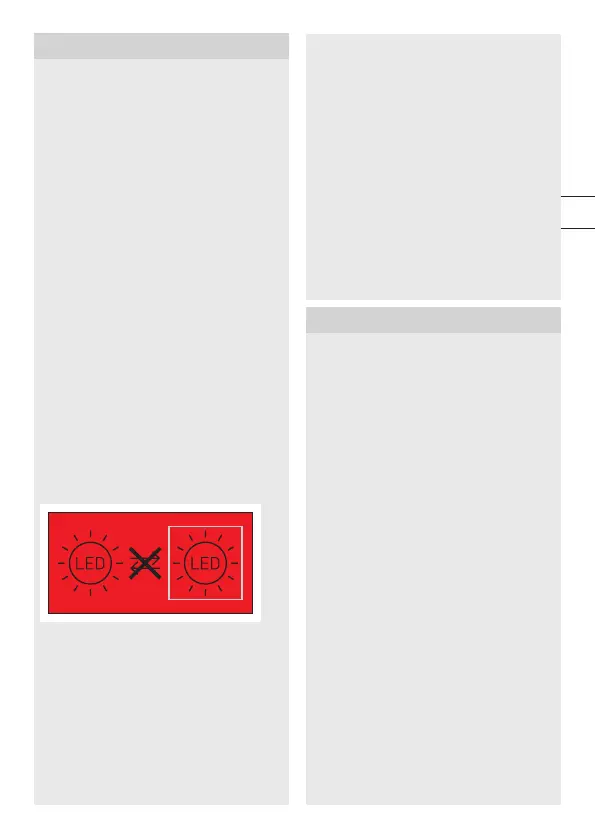

A fonte de luz desta armadura não pode ser
substituída, caso seja necessário substituí-la
(por ex. no fim da sua vida útil), terá de ser
substituído todo o equipamento.
Funcionamento em grupo
Através da linha de comunicação (K) é possível
fazer um encadeamento de grupos em rede
interno da STEINEL de L910S, L910, L930S,
L930. Para o efeito, parta a aba de cobertura
no compartimento de terminais. (Fig.4.2)
Podem estar no máx. 10 armaduras interli-
gadas. O comprimento máximo da linha de
comunicação é de 50m.
A primeira armadura de um grupo que detetar
movimento, "LIGA" o grupo inteiro. Se não for
detetado mais nenhum movimento depois de
ter decorrido o tempo predefinido, a última
armadura de um grupo "DESLIGA" o grupo
inteiro.
Nota:
– A linha de comunicação não pode ser
colocada sob tensão. Não ligue cargas
adicionais!
– No âmbito da interligação em rede, todas as
armaduras funcionam com base nos seus
valores individuais definidos pelo respetivo
interruptor DIP.
– No modo de teste não é possível fazer
interligação em rede.
5. Montagem
• Verifique todos os componentes para detetar
eventuais danos.
• Se detetar qualquer dano, não coloque o
produto em funcionamento.
• Ao montar a armadura, certifique-se de que
é montada à prova de trepidações.
• Escolha um local de montagem adequado,
tendo em conta o alcance e a deteção de
movimentos.
Passos para montagem
• Desligue a fonte de alimentação elétrica
(Fig.4.1)
• Marque os furos (Fig.5.1)
• Faça os furos e coloque as buchas (Fig. 5.2)
• Colocar bujão vedante (apenas L910)
• Montagem com cabo de alimentação
embutido (Fig.5.3)
• Montagem com cabo de alimentação
saliente (Fig.5.4)
• Ligue o cabo de alimentação
– Ligue o condutor terra (PE) ao terminal
(E) (L910S, L910) (Fig. 5.5)
– Ligue o condutor terra (PE) do cabo de
alimentação ao terminal WAGO
(L930S, L930) (Fig. 5.6)
• Proceda aos ajustes ➜ "6. Funcionamento"
• Assente o corpo da armadura e fixe-o com
os parafusos de fixação (Fig.5.7)
–
