4. Elektrisk anslutning
Kopplingsschema (bild 4.1)
Nätanslutningens matarledning består av en
3-ledarkabel:
L = Fas (oftast svart, brun eller grå)
N = Neutralledare (oftast blå)
PE = Skyddsledare (grön/gul)
K = Kommunikationsledning (valfri)
(endast L910S, L930S)
Vid osäkerhet, måste ledningarna identifieras
med en spänningsprovare; gör dem därefter
spänningsfria igen. Fas (L) och nolledare (N)
ansluts till anslutningsplinten, skyddsledare
(PE) ansluts till plinten (E). (bild 5.5/5.6)
Viktigt:
En förväxling av anslutningarna leder senare till
kortslutning i armaturen eller i säkringsskåpet.
I ett sådant fall måste de enskilda ledningarna
identifieras igen och anslutas på nytt. I nätan-
slutningens matarledning kan naturligtvis en
strömbrytare monteras för till- och frånkoppling.

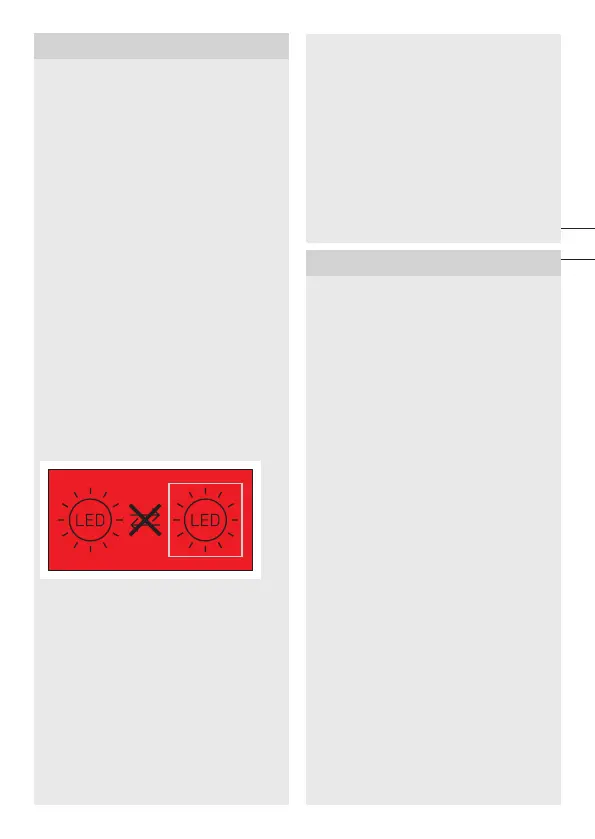

Armaturens ljuskälla kan inte bytas ut; om
ljuskällan ändå måste bytas ut (t.ex. när den är
uttjänt), så måste hela armaturen bytas ut.
Gruppreaktion
Via kommunikationsledningen (K) är en
sammankoppling med STEINELs L910S,
L910, L930S, L930 möjlig.
För detta trycker du ut skyddsfliken i kopplings-
utrymmet. (bild 4.2)
Max. 10 armaturer kan sammankopplas. Den
maximala längden på kommunikationsledningen
är 50m.
Den första armaturen i en grupp som registrerar
en rörelse tänder hela gruppen. Registreras
ingen ytterligare rörelse efter den inställda tiden,
släcker den sista armaturen i en grupp hela
gruppen.
Anmärkning:
– Kommunikationsledningen får inte ha någon
spänning. Inga externa laster får kopplas!
– Inom gruppstyrningen följer alla armaturer
sina individuella värden som är inställda med
en DIP-brytare.
– I testläge är en gruppstyrning inte möjlig.
5. Montage
• Kontrollera samtliga delar med avseende
på skador.
• Är produkten skadad får den inte tas i bruk.
• Armaturen måste monteras vibrationsfritt.
• Välj en lämplig montageplats med hänsyn till
räckvidden och rörelsedetekteringen.
Montagesteg
• Bryt spänningen (bild 4.1)
• Markera borrhålen (bild 5.1)
• Borra hål och sätt i pluggar (bild 5.2)
• Sätt i packningen (endast L910)
• Kabel infällt montage (bild5.3)
• Utanpåliggande kabel (bild5.4)
• Anslut nätkabeln.
– Anslut skyddsledaren (PE) till plinten (E)
(L910S, L910) (bild 5.5)
– Anslut matarledningens skyddsledare
(PE) till WAGO-plinten
(L930S, L930) (bild 5.6)
• Företa inställningarna ➜ "6. Funktion"
• Sätt på lampkupan och fixera den med
låsskruvar (bild 5.7)
Viktigt:
Se till att lampkupan sitter fast ordentligt.
• Slå till spänningen (bild 5.7)
