4. Allacciamento elettrico
Schema elettrico (Fig. 4.1)
Il cavo di collegamento alla rete ha 3 fili.
L = filo di fase (di prevalenza nero,
marrone o grigio)
N = filo neutro (nella maggior parte dei casi blu)
PE = conduttore di terra (verde/giallo)
K = linea di comunicazione (optional)
(solo L910S, L930S)
In caso di dubbio occorre identificare le linee di
alimentazione elettrica con un indicatore di ten-
sione e poi disinserire nuovamente la tensione.
Fase (L) e filo neutro (N) vengono collegati al
morsetto di allacciamento, conduttore di terra
(PE) al morsetto (E). (Fig. 5.5/5.6)
Importante:
Uno scambio dei collegamenti provoca un suc-
cessivo corto circuito nell'apparecchio o nella
valvoliera. In questo caso le singole linee di
alimentazione elettrica devono essere reidenti-
ficate e quindi collegate a nuovo. Ovviamente
nel cavo di collegamento alla rete può essere
installato un interruttore di rete per l'accensione
e lo spegnimento.

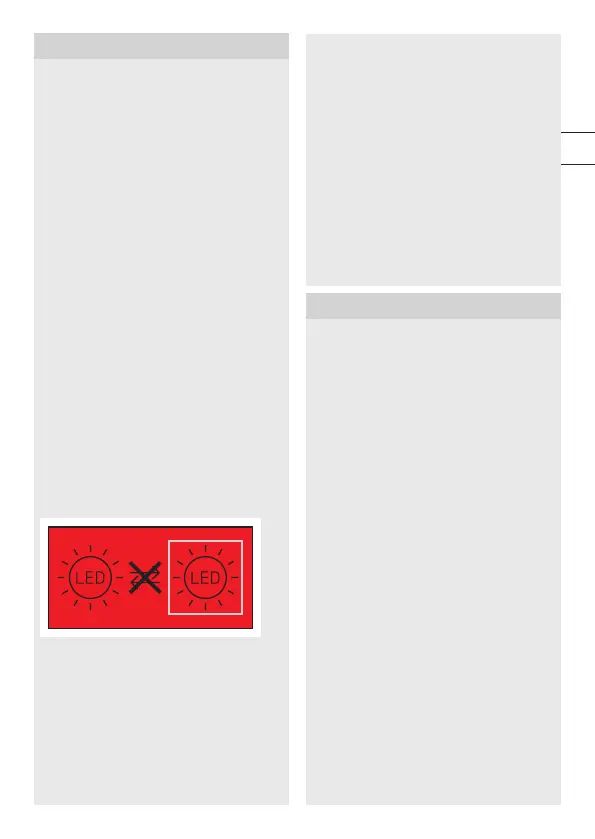

La sorgente luminosa di questa lampada non
è sostituibile; in caso ciò fosse necessario,
per es. alla fine della sua durata utile, occorre
cambiare l'intera lampada.
Comportamento in gruppo
Attraverso la linea di comunicazione (K) è pos-
sibile un collegamento in rete interno di gruppi
STEINEL di L910S, L910, L930S, L930. A
tale scopo staccare la linguetta di copertura che
si trova nel vano cablaggi. (Fig.4.2)
Si possono collegare tra loro in rete fino a
10lampade. La lunghezza massima della linea
di comunicazione è di 50 m.
La prima lampada di un gruppo che rileva
movimento accende l'intero gruppo. Se dopo
la scadenza del periodo di accensione non
viene rilevato nessun altro movimento, l'ultima
lampada di un gruppo che rileva movimento
spegne l'intero gruppo.
Avvertenza:
– La linea di comunicazione non deve essere
messa sotto tensione. Non si devono attivare
carichi esterni!
– All'interno del collegamento in rete di gruppi
tutte le lampade seguono i loro valori impo-
stati individualmente tramite interruttori DIP.
– Nella modalità test non è possibile un colle-
gamento in rete di gruppi.
5. Montaggio
• Controllare tutti i componenti per verificare
se presentano danneggiamenti.
• In caso di danni non mettere in funzione il
prodotto.
• Nel montaggio della lampada si deve
provvedere a fissarla in modo tale che non si
generino vibrazioni.
• Scegliere un luogo di montaggio adeguato
tenendo conto del raggio d'azione e del
rilevamento del movimento.
Fasi di montaggio
• Staccare l'alimentazione di corrente
(Fig. 4.1)
• Segnare i punti in cui si eettueranno i fori
(Fig. 5.1)
• Eettuare i fori e inserire i tasselli (Fig. 5.2)
• Inserire il tappo di tenuta (solo L910)
• Montaggio nel caso di conduttore incassato
(Fig.5.3)
• Montaggio nel caso di conduttore in super-
ficie (Fig.5.4)
• Collegare il cavo di allacciamento
– Collegare il conduttore di terra (PE) sul
morsetto (E) (L910S, L910) (Fig. 5.5)
– Collegare il conduttore di terra (PE) della
linea di collegamento al morsetto WAGO
(L930S, L930) (Fig. 5.6)
• Eettuare le dovute impostazioni
➜ "6. Funzionamento"
• Applicare l'involucro della lampada e avvitar-
lo con viti di sicurezza (Fig. 5.7)
