59
Epäselvissä tapauksissa johdot on tunnistet-
tava jännitteenkoettimella; kytke sen jälkeen
jälleen jännitteettömäksi. Vaihe (L) ja nollajohdin
(N) liitetään kytkentäliittimeen, suojamaajohdin
(PE) liitetään liittimeen (E). (kuva 5.5/5.6)
Tärkeää:
Liitäntöjen vaihtuminen keskenään johtaa oiko-
sulkuun laitteessa tai sulakekotelossa. Tässä
tapauksessa yksittäiset johdot on tunnistettava
ja yhdistettävä uudelleen. Verkkojohtoon
voidaan asentaa virtakytkin virran kytkemiseksi
ja katkaisemiseksi.

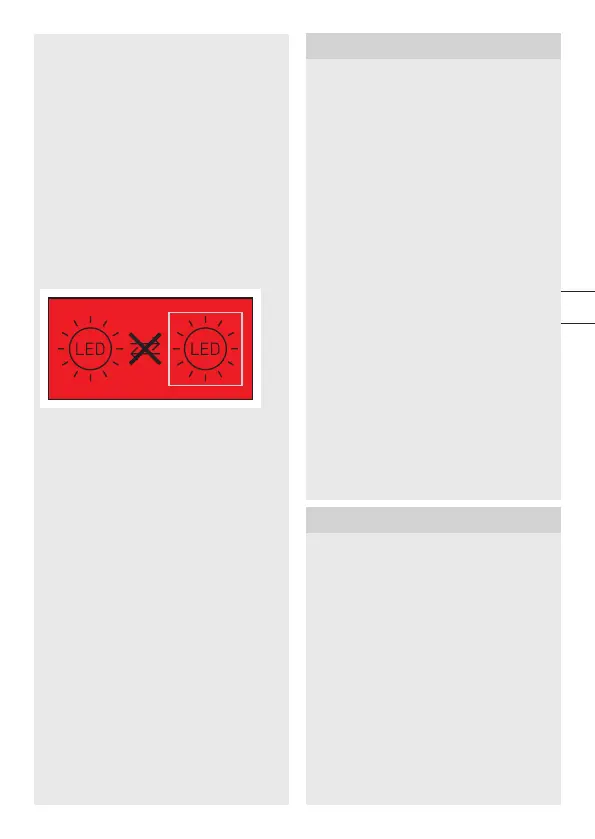

Tämän valaisimen valonlähdettä ei voi vaihtaa;
koko valaisin on vaihdettava uuteen, jos
valonlähde ei enää toimi (esim. sen käyttöiän
päätyttyä).
Ryhmäkäyttäytyminen
Tietoliikennejohdon (K) avulla valaisimet
L910S, L910, L930S, L930 voidaan kytkeä
sisäiseen STEINEL-ryhmään. Riko sitä varten
suojus kytkentätilassa. (Kuva4.2)
Ryhmään on mahdollista kytkeä enintään
10valaisinta. Tietoliikennejohto saa olla
enintään 50 m pitkä. Ryhmän ensimmäinen
liikkeen havaitseva valaisin kytkee koko ryhmän
PÄÄLLE. Jos kytkentäajan asetuksen kuluttua
loppuun ei tunnisteta liikettä, ryhmän viimeinen
valaisin kytkee koko ryhmän POIS PÄÄLTÄ.
Huomautus:
– Tietoliikennejohdossa ei saa olla jännitettä.
Älä kytke ulkoisia kuormia!
– Kaikki valaisinryhmään kuuluvat valaisimet
noudattavat niille yksilöllisesti DIP-kytkimellä
asetettuja arvoja.
– Kytkeminen ryhmään ei ole mahdollista
testaustilassa.
5. Asennus
• Tarkista, että missään komponentissa ei ole
vaurioita.
• Älä ota tuotetta käyttöön, jos siinä on
vaurioita.
• Valaisimen asennuksessa on varmistetta-
va, että valaisin kiinnitetään tärinättömään
paikkaan.
• Valitse sopiva kiinnityspaikka, ota valinnassa
huomioon toimintaetäisyys ja toiminta-alue.
Asennuksen vaiheet
• Katkaise virta (kuva4.1)
• Merkitse reiät (kuva5.1)
• Poraa reiät ja aseta tulpat (kuva5.2)
• Aseta tiivistystulpat (vain L910)
• Johdon uppoasennus (kuva5.3)
• Johdon pinta-asennus (kuva5.4)
• Liitä liitäntäkaapeli
– Liitä suojamaajohdin (PE) liittimeen (E)
(L910S, L910) (kuva 5.5)
– Liitä johdon suojamaajohdin (PE) WAGO-
liittimeen (L930S, L930) (kuva 5.6)
• Tee asetukset ➜ "6. Toiminta"
• Aseta valaisinrunko ja kiinnitä kiinnitysruuveilla
(kuva5.7)
Tärkeää:
Varmista, että valaisinrunko on kiinnitetty hyvin.
• Kytke virta päälle (kuva5.7)
6. Toiminta
Toiminnot voidaan säätää tunnistinmalleille
L910S, L930S.
Tehdasasetus: kaikki DIP-kytkimet OFF
Valaisin voidaan ottaa käyttöön, kun se on
asennettu. Kaikki ennalta ohjelmoidut toiminnot
kytketään DIP-kytkimien 1–6 avulla. (Kuva6.1)
DIP 1: tehostevalo
OFF = tunnistinkäyttö päävalo / pehmeä
kytkentä
ON = tehostevalo asetetusta hämäryysta-
sosta alkaen, päävalo tunnistimen
kautta
