64
til kroneklemmen, jordleder (PE) kobles til
klemmen (E). (ill. 5.5/5.6)
OBS:
Forveksles koblingene, fører dette senere til
kortslutning i apparatet eller i sikringsskapet. I
så tilfelle må de enkelte ledningene identifiseres
og kobles til på nytt. Det kan selvsagt monte-
res en bryter på nettledningen til å slå av og på

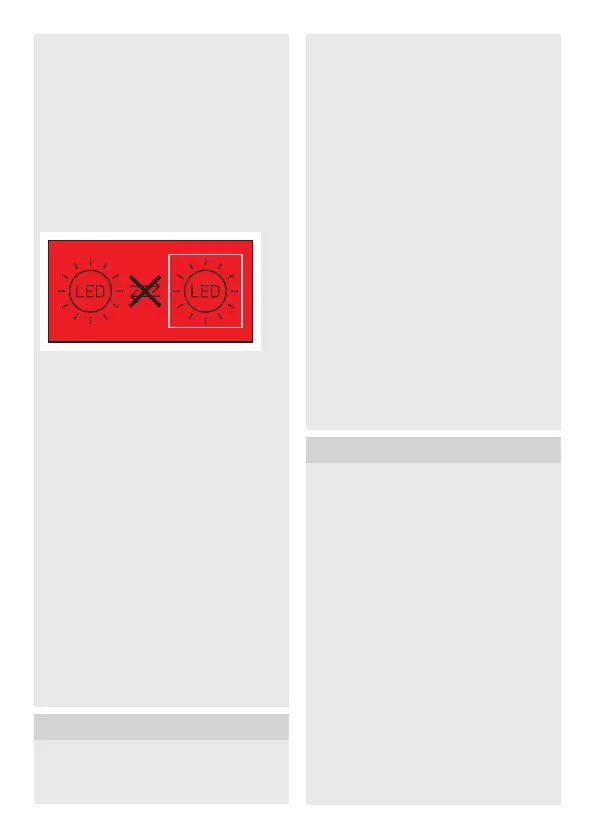

Lyskilden i denne lampen kan ikke skiftes ut.
Dersom lyskilden skal erstattes (f.eks. mot
slutten av levetiden), må hele lampen skiftes ut.
Gruppereaksjon
Med kommunikasjonsledningen (K) kan
L910S, L910, L930S, L930 kobles sammen
i en STEINEL-intern gruppe. Trykk ut lasken i
tilkoblingsrommet (ill.4.2).
Det kan kobles maks. 10 lamper sammen.
Maks. lengde på kommunikasjonsledningen
er 50 m.
Den av lampene i en gruppe som registrerer
en bevegelse først, slår hele gruppen PÅ.
Registreres ingen videre bevegelser etter at
innstilt tid er omme, slår den siste lampen i en
gruppe hele gruppen AV.
NB:
– Kommunikasjonsledningen må ikke tilføres
spenning. Ekstern ballast skal ikke tilkobles!
– Innenfor den sammenkoblede gruppen følger
alle lamper sine individuelle verdier, innstilt
via DIP-bryter.
– Gruppesammenkobling er ikke mulig i
testmodus.
5. Montering
• Kontroller alle komponenter for skader.
• Ikke ta produktet i bruk dersom det er
skadet.
• Påse at lampen monteres slik at den ikke
kan vibrere.
• Velg et egnet monteringssted og ta hensyn til
rekkevidde og bevegelsesregistrering.
Fremgang ved montering:
• Slå av strømtilførselen (ill. 4.1)
• Tegn borehull (ill.5.1)
• Bor hull og sett inn plugger (ill.5.2)
• Sett inn tetningsplugger (kun L910)
• Montering ved skjult ledningsføring (ill.5.3)
• Montering ved åpen ledningsføring (ill.5.4)
• Koble til ledningen
– Koble jordlederen (PE) til klemmen (E)
(L910S, L910) (ill. 5.5)
– Koble jordlederen (PE) for tilførselsled-
ningen til WAGO-klemmen
(L930S, L930) (ill. 5.6)
• Foreta innstillinger ➜ «6. Funksjon»
• Sett på lampehuset og skru det fast med
sikringsskruene (ill.5.7)
Viktig:
Forviss deg om at lampehuset er skrudd godt
fast.
• Slå på strømtilførselen (ill.5.7)
6. Funksjon
Funksjonene kan stilles inn for sensorvariantene
L910S og L930S.
Fabrikkinnstilling: alle DIP-brytere OFF
Når lampen er installert, kan den tas i drift.
Alle forhåndsprogrammerte funksjoner utføres
via DIP-bryterne 1 til 6. (ill.6.1)
DIP 1: Eektlys
OFF = sensordrift hovedlys/softstart
ON = eektlys fra innstilt skumringsverdi,
hovedlys via sensor
DIP 2: Nattsparemodus eektlys
OFF = eektlys PÅ hele natten
ON = eektlys PÅ halve natten avhengig av
posisjonen som er valgt ved DIP 1
DIP 3: Skumringsinnstilling
OFF = 20 lux
ON = 2 lux
