elektriksiz hale getirin. Faz (L) ve nötr kablosu
(N) avize terminaline bağlanmalıdır; topraklama
kablosu (PE) ise (E) terminaline bağlanır.
(Şek. 5.5/5.6)
Önemli:
Bağlantıların karıştırılması, daha sonra cihazda
veya sigorta kutusunda kısa devreye neden olur.
Bu durumda, kabloların hepsini tekrar tanımla-
mak ve yeniden birleştirmek zorundasınız. Elektrik
besleme kablosuna, açma ve kapama için uygun
bir elektrik anahtarı tesis edilebilir.

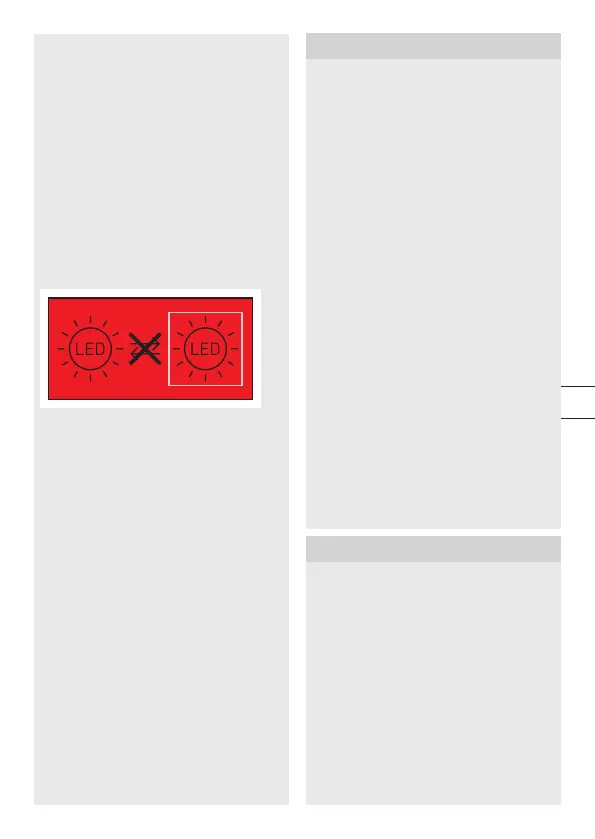

Bu lambanın ışık kaynağı değiştirilemez;
ışık kaynağının değiştirilmesi gerektiğinde
(örn. çalışma ömrü sona erdiğinde), komple
lambanın yenilenmesi gerekir.
Grup davranışı
İletişim kablosu (K) üzerinden, L910S, L910,
L930S, L930 lambalar ile bir STEINEL dahili
grup ağı kurulması mümkündür.Bunun için,
bağlantı bölümündeki kapama dilini kırıp çıkarın.
(Şek. 4.2)
Maksimum 10 lamba birbiriyle ağ oluşturabilir.
İletişim hattının maksimum uzunluğu 50 m
olabilir.
Bir grup içindeki ilk lamba, hareket algıladığında
toplam grubu AÇIK konumuna getirir Ayarlanan
süre sona erdiğinde başka bir hareket algılan-
mıyorsa, bir grup içindeki son lamba toplam
grubu KAPALI konumuna getirir
Not:
– İletişim hattı üzerine elektrik verilemez. Harici
yükleri çalıştırmayın!
– Grup ağı dahilinde tüm lambalar, DIP anahtarı
yardımıyla kendilerine göre ayarlanan değerleri
izler.
– Test modunda bir grup ağı kurulması mümkün
değildir.
5. Montaj
• Bütün yapı parçalarında hasar kontrolü yapın.
• Hasarlar olduğunda, ürünü işletime almayın.
• Lambanın montaj sırasında, titreşime maruz
kalmayacak şekilde sabitlenmesine dikkat
edilmelidir.
• Erişim menzilini ve hareketlerin algılanmasını
göz önüne alarak, uygun montaj yerini seçin.
Montaj adımları
• Elektrik beslemesini kapatın (Şek.4.1)
• Delik yerlerini işaretleyin (Şek. 5.1)
• Delikleri delin ve dübelleri yerleştirin (Şek.5.2)
• Tapayı yerleştirin (sadece L910)
• Sıva altı besleme kablosu ile montaj
(Şek.5.3)
• Sıva üstü besleme kablosu ile montaj
(Şek.5.4)
• Bağlantı kablosunu bağlayın
– Topraklama hattını (PE), (E) terminaline
bağlayın (L910S, L910) (Şek. 5.5)
– Besleme kablosunun topraklama hattını
(PE), WAGO terminaline bağlayın
(L930S, L930) (Şek. 5.6)
• Ayarları yapın ➜ "6. Fonksiyon"
• Lamba gövdesini yerleştirin ve emniyet
vidaları ile sabitleyin (Şek.5.7)
Önemli:
Lamba gövdesinin sıkıca vidalandığından emin
olun.
• Elektrik beslemesini açın (Şek.5.7)
6. Fonksiyon
Fonksiyonlar, sensör varyasyonları L910S,
L930S için ayarlanabilir.
Fabrika ayarı: tüm DIP anahtarları OFF
Kurulumu takiben lamba devreye alınabilir.
Önceden programlanmış olan tüm fonksiyonlar,
DIP anahtarları 1 ila 6 tarafından üstlenilir.
(Şek. 6.1)
DIP 1: Efekt ışığı
OFF = Ana ışık/Yumuşak başlatma Sensörlü
işletim
