LEGENDE:
1– Luftfilter
2– Verminderer (Druckregler)
3– Manometer
4– Druckwächter
5– Magnetventil
An den Luftfilter auf dem rückseitigen Paneel von
THOR muss ein um 5 bar (5-5,5 bar) höherer Druck
und ein Mindestdurchsatz von 100 l/min.angewandt
werden. Der Druck darf keineswegs die 6 bar
überschreiten. Der Druckregler 2 ist schon vom
Hersteller auf 4,8 bar eingestellt worden. Den Druck
durch Betätigen des Lufttest-Druckknopfs auf dem
Vorderpaneel kontrollieren und sich überzeugen, dass
das Manometer 4,8 bar anzeigt. Für den Fall, dass es
notwendig sein sollte, den Druck zu regulieren,
verweisen wir auf die im Abschnitt
STÖRUNGSSUCHE beschriebene Prozedur.
Es ist darauf zu achten, dass die pneumatischen
Anschlussleitungen nirgends geknickt oder zu lang
sind, da dies zu Problemen während des
Schnittprozesses führen könnte.
Bei einem Luftdruck unter 3 bar hemmt der
Druckwächter den Betrieb des Generators, da dieser
ungenügend ist, um ein einwandfreies Funktionieren
zu gewährleisten.

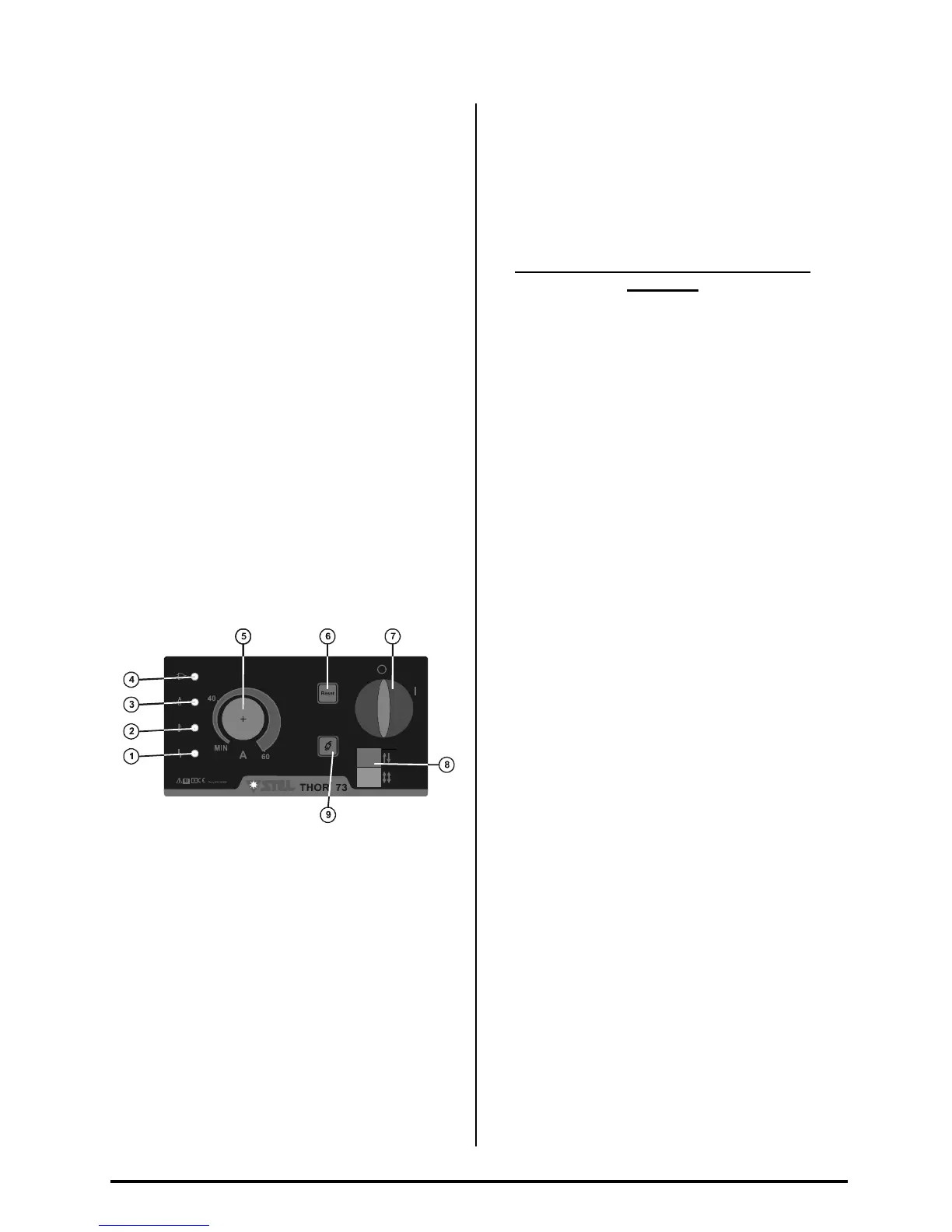

BESCHREIBUNG DER
FRONTBLENDE
1 Led Alarm Schutzeinrichtung
2 Led Übertemperatur
3 Led Luft gegeben
4 Led Maschine unter Spannung
5 Schnittstromregulierung
6 RESET-Druckknopf
7 ON-/OFF-Schalter
8 Schalter Hand-/Automatikbetrieb
9 Lufttest-Druckknopf
BETRIEBNAHME
Der Bediener darf die Maschine erst dann in
Betrieb nehmen, wenn er das Handbuch in all
seinen Teilen gelesen und verstanden hat. Je nach
Art der durchzuführenden Schnitte müssen die
nachstehend beschriebenen Bearbeitungsphasen
befolgt werden.
Anweisungen und Funktionen
- Schneidstromeinstellung-stufenlos (5):
Schneiddicke einstellung nach dem anweisen
- Auf der Frontplatte - Einschalten (7)
- Die grüne LED (4) leuchtet (gerät aktiviert!
- Die grüne LED (3) leuchtet (Pressluft bereit zum
Schneiden)
-Die röte LED (1) leucite
ACHTUNG: den RESET-Druckknopf (6)
betätigen
-Die rote Led (1) geht aus.
-Die gelbe Led (3) zeigt mit ihrem Nichtaufleuchten
an, dass die Betriebstemperatur des THORs
innerhalb normaler Werte liegt.
-Mit dem GAS-TEST-Druckknopf (9) sicherstellen,
dass die Druckluft richtig eingestellt ist.
-Das positive Kabel (11) fest mit dem zu
schneidenden Teil verbinden. (MERKE: die Zange
keineswegs an das Teil des abzuschneidenden
Werkstückteils anschließen!).
-Das Gerät ist nun betriebsbereit. Wenn man mit
der Arbeit beginnen will, den Brenner auf dem zu
schneidenden Werkstück positionieren und den
sich auf dem Brenner selbst befindlichen
Druckknopf betätigen.
-Der Bogen greift nun auf das zu schneidende
Werkstück über. Den Brenner in die gewünschte
Richtung bewegen und zwar mit einer
Geschwindigkeit, die eine gute Schnittqualität
gewährleistet.
-Am Ende des Schnitts den Brennerdruckknopf
auslassen, um den Bogen abzustellen; die Luft tritt
für weitere 15” aus, um die Brennerteile
abzukühlen.
SCHNITT:
- Den Pilotbogen nicht in der Luft zünden, wenn
keine Notwendigkeit dazu besteht. Hierdurch wird
nämlich die Lebensdauer der Düse erheblich
beeinträchtigt.
- Mit dem Schneiden am Rand des Werkstücks
beginnen bis es gelingt, dieses zu durchdringen.
- Während des Schneidens sicherstellen, dass die
Spritzer aud dem unteren Bereich des Werkstücks
austreten. Sollten sie aus dem oberen Bereich
austreten, so deutet dies darauf hin, dass man den
Brenner zu schnell führt oder dass die notwendige
Leistung fehlt, um das Werkstück durchzubohren.
- Den Brenner vertikal halten und den Bogen längs
der gesamten Schnittlinie beobachten. Wenn man
das Werkstück leicht mit dem Brenner streift, kann
ein regulärer Schnitt beibehalten werden.
- Beim Schneiden von dünnen Materialien, die
Leistung so lange herabsetzen, bis die beste
Schnittqualität erreicht ist.
DURCHSTECHUNG:
- Den Brenner vor dem Betätigen des
Brennerdruckknopfs ca. 1 mm vom Werkstück
entfernt halten. Man verlängert so die
