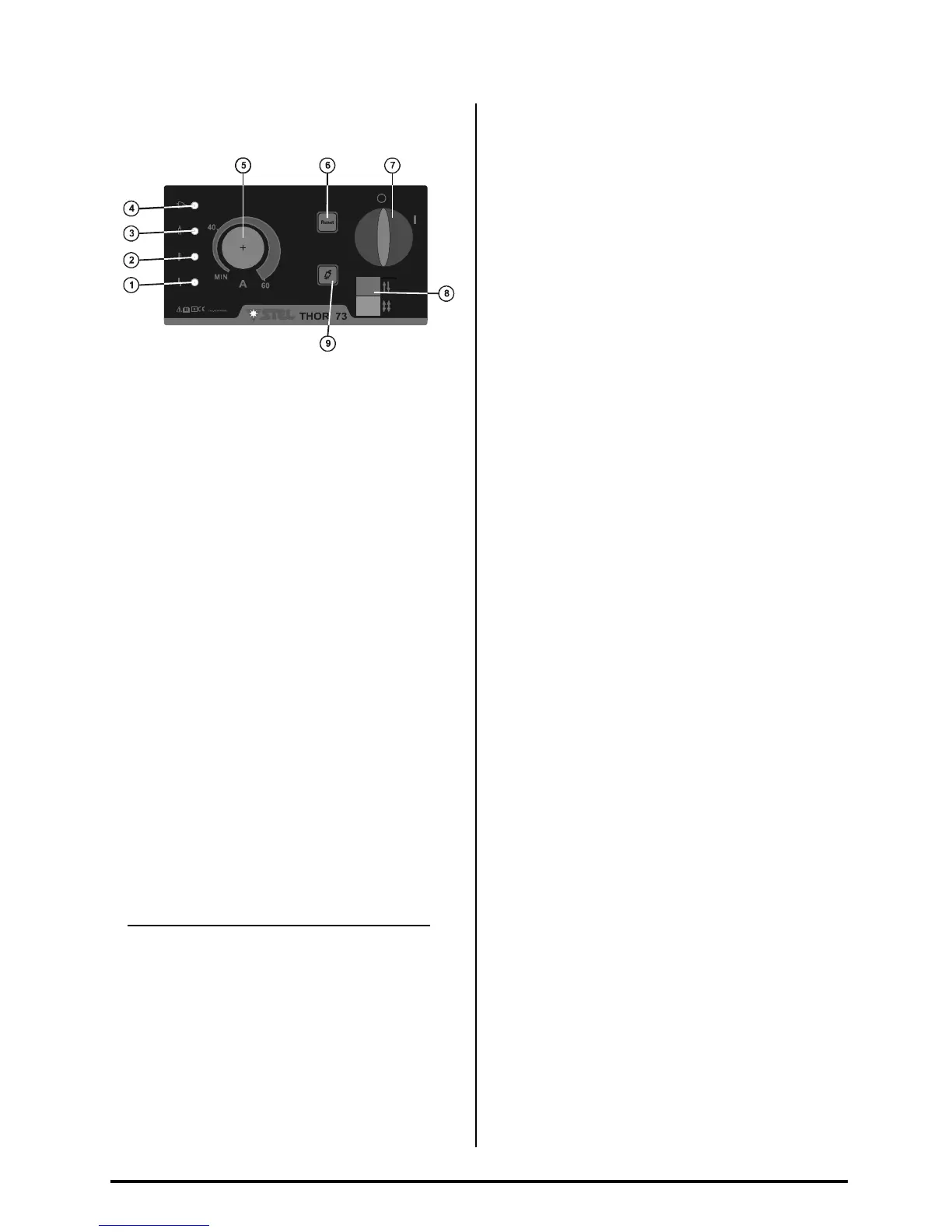

DESCRIZIONE PANNELLO
FRONTALE
1 Led allarme protezione
2 Led sovratemperatura
3 Led presenza aria
4 Led macchina sotto tensione
5 Regolazione corrente di taglio
6 Pulsante RESET
7 Interruttore ON-OFF
8 Interruttore manuale/automatico
9 Pulsante test aria
MESSA IN OPERA
L’operatore addetto durante l’utilizzo della
macchina deve obbligatoriamente porsi nel lato
anteriore della stessa onde evitare che i fumi
prodotti dal taglio vengano aspirati (Attraverso le
aperture di aerazione frontali e laterali) all’interno
della macchina dai ventilatori di raffreddamento.
Fare riferimento per le istruzioni di seguito
riportate alla figura 1:
- Con il potenziometro di regolazione della corrente
di uscita (5), impostare un valore adeguato allo
spessore da tagliare ed in accordo con la portata
della linea.
- Commutare l’interruttore posto nel pannello
anteriore (7).
- si accenderà il Led verde (4) (macchina sotto
tensione).
- si accenderà il Led verde (3) ad indicare la
presenza di aria compressa nel circuito aria.
- Il Led rosso (1) è acceso;
ATTENZIONE premere il pulsante RESET(6)
-Il Led rosso si spegne (1)
-Il Led giallo (3) spento significa che la
temperatura di funzionamento del generatore è nei
valori normali.
-Con il pulsante TEST GAS (9) verificare che la
pressione dell’aria compressa sia impostata
correttamente.
- Collegare il cavo positivo (Cavo Massa)
saldamente al pezzo da tagliare. (N.B: non
attaccare la pinza alla parte di materiale che verrà
staccata con il taglio).
- Il generatore è ora pronto per lavorare. Quando si
vuole iniziare, posizionare la torcia sul pezzo da
tagliare e premere il pulsante posto sulla torcia
stessa.
- Ora l’arco viene trasferito al pezzo da tagliare.
Muovere la torcia secondo la direzione desiderata
con una velocità che assicuri una buona qualità di
taglio.
- Quando il taglio è terminato, rilasciare il pulsante
torcia per spegnere l’arco; si avrà uscita dell’aria
per 15” per poter raffreddare le parti della torcia.
CONSIGLI DI TAGLIO:
- Non innescare l’arco pilota in aria se non c’è la
necessità. Questo provoca una sensibile riduzione
della durata dell’ugello.
- Partire con il taglio dal bordo del pezzo da
tagliare finché non si riesce a perforarlo.
- Verificare che durante il taglio i lapilli escano
dalla parte inferiore del pezzo. Se escono dalla
parte superiore vuol dire che si sta muovendo la
torcia troppo velocemente o che non si ha la
potenza necessaria per forare il pezzo.
- Tenere la torcia in posizione verticale ed
osservare l’arco lungo la linea di taglio.
Trascinando leggermente la torcia sul pezzo, si
può mantenere un taglio regolare.
- Quando si tagliano materiali sottili, ridurre la
potenza fino ad avere la migliore qualità di taglio.
CONSIGLI PER LA PERFORAZIONE:
- Tenere la torcia circa ad 1 mm. di distanza dal
pezzo da tagliare prima di premere il pulsante
torcia. Si allunga così la vita dell’ugello.
- Iniziare il taglio con un piccolo angolo piuttosto
che con una posizione verticale della torcia.
Questo permette al metallo fuso di uscire da un
lato piuttosto che schizzare indietro verso l’ugello,
proteggendo così l’operatore dai lapilli ed
aumentando la vita dell’ugello stesso.
- Impugnare la torcia rivolta lontano dal proprio
corpo e lentamente portarla in posizione verticale.
(Importante quando si tagliano spessori sottili).
Assicurarsi che la torcia sia puntata lontano da Voi
e dalle persone attorno a Voi per evitare danni
provocati da lapilli di metallo fuso.
- Quando il foro è completato procedere col taglio.
MALFUNZIONAMENTI COMUNI DURANTE IL
TAGLIO:
Il pezzo non è completamente forato.
Le cause possono essere:
- La corrente è troppo bassa.
- La velocità di taglio è troppo alta.
- I componenti della torcia sono consumati.
- Il pezzo da tagliare ha uno spessore troppo
grosso.
Presenza di materiali di scarto sul fondo del taglio.
Le cause possono essere:
- La velocità di taglio è troppo bassa.
- I componenti della torcia sono consumati.
- La corrente è troppo alta.
