6932200010
14
b) SCHWEISSLEISTUNG
Symbol für den Arbeitsprozess
Symbol für Schweißgeräte, die für den Einsatz in
Umgebungen mit hohem Elektroschockrisiko,
geeignet sind.
Symbol für den Schweißstrombereich
Zugeteilte Leerlaufspannung (Betriebsspannung)
Schweißstrombereich
Wert des Unterbrechungszykluses (in 10 Minuten)
Wert des zugeteilten Schweißstrombereichs
Wert der genormten Lastspannung
c) STROMZUFÜHRUNG
Symbol der Stromzuführung (Anzahl der Phasen
und Frequenz)
Zugewiesene Netzspannung
Bemessungswert der maximalen Netzspannung
Bemessungswert der effektiven Netzspannung
(gibt die Netzabsicherung an)
d) WEITERE EIGENSCHAFTEN
Schutzart.
MONTAGE
INSTALLATION
Dieses Klasse A Gerät ist nicht zum Betrieb in
häuslicher Umgebung vorgesehen, in der der
Strom vom öffentlichen Niederspannungsnetz zur
Verfügung gestellt wird. Dort können mögliche
Schwierigkeiten auftreten, die elektromagnetische
Verträglichkeit auf Grund von leistungsgeführten
und gestrahlten Störgrößen zu gewährleisten.
Dieses Gerät stimmt nicht mit IEC 61000-3-12
überein. Sollte das Gerät an ein öffentliches
Niederspannungsnetz angeschlossen werden, liegt
es in der Verantwortung des Monteurs oder des
Gerätenutzers, Rücksprache mit den Mitarbeitern
des Verteilungsnetzes zu halten, ob das Gerät
angeschlossen werden kann.Der einwandfreie
Betrieb des Geräts wird durch eine korrekte
Inbetriebnahme gewährleistet, deshalb müssen
Sie wie folgt vorgehen:
- Stellen Sie das Gerät so auf, dass nichts die
Luftzirkulation, die durch den eingebauten Lüfter
gesichert wird, behindert. Die inneren Bauteile
benötigen eine ausreichende Kühlung.
- Stellen Sie sicher, dass der Lüfter keine
Ablagerungen oder Staub in das Gerät einsaugt.
- Vermeiden Sie Stöße und Scheuern und setzen
sie das Gerät niemals Spritzwasser, exzessiven
Hitzequellen oder anderen bnormalen Situationen
aus.
NETZSPANNUNG
Das Gerät arbeitet mit einem Toleranzbereich von
20% der Nennspannung (Beispiel: Nennspannung
400V, Mindestspannung 320V, Höchstspannung
480V).Thor 73 Fuse 16A
ANSCHLUSS
- Bevor Sie den elektrischen Anschluss zwischen
dem Schweißgerät und dem Leitungsschalter
herstellen, stellen Sie sicher, dass der Schalter auf
Aus steht.
- Die Verteilertafel muss mit den Vorschriften im
Bestimmungsland des Gerätegebrauchs
übereinstimmen.
- Die Netzversorgung muss für die industriellen
Anforderungen geeignet sein.
- Bei der Verwendung von langen
Verlängerungskabel, ist das Kabel
Kerndurchmesser Größe relevant zu den Schweiß-
Maschine für eine optimale Leistung- Die
Leistungsaufnahme Steckdose von der
Netzspannung, muss ein Schalter mit 'langsam
brennende' Sicherung (en) zur Verfügung gestellt.
- Im Falle einer Beschädigung der Netzkabel,
Ersatz oder Reparatur kann nur von einer
qualifizierten Person in einer zugelassenen
Service-Center vorgenommen werden.
ERDUNG
- Um den Anwenderschutz sicher zu stellen, muss
das Gerät korrekt an die Erdungsanlage
angeschlossen werden.
(INTERNATIONALE SICHERHEITSVORSCHRIFTEN)
- Um Entladungen bei versehentlichem Kontakt mit
geerdeten Objekten zu vermeiden, ist es
unentbehrlich für eine gute Erdung, unter
Verwendung der grün-gelben Leitung im Netzkabel
zu sorgen.
- Das Gehäuse (welches leitfähig ist), ist elektrisch
mit der Erdungsleitung verbunden; ist das Gerät
nicht entsprechend geerdet, kann dies zu einem,
für den Anwender sehr gefährlichen, Elektroschock
führen.
ANSCHLUSS AN DIE PNEUMATIK:
DAS Gerät THOR verwendet Druckluft als Gas für das
Plasma. Es kann daher jede Druckluftflasche oder von
einem Kompressor kommende Luft Verwendung
finden. Die Luft muss frei von Schmutzpartikeln, wie Öl
oder anderen verunreinigenden Agenzien sein. Damit
am Brenner die richtige Luftmenge gegeben ist, ist ein
Druckregler vorgesehen.

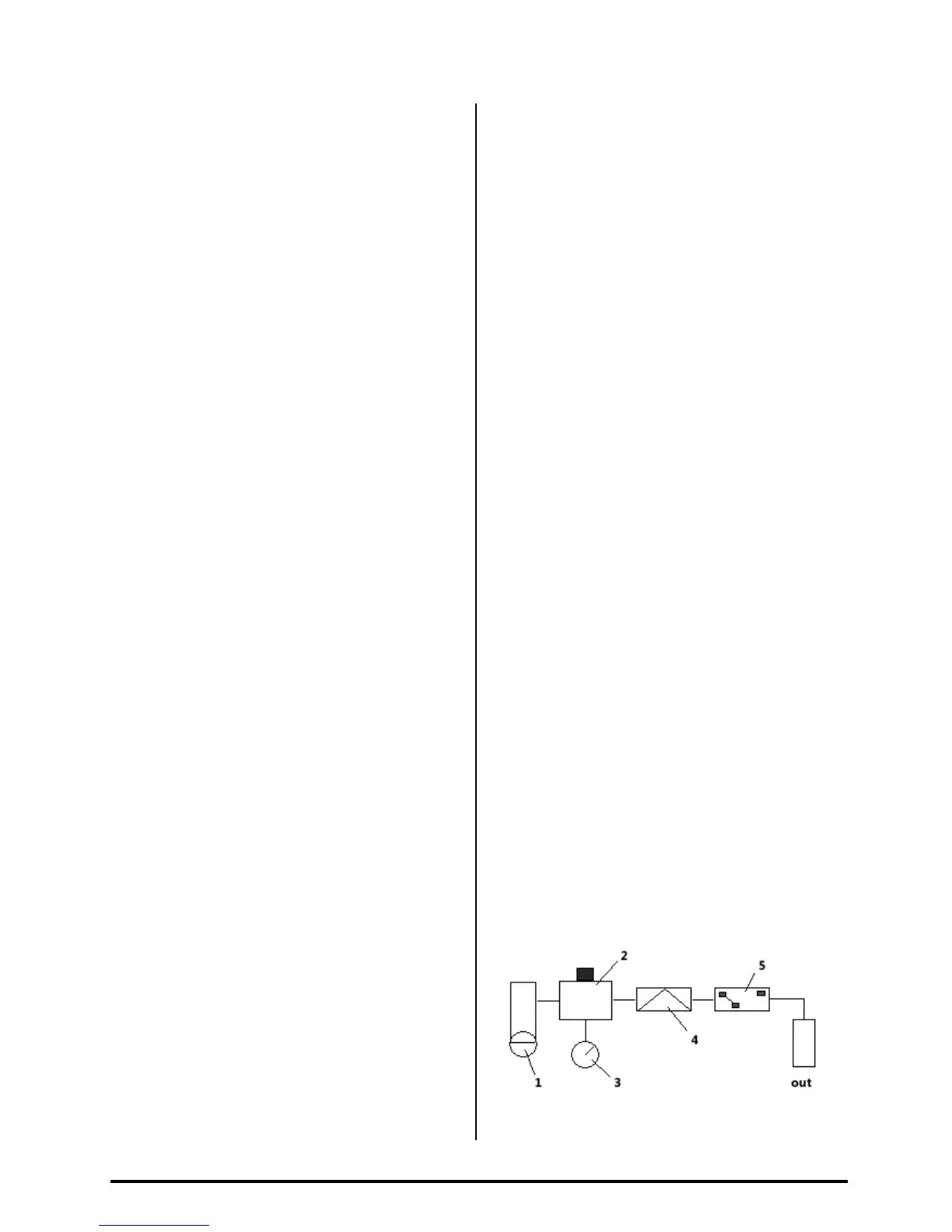

LUFTKREISLAUF: für die Bestandteile des
Luftkreislaufs verweisen wir auf ABB.
