INSTALLAZIONE
ATTENZIONE:
Questa apparecchiatura in CLASSE A non e’
destinata all’uso in ambienti residenziali dove la
potenza elettrica e’ fornita dal sistema pubblico di
alimentazione a bassa tensione. Ci possono
essere potenziali difficoltà a garantire la
compatibilità elettromagnetica di questi ambienti a
causa di disturbi condotti e irradiati. Questo
generatore non rispetta i limiti della IEC 61000-3-
12. Se collegato alla rete BT industriale pubblica è
responsabilità dell'installatore o dell'utilizzatore
assicurarsi, previa consultazione dell'Ente
distributore, se lo stesso è collegabile.
Il buon funzionamento del generatore è assicurato da
un’ adeguata installazione; è necessario quindi:
- Sistemare la macchina in modo che non sia
compromessa la circolazione d’ aria assicurata dal
ventilatore interno .
- Evitare che i ventilatori immettano nella macchina
depositi o polveri.
- E’ bene evitare urti, sfregamenti, ed in maniera
assoluta l’ esposizione a stillicidi, fonti di calore
eccessive, o comunque situazioni anomale.
TENSIONE DI RETE
Il generatore funziona per tensioni di rete che si
discostano fino al +/-20% dal valore nominale
(Tensione nominale 400V, tensione minima 320V,
tensione massima 480V). Thor 73 Fuse 16A
COLLEGAMENTO
- Prima di effettuare connessioni elettriche tra il
generatore di corrente e l’ interruttore di linea,
accertarsi che quest’ ultimo sia aperto.
- Il quadro di distribuzione deve essere conforme alle
normative vigenti nel paese di utilizzo.
-L’ impianto di rete deve essere di tipo industriale.
-Predisporre una apposita spina che preveda
l’alloggiamento dei conduttori del cavo di
alimentazione.
-Per i cavi più lunghi maggiorare opportunamente la
sezione del conduttore.
-A monte, l’apposita presa di rete dovrà avere un
adeguato interruttore munito di fusibili ritardati.
MESSA A TERRA
- Per la protezione degli utenti il generatore dovrà
essere assolutamente collegato correttamente
all’impianto di terra (NORMATIVE INTERNAZIONALI
DI SICUREZZA).
- E’ indispensabile predisporre una buona messa a
terra tramite il conduttore giallo-verde del cavo di
alimentazione, onde evitare scariche dovute a contatti
accidentali con oggetti messi a terra.
Lo chassis (che è conduttivo) è connesso
elettricamente con il conduttore di terra; non collegare
correttamente a terra l’ apparecchiatura può provocare
shock elettrici pericolosi per l’utente, e un non corretto
funzionamento del generatore.
ALLACCIAMENTO CIRCUITO PNEUMATICO:
Il THOR 73 usa aria compressa come gas per il
plasma. Può essere usata quindi qualsiasi bombola di
aria compressa oppure aria proveniente da un
compressore. L’aria dovrà essere libera da particelle
inquinanti, come olio, acqua o altri agenti contaminanti.
Un regolatore di pressione è previsto per avere la
corretta portata d’aria sulla torcia.

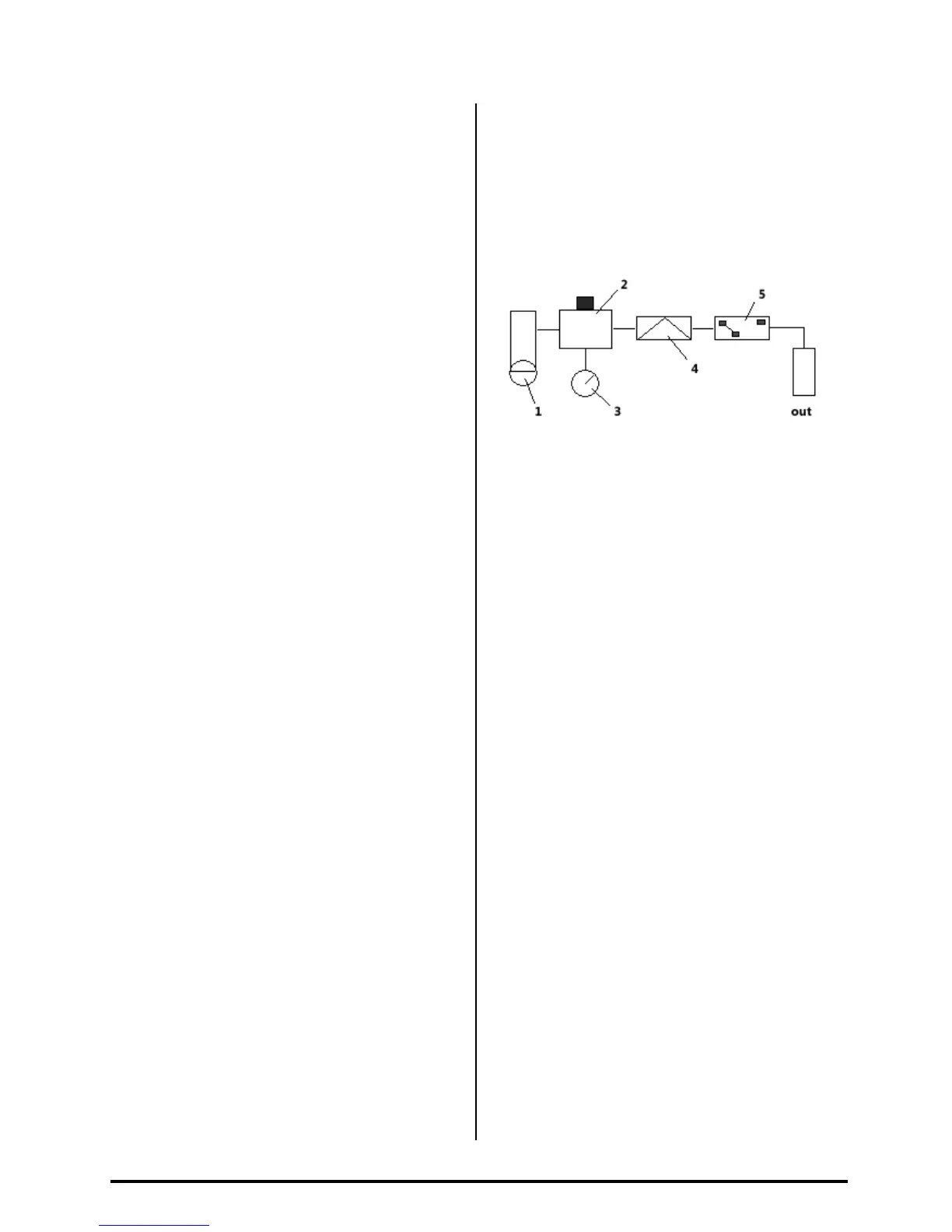

CIRCUITO ARIA: vedere figura
LEGENDA:
1– Filtro aria
2– Riduttore (regolatore pressione)
3– Manometro
4-- Pressostato
5– Elettrovalvola
Si dovrà applicare una pressione più alta di 5 bar (5-
5,5 bar) e portata minima di 100l/min al filtro aria posto
sul pannello posteriore del THOR 73. La pressione
non dovrà superare i 6 bar. Il regolatore di pressione 2
è impostato dalla ditta costruttrice a 4,8 bar.
Controllare la pressione premendo il pulsante di Test
aria posto sul pannello anteriore e verificare sul
manometro 4,8 bar. Se si verificasse la necessità di
regolare la pressione, riferirsi alla procedura di
regolazione nella sezione RICERCA GUASTI.
Si dovrà avere cura dei tubi di collegamento
pneumatico perché eventuali strozzature dei tubi o
eccessive lunghezze possono creare inconvenienti
durante il processo di taglio.
Il pressostato inibisce il funzionamento del generatore
per pressione dell’ aria inferiore a 3 bar in quanto è
insufficiente a garantire il corretto funzionamento in
taglio.
