STIEBEL ELTRON DHE Connect 18/21/24 User Manual

FRANÇAIS
  137


12
D0000053319
 Vissez les manchons doubles avec les joints.

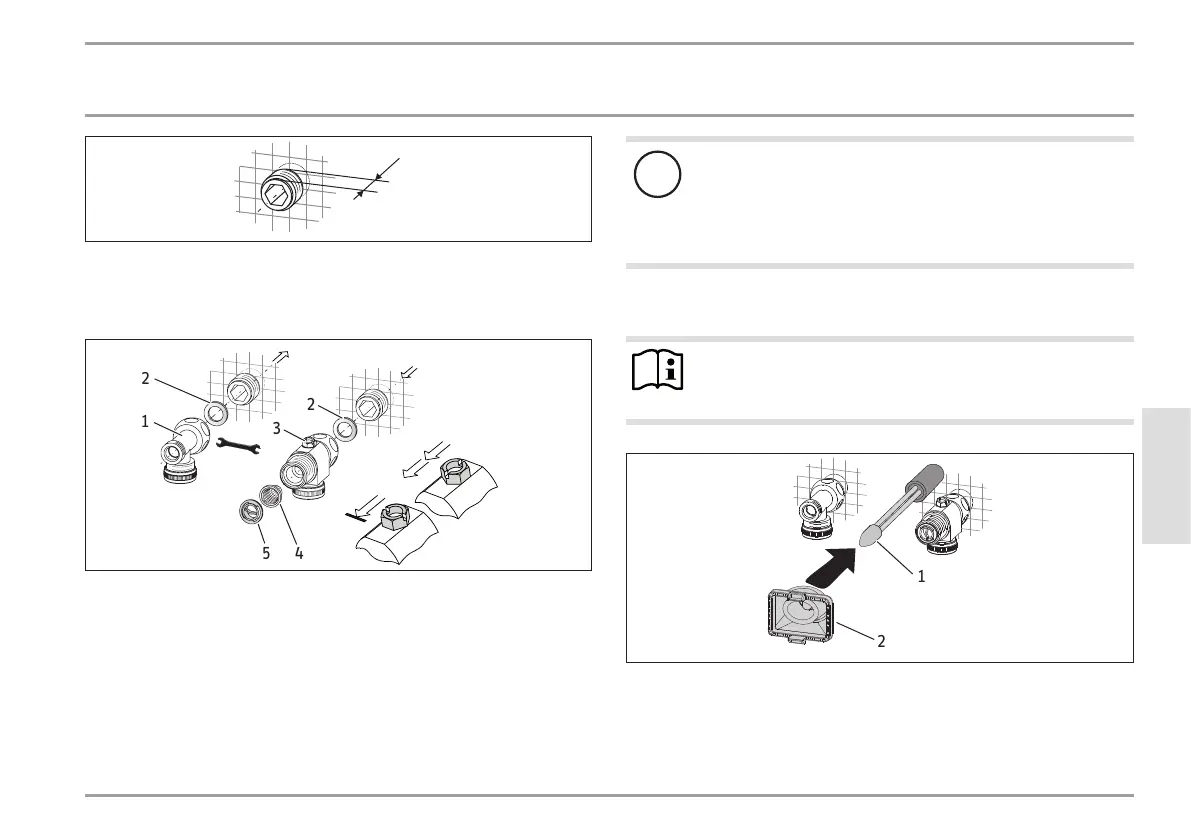

Réalisation du raccordement hydraulique
5 Nm
24
D0000059695
1
4
5
2
3
2
1 Eau chaude sanitaire avec raccord en T
2 Joint d’étanchéité
3 Eau froide avec vanne d’arrêt à boisseau sphérique à 3 voies
4 Filtre
5 Rondelle en plastique
 Vissez le raccord en T et la vanne d’arrêt à boisseau sphé-
rique à 3 voies sur le double raccord avec chacun un joint
plat.
!
Dommages matériels
Le tamis doit être en place pour garantir le bon fonction-
nement de l’appareil.
 En cas de remplacement de l’appareil, assurez-vous
de la présence du filtre.
Pose de l’appareil
Remarque
Pour une pose avec flexibles, il est de plus nécessaire de
fixer la paroi arrière avec une vis.
D0000053291
1
2
1 Auxiliaire de montage pour le passage des câbles
2 Passe-câble
Utilisez l’auxiliaire de montage pour faciliter le passage des fils
dans le passe-câble (voir le kit de pièces en plastique fourni).
