138

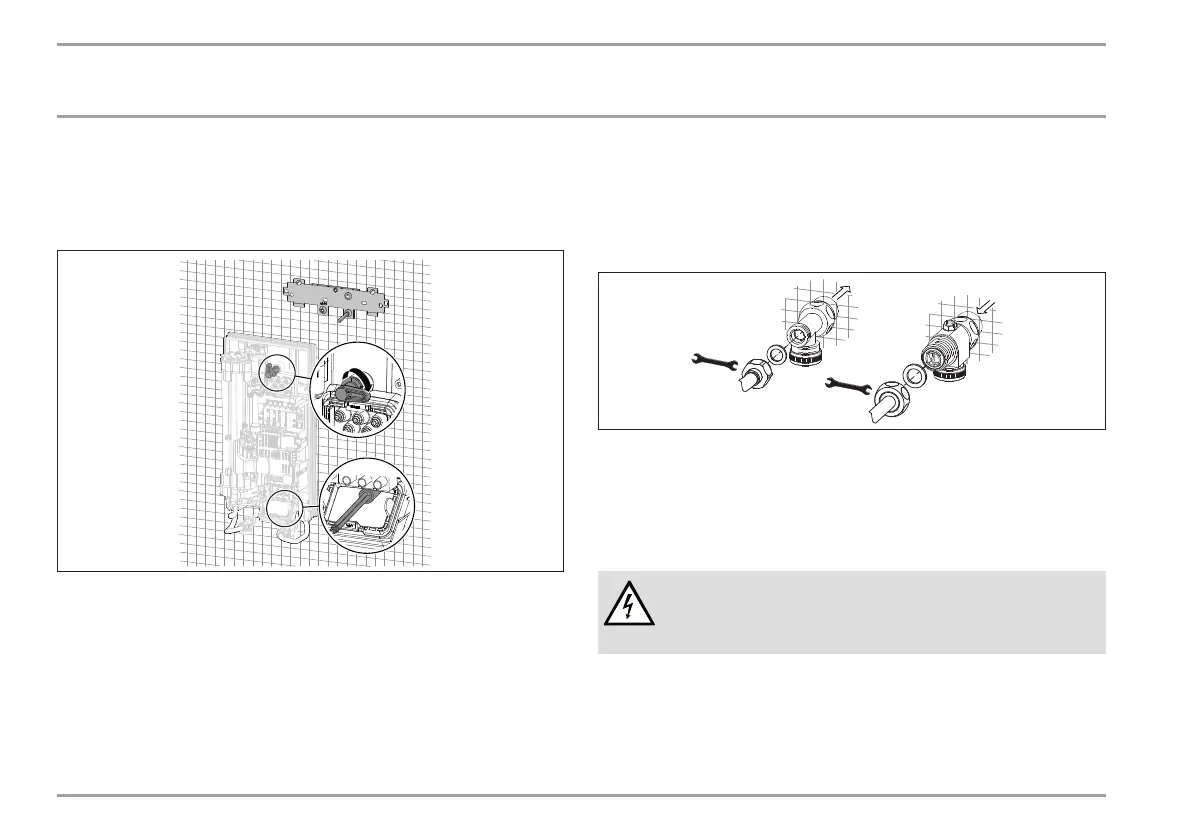

Déposez le passe-câble de la paroi arrière.
Introduisez le passe-câble sur la gaine du câble d’alimenta-
tion. En cas de diamètre du câble important, agrandissez le
trou dans le passe-câble.
D0000053274
Retirez les capuchons de transport montés sur les raccords
hydrauliques.
Pliez le câble d’alimentation à 45° vers le haut.
Passez le câble d’alimentation muni du passe-câble par l’ar-
rière dans la paroi arrière.
Montez l’appareil sur le boulon fileté du support mural.
Appuyez fermement sur la paroi arrière. Verrouillez la
manette de fixation en tournant d’un quart de tour vers la
droite.
Enfoncez le passe-câble dans la paroi arrière jusqu’à enclen-
chement des deux crochets d’arrêt.
24
19
3 Nm
5 Nm
D0000056244
Branchez les tuyaux sur les piquages avec les joints plats.
Ouvrez la vanne d’arrêt à boisseau sphérique à 3voies ou le
robinet d’arrêt de la conduite d’arrivée d’eau froide.
Réalisation du raccordement électrique
AVERTISSEMENT Électrocution
Exécutez tous les travaux de branchement et d’installa-
tion électriques conformément aux prescriptions.
