13.7 Installation hydraulique en saillie avec raccord
à souder/à sertir
Vous pouvez raccorder des tubes en cuivre ou en matière syn-
thétique avec les accessoires «raccord à souder» ou «raccord
à sertir».
Pour les raccords à souder avec raccord vissé pour tube en cuivre
de 12mm, procédez de la manière suivante:
Insérez les écrous tournants sur les conduites de
raccordement.
Soudez les inserts aux conduites en cuivre.
Posez la partie inférieure de la paroi arrière sous les
conduites de raccordement de la robinetterie puis insérez-la
dans la paroi arrière.
Vissez les conduites de raccordement avec le raccord en T et
la vanne d’arrêt à boisseau sphérique à 3voies.
Remarque
Respectez les indications du fabricant de la robinetterie.
13.8 Pose du capot dans le cas d’une installation en
apparent
D0000053285
4
3
2
1

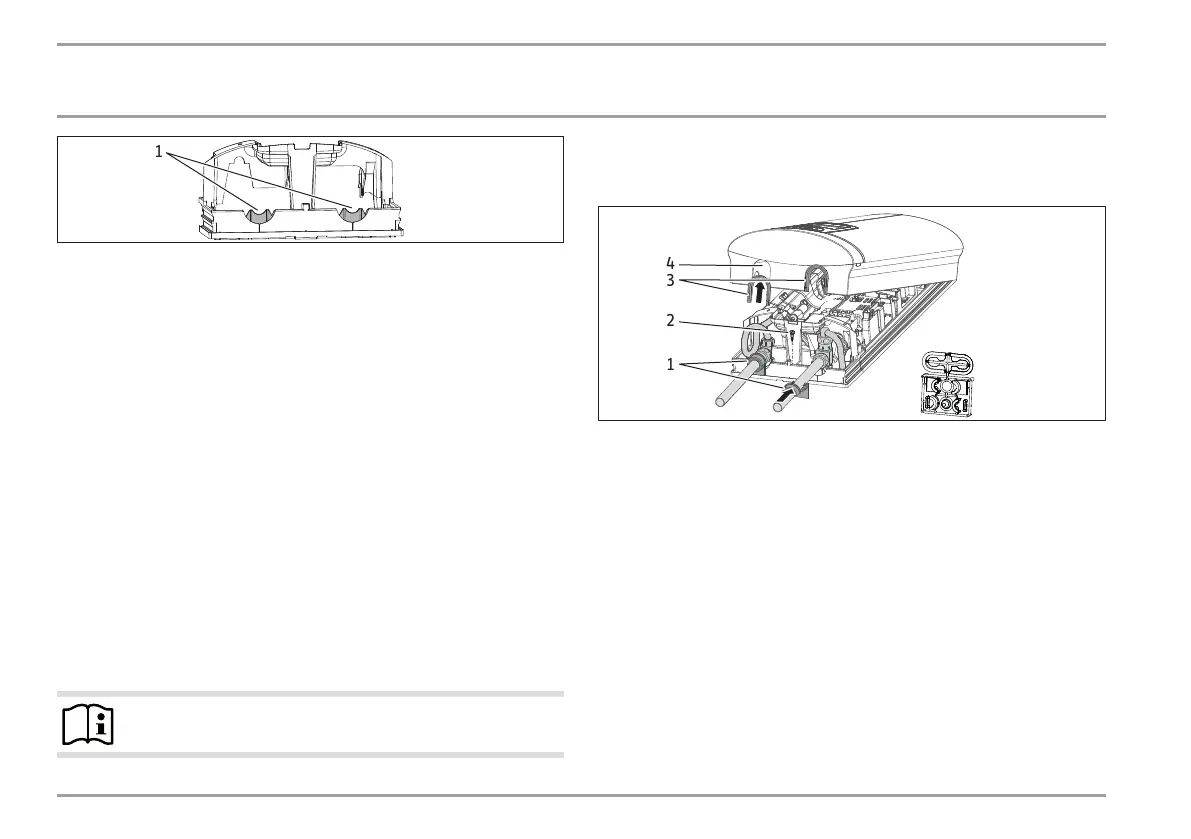

1 Guides de panneau arrière
2 Vis
3 Guides du capot avec lèvres d’étanchéité côté tuyau
4 Ouverture de passage
Sciez et rompez proprement les ouvertures de passage dans
le capot de l’appareil. Si nécessaire, utilisez une lime.
Si les conduites de raccordement sont bien alignées, rompez
les lèvres d’étanchéité des guides du capot.
Enclenchez les guides de capot dans les ouvertures de
passage.
Placez les guides du capot de paroi arrière sur les conduites.
Insérez-les ensemble. Appuyez ensuite les guides contre le
panneau arrière jusqu’en butée.
Fixez la partie inférieure du panneau arrière au moyen d’une
vis.
