FRANÇAIS
147
Remarque
En cas de léger déport des conduites de raccordement,
vous pouvez utiliser les guides du capot avec lèvres
d’étanchéité. Dans ce cas, les guides de la paroi arrière
ne sont pas montés.

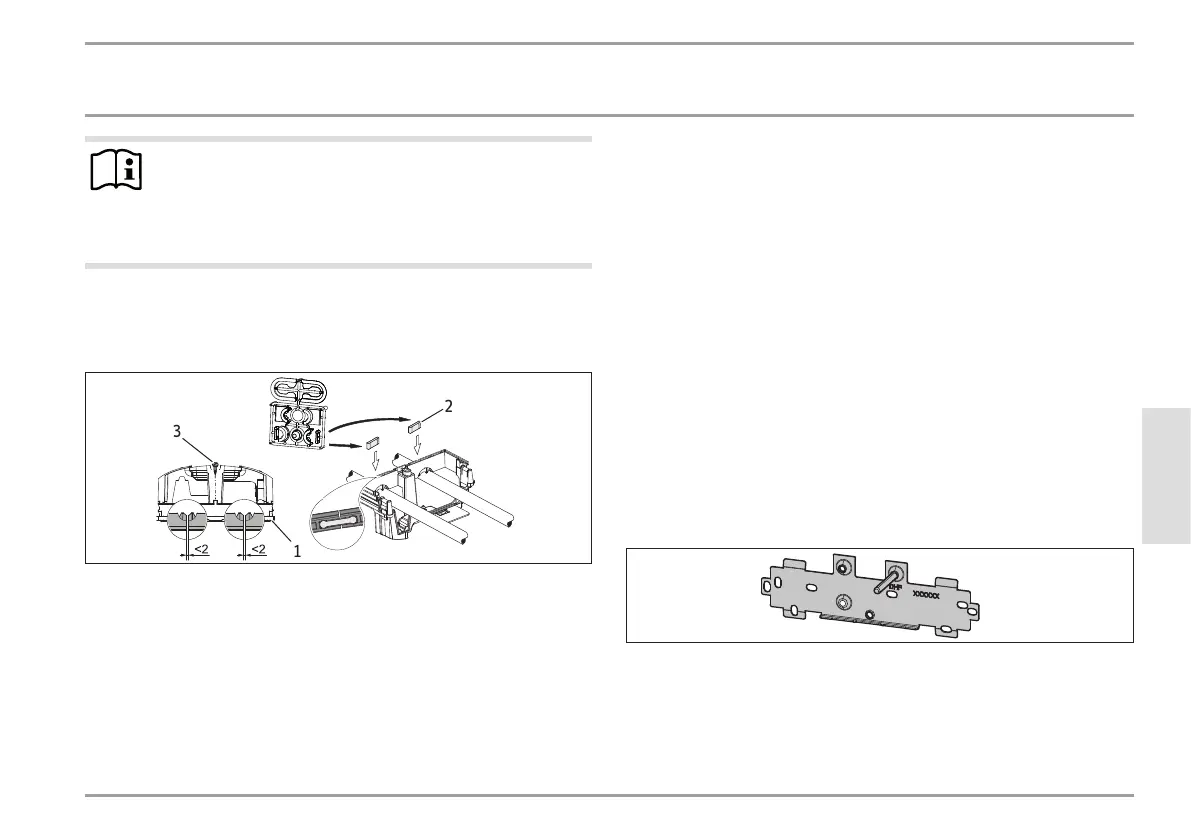

13.9 Montage de la partie inférieure de la paroi
arrière avec raccords vissés en saillie
D0000053286
2
3
1
1 Partie inférieure du panneau arrière
2 Pièce de raccordement fournie
3 Vis
En cas d’utilisation de raccords vissés en saillie, il est possible de
monter la partie inférieure de la paroi arrière après avoir posé la
robinetterie. Pour ce faire, procédez comme suit:
Sciez la partie inférieure du panneau arrière.
Montez la partie inférieure du panneau arrière en l’ouvrant
sur le côté et en l’introduisant sur les conduites apparentes.
Insérez les pièces de raccordement par l’arrière dans la par-
tie inférieure du panneau arrière.
Enclenchez cette partie inférieure dans le panneau arrière.
Fixez la partie inférieure du panneau arrière au moyen d’une
vis.
13.10 Support mural si remplacement de l’appareil
Il est possible de réutiliser un support mural STIEBELELTRON
en place lors du remplacement d’un appareil (à l’exception du
chauffe-eau instantané DHF).
Percez la paroi arrière de l’appareil pour faire passer le gou-
jon fileté sur le support mural en place.
Remplacement du chauffe-eau instantané DHF
26_02_02_0815_
Déplacez le goujon fileté sur le support mural (ce goujon
possède un filetage auto-taraudant).
Tournez le support mural à 180° et fixez-le au mur (l’inscrip-
tion DHF doit apparaître dans le bon sens).
