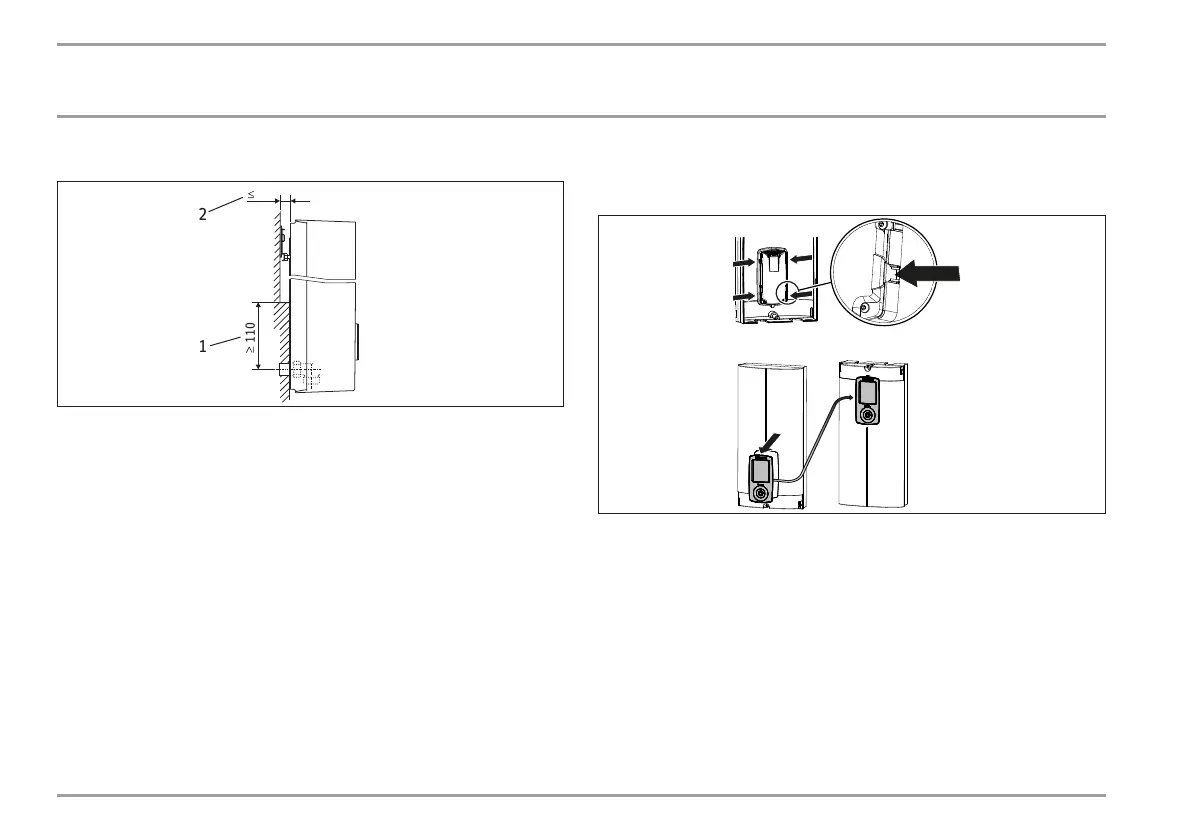

13.11 Installation avec déport de carrelage
26_02_02_1066_
2
1
1 Surface d’appui minimale de l’appareil
2 Déport de carrelage maximum
Ajustez le dégagement au mur. Bloquez la paroi arrière à
l’aide de la manette de fixation (rotation de 90° à droite).
13.12 Position du capot inversée
Pour le montage sous évier, le capot peut être inversé.
D0000053287
Déposez l’unité de commande en appuyant sur les crochets
d’arrêt et en l’extrayant du capot.
Tournez le capot (pas l’appareil), puis remettez l’unité de
commande en place. Appuyez sur l’unité de commande
vers l’intérieur jusqu’à ce que tous les crochets d’arrêt s’en-
clenchent. Lorsque vous enclenchez les crochets d’arrêt, ef-
fectuez une contre-poussée à l’intérieur du capot.
