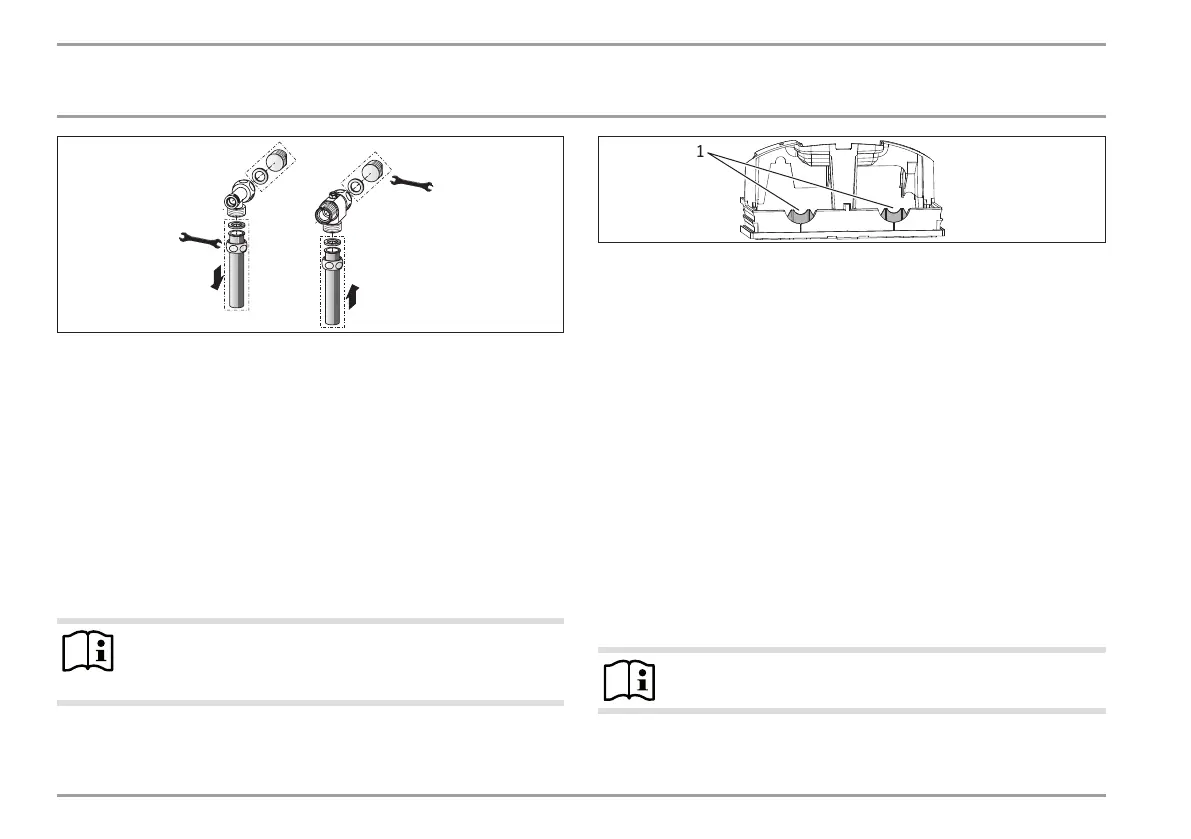

38 
19
24
5 Nm
18 Nm
D0000033104
Montieren Sie Wasserstopfen mit Dichtungen, um den Unter-
putzanschluss zu verschließen. Bei den als Zubehör erhältli-
chen Armaturen gehören die Wasserstopfen und Dichtungen
zum Lieferumfang. Für andere als von uns empfohlene
Druckarmaturen können Sie Wasserstopfen und Dichtungen
als Zubehör bestellen.
Montieren Sie eine geeignete Druckarmatur.
Legen Sie das Rückwand-Unterteil unter die Anschlussrohre
der Armatur und schieben es in die Rückwand ein.
Verschrauben Sie die Anschlussrohre mit dem T-Stück und
dem 3-Wege-Kugelabsperrventil.
Hinweis
Die Laschen für Rohrfixierungen am Rückwand-Unterteil
können Sie bei Bedarf herausbrechen.
D0000056194
1
1 Lasche
14.7 Wasserinstallation Aufputz mit Lötanschluss/
Press-Fitting
Mit dem Zubehör „Lötanschluss“ oder „Press-Fitting“ können Sie
Kupfer-Rohrleitungen oder auch Kunststoff-Rohrleitungen ver-
binden.
Beim „Lötanschluss“ mit einem Schraubanschluss für 12 mm Kup-
fer-Rohrleitungen müssen Sie wie folgt vorgehen:
Schieben Sie die Überwurfmuttern über die Anschlussrohre.
Verlöten Sie die Einlegeteile mit den Kupferleitungen.
Legen Sie das Rückwand-Unterteil unter die Anschlussrohre
der Armatur und schieben es in die Rückwand ein.
Verschrauben Sie die Anschlussrohre mit dem T-Stück und
dem 3-Wege-Kugelabsperrventil.
Hinweis
Beachten Sie die Hinweise des Armaturenherstellers.

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the STIEBEL ELTRON DHE Connect 18/21/24 and is the answer not in the manual?

STIEBEL ELTRON DHE Connect 18/21/24 Specifications

General IconGeneral
Power Output18/21/24 kW
Voltage400 V
Frequency50/60 Hz
ControlElectronic
Protection ClassIP25
Rated Current26/30/35 A
Energy Efficiency ClassA
Connection TypeFixed Connection
TypeInstantaneous Water Heater
ConnectivityWiFi
Temperature Range20°C to 60°C
