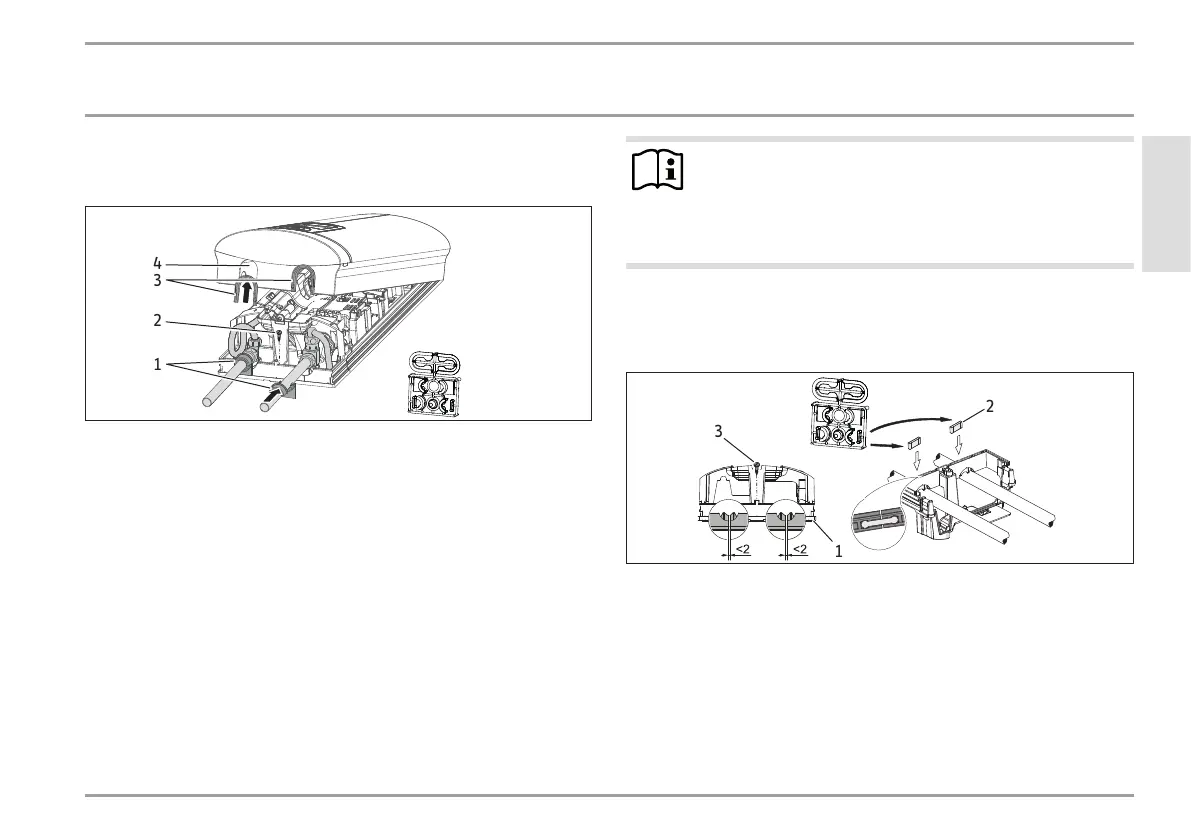

14.8 Montage der Gerätekappe bei
Wasserinstallation Aufputz
D0000053285
4
3
2
1
1 Rückwand-Führungsstücke
2 Schraube
3 Kappen-Führungsstücke mit rohrseitigen Dichtlippen
4 Durchführungsöffnung
 Sägen und brechen Sie die Durchführungsöffnungen in der
Gerätekappe sauber heraus. Benutzen Sie bei Bedarf eine
Feile.
 Bei der Montage der Anschlussrohre ohne Versatz brechen
Sie die Dichtlippen der Kappen-Führungsstücke heraus.
 Rasten Sie die Kappen-Führungsstücke in die Durchfüh-
rungsöffnungen ein.
 Setzen Sie die Rückwand-Führungsstücke auf die Rohre.
Schieben Sie sie zusammen. Anschließend schieben Sie die
Führungsstücke bis zum Anschlag an die Rückwand.
 Befestigen Sie das Rückwand-Unterteil mit einer Schraube.
Hinweis
Sie können bei einem leichten Versatz der Anschlussrohre
die Kappen-Führungsstücke mit Dichtlippen verwenden.
In diesem Fall werden die Rückwand-Führungsstücke
nicht montiert.
14.9 Montage Rückwand-Unterteil bei Aufputz-
Schraubanschluss
D0000053286
2
3
1
1 Rückwand-Unterteil
2 Verbindungsstück aus dem Lieferumfang
3 Schraube
Bei der Verwendung von Aufputz-Schraubanschlüssen kann das
Rückwand-Unterteil auch nach der Armaturenmontage montiert
werden. Dazu sind folgende Schritte nötig:
 Sägen Sie das Rückwand-Unterteil auf.

STIEBEL ELTRON DHE Connect 18/21/24 Specifications

General

Power Output	18/21/24 kW
Voltage	400 V
Frequency	50/60 Hz
Control	Electronic
Protection Class	IP25
Rated Current	26/30/35 A
Energy Efficiency Class	A
Connection Type	Fixed Connection
Type	Instantaneous Water Heater
Connectivity	WiFi
Temperature Range	20°C to 60°C
