Stihl FS 130 R User Manual

FS 130, FS 130 R
español / EE.UU
78
N Quite el tornillo mariposa – la
arandela (6) queda en el tornillo
mariposa.
N Separe las abrazaderas – los
resortes (4, 5) quedan en la
abrazadera inferior.

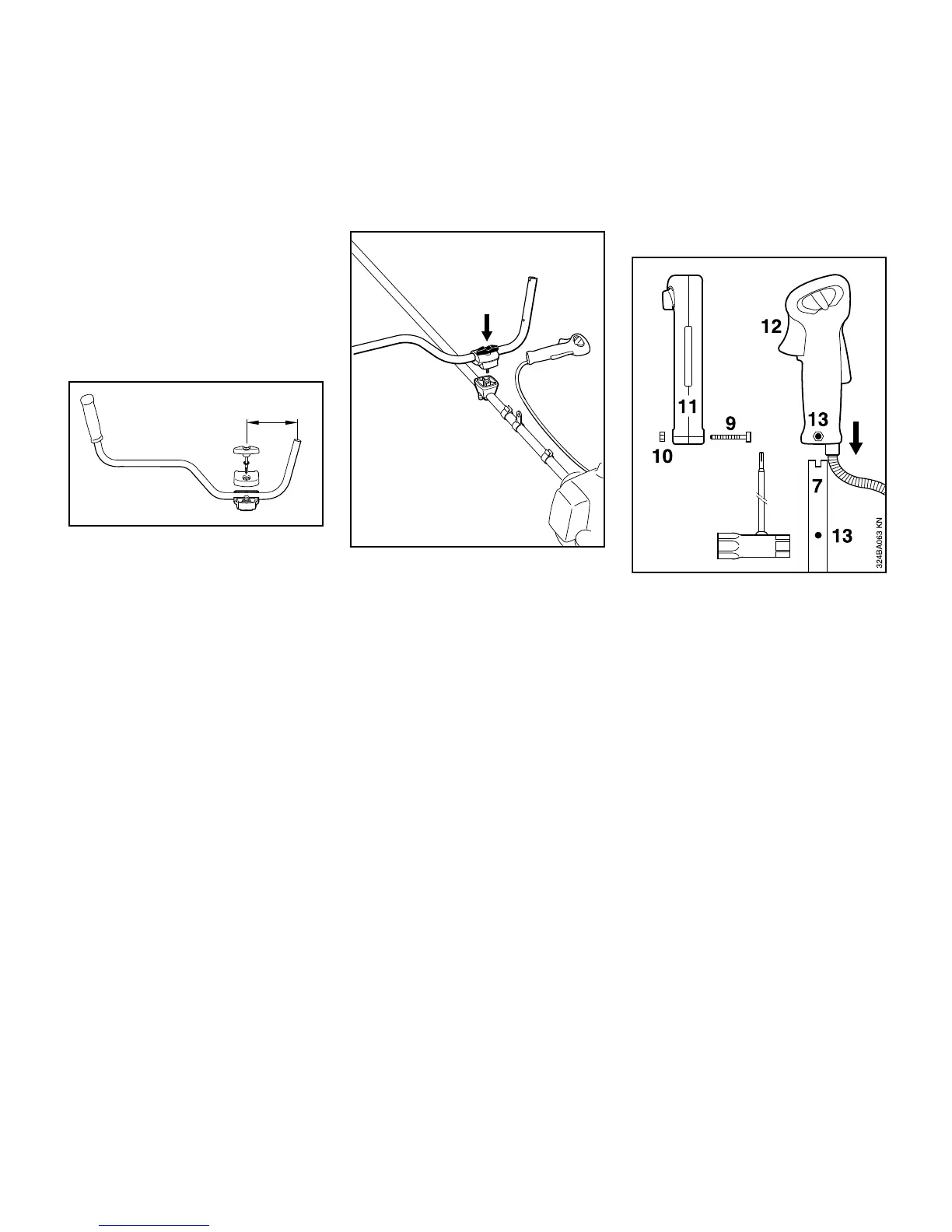

Fijación del manillar
N Coloque el manillar (7) en la
abrazadera inferior (1) de manera
que la distancia A no mida más de
15 cm (6 pulg).
N Coloque la abrazadera superior en
su lugar y mantenga juntas ambas
abrazaderas moldeadas.
N Empuje el tornillo mariposa a través
de las dos abrazaderas hasta el
tope – mantenga juntas todas las
piezas y sujételas.
N Coloque el conjunto armado en el
soporte del manillar (8) con el
tornillo mariposa en el lado del
motor.
N Empuje el tornillo mariposa hasta el
tope en el soporte del mango y
atorníllelo, pero no al valor de
apriete final.
N Alinee el manillar perpendicular al
tubo de mando y vuelva a medir la
dimensión A.
N Apriete el tornillo mariposa
firmemente.
Montaje del mango de control
N Saque el tornillo (9) – la tuerca (10)
queda en el mango de control (11).
N Empuje el mango de control en el
extremo del manillar (7) hasta que
se alineen los agujeros (13) – el
gatillo del acelerador (12) debe
apuntar hacia la caja de
engranajes.
N Inserte el tornillo (9) y apriételo bien
firme.
Instalación del cable del acelerador
INDICACIÓN
No tuerza el cable del acelerador ni
forme curvas agudas al colocar el
mismo – asegúrese de que el gatillo de
aceleración se mueva libremente.
1
7
A
250BA046 KN
002BA234 KN
8
