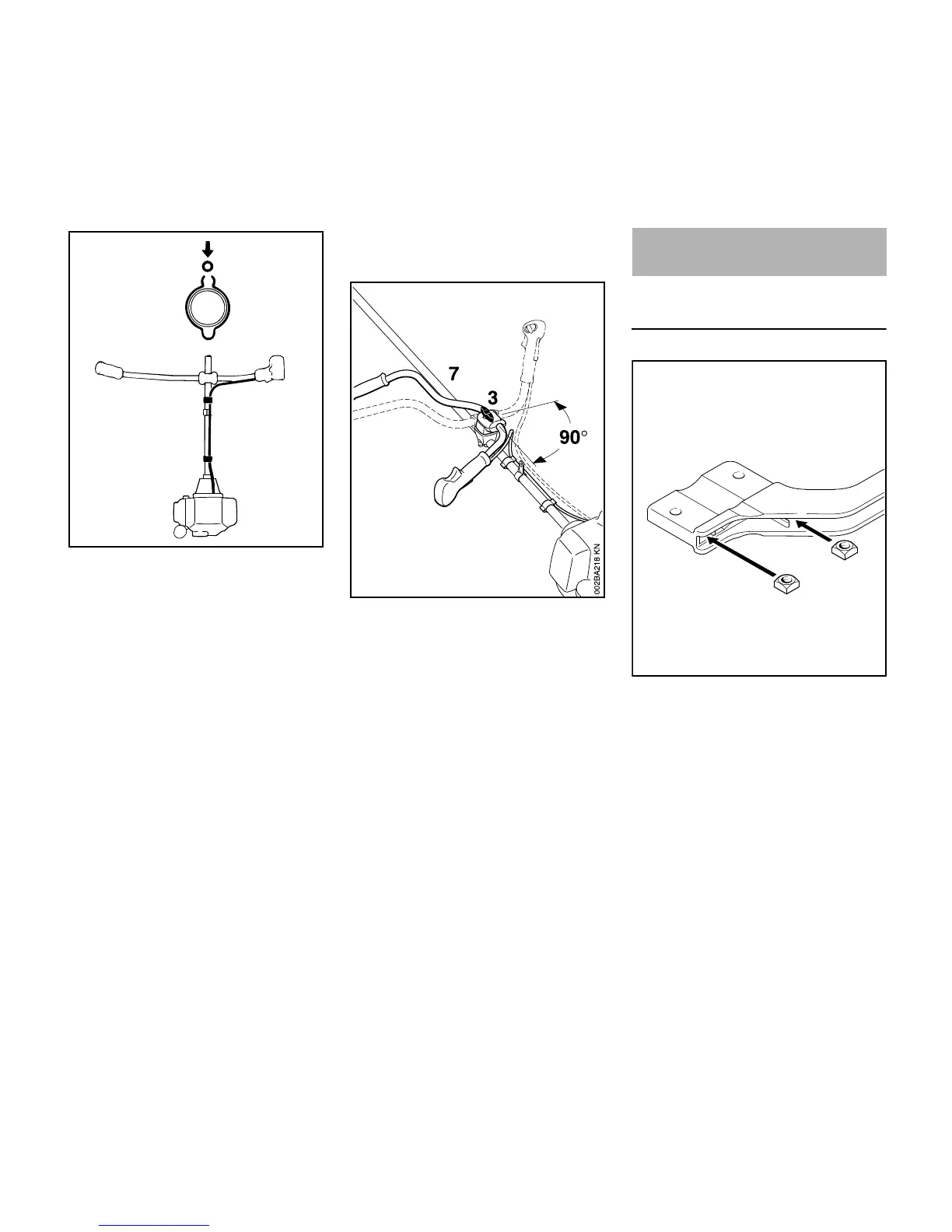

N Inserte el cable del acelerador (14)
en los retenedores (15).
Ajuste del cable del acelerador
N Revise el ajuste del cable del
acelerador – vea el capítulo "Ajuste
del cable del acelerador".
Giro del manillar
Posición de transporte
N Suelte el tornillo mariposa (3) y
destorníllelo hasta que el
manillar (7) pueda girarse en
sentido horario.
N Gire el manillar en 90° y luego gire
hacia abajo los mangos.
N Apriete el tornillo mariposa (3)
firmemente.
Posición de trabajo
N Invierta la secuencia descrita arriba
para girar los mangos hacia arriba y
girar el manillar en sentido
contrahorario.
Montaje del mango tórico con barra de
defensa
N Coloque las tuercas cuadradas (1)
en la barra de defensa (2) – los
orificios deben quedar alineados.
15
14
15
14
15
250BA002 KN
Montaje del mango tórico
2
002BA098 KN
1
1
