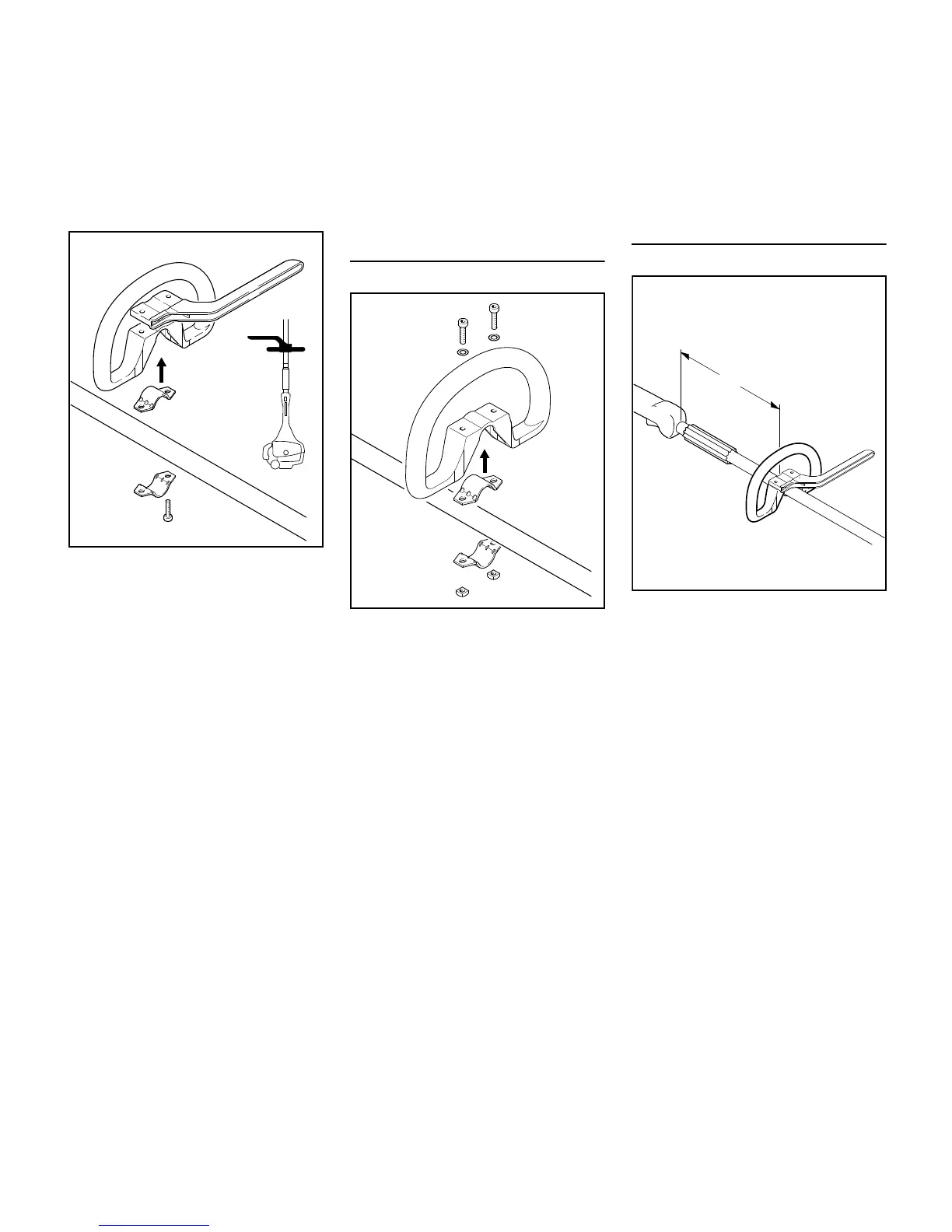

N Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de
mando (5).
N Coloque la abrazadera (6) contra el
tubo de mando.
N Coloque la barra de defensa (2) en
su lugar, tal como se muestra.
N Alinee los agujeros.
N Inserte los tornillos (7) y apriételos
con fuerza moderada contra la
barra de defensa.
N Prosiga a "Fijación del mango
tórico".
Montaje del mango tórico sin la barra de
defensa
N Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de
mando (5).
N Coloque la abrazadera (6) contra el
tubo de mando.
N Alinee los agujeros.
N Instale las arandelas (7) en los
tornillos (8) y meta los tornillos en
los orificios. Coloque las tuercas
cuadradas (1) y atorníllelas a fondo.
N Prosiga a "Fijación del mango
tórico".
Fijación del mango tórico
N Sujete el mango tórico (4)
aprox. 20 cm (8 pulg) (A) delante
del mango de control (9).
N Alinee el mango tórico.
N Apriete los tornillos firmemente y, si
es necesario, trabe las tuercas.
El manguito (10) (no se usa en todos los
modelos) debe estar entre el mango
tórico y el mango de control.
