Stihl FS 130 R User Manual

FS 130, FS 130 R
español / EE.UU
83

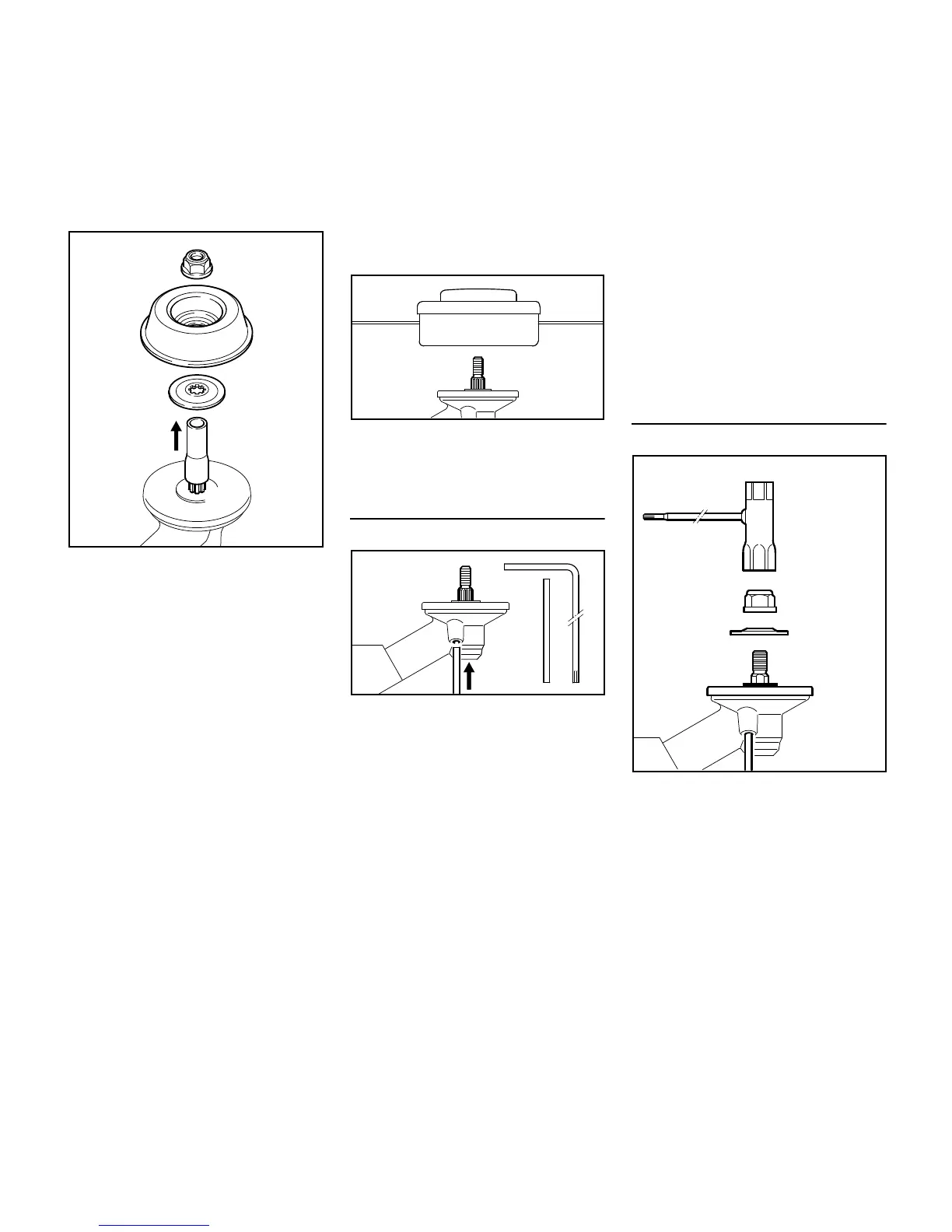

Según el accesorio de corte, podría ser
necesario emplear la tuerca (3), la placa
de refuerzo (4) y la arandela de empuje
(5).
Estas piezas se incluyen en un kit
suministrado con la máquina y también
están disponibles como accesorios
especiales.
Retiro del bloqueo de transporte
N Quite la manguera (1) del eje (2).
Si la tornillería de montaje no se embala
con la máquina
Sólo se pueden usar las cabezas
segadoras que se instalan directamente
en el eje (2).
Bloqueo del eje
Para instalar o quitar las herramientas
de corte, es necesario bloquear el eje de
salida (2) con el pasador de tope (6) o el
destornillador (6). Estas piezas se
suministran con la máquina como
equipo estándar o están disponibles
como accesorios especiales.
N Inserte el pasador de tope (6) o el
destornillador (6) en el agujero (7)
hasta fondo en la caja de
engranajes y aplique algo de
presión.
N Gire el eje, la tuerca o el accesorio
de corte hasta que el pasador de
tope se deslice en su lugar y
bloquee el eje.
Retiro de la tornillería de montaje
N Bloquee el eje.
N Utilice la llave combinada (1) para
aflojar y sacar la tuerca (2) en
sentido horario (roscas izquierdas).
N Quite la arandela de empuje (3) del
eje (4). No retire la placa de
empuje (5).
2
002BA164 KN
1
3
4
5
2
002BA266 KN
6
7
2
002BA330 KN
6
3
4
2
271BA057 KN
1
5
