FS 160, FS 220, FS 280, FS 290
español
20

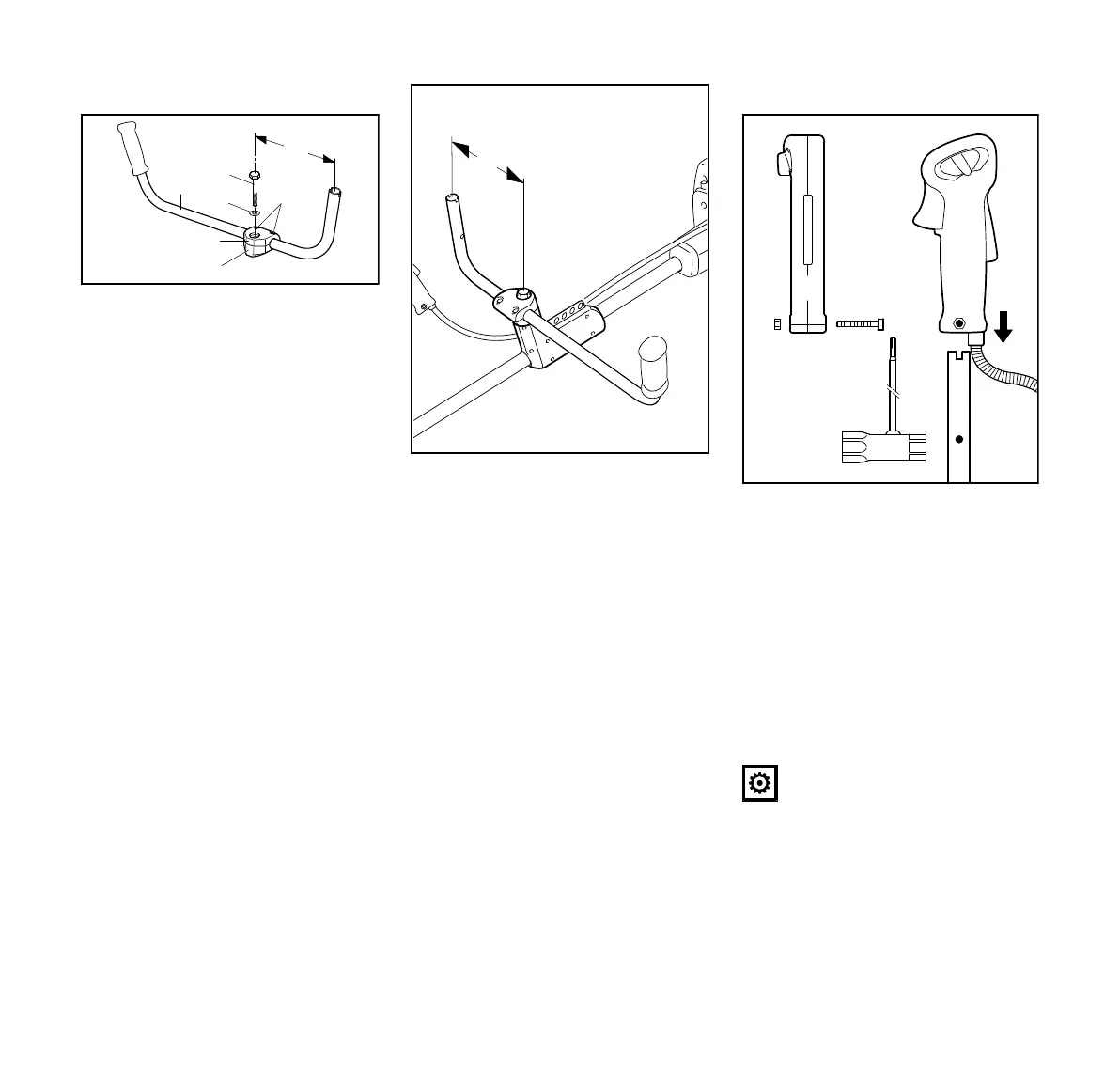

Montar el asidero tubular
N Colocar el asidero tubular (1) en la
abrazadera inferior (2), de manera
que la distancia (A) sea de unos
15 cm
N Colocar la abrazadera superior (3) y
enroscar sólo ligeramente los dos
tornillos (4)
N Insertar el tornillo hexagonal (5) con
la arandela (6) puesta a través de
ambas abrazaderas hasta el tope –
mantener unidas todas las piezas
N Asentar el conjunto de piezas con el
tornillo hexagonal orientado hacia el
motor en el apoyo de la
empuñadura (7)
N Oprimir el tornillo hexagonal (5)
hacia dentro del apoyo de la
empuñadura hasta el tope y
enroscarlo luego – no apretarlo
todavía
N Ajustar el asidero tubular en sentido
transversal respecto del vástago –
comprobar la medida (A)
N Apretar los tornillos y el tornillo
hexagonal
Montar la empuñadura de mando
N Desenroscar el tornillo (1) – la
tuerca (2) permanece en la
empuñadura de mando (3)
N Montar la empuñadura de mando
con el acelerador (4) orientada
hacia el engranaje en el extremo del
asidero tubular (5) hasta que estén
alineados los orificios (6)
N Enroscar el tornillo y apretarlo
Fijar los soportes del cable del
acelerador
INDICACIÓN
No plegar el cable del acelerador ni
tenderlo en radios estrechos – el
acelerador se tiene que poder mover
con facilidad.
